صفحه ستون (بیس پلیت) چیست؟ راهنمای کامل از طراحی تا نصب در سازههای فولادی
فایل صوتی مقاله: (پادکست) صفحه ستون چیست؟
آیا ترجیح می‌دهید به جای مطالعه، به محتوای این مقاله گوش دهید؟ فایل صوتی کامل مقاله “صفحه ستون چیست” را در اینجا بشنوید و در هر زمان و مکانی به اطلاعات تخصصی و کاربردی در مورد ورق سیاه دسترسی پیدا کنید.
در جهان پیچیده و دقیق مهندسی سازه، که استحکام و ایمنی یک ساختمان در گرو هزاران جزئیات ریز و درشت است، برخی عناصر نقشی بنیادین ایفا میکنند که شاید در نگاه اول به چشم نیایند. در میان مقاطع فولادی سنگین، تیرآهن‌های عظیم و ستونهای مرتفع، یک قطعه مسطح و ضخیم از جنس فولاد، وظیفه‌ای حیاتی را بر عهده دارد که بدون آن، هیچ ساختمانی قادر به تحمل بار نبوده و اتصال آن به زمین معنایی نخواهد داشت: صفحه ستون یا همان بیس پلیت (Base Plate).
این مقاله، حاصل تلاش چندین ماهه تیم تولید محتوای فولاد شاهان و با استناد به معتبرترین منابع و استانداردهای داخلی و بین‌المللی، جامع‌ترین و کامل‌ترین راهنمای ممکن در مورد صفحه ستون است. در این نوشتار، از مبانی نظری و تاریخچه طراحی تا جزئی‌ترین نکات اجرایی، انواع مختلف اتصالات، فرمول‌های محاسباتی، و عواملی که بر قیمت و خرید تأثیر میگذارند، به طور موشکافانه مورد بررسی قرار گرفته است. با ما همراه باشید تا به عمق این عنصر حیاتی در صنعت ساختمان‌سازی نفوخ کنیم و درک کنیم که چرا یک صفحه ساده، نقشی تا این حد عظیم در امنیت و پایداری سازه ایفا میکند.
۱. مبانی نظری: تعریف، تاریخچه و وظایف بنیادین بیس پلیت
درک ماهیت بیس پلیت، نیازمند شناختی فراتر از یک تعریف ساده است. این قطعه، تجلی یک راه‌حل مهندسی برای یک چالش بنیادین در سازه‌ها است: چگونگی انتقال بارهای سنگین و متنوع از یک مقطع فولادی صلب به یک محیط نیمه‌صلب مانند بتن.
۱.۱. تعریف و اصطلاحات کلیدی

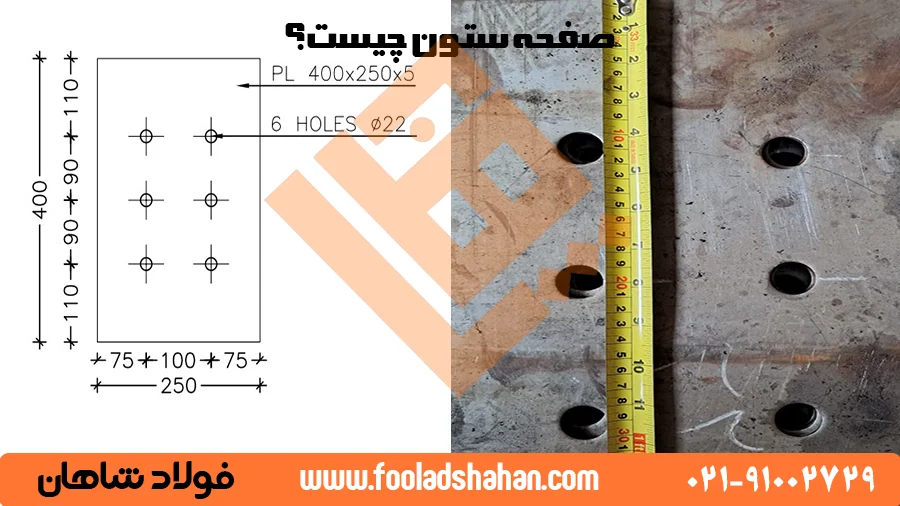

بیس پلیت یک ورق فولادی است که بهعنوان یک عضو واسط، در محل اتصال ستون (Column) به فونداسیون (Foundation) قرار می‌گیرد. این ورق، که معمولاً از جنس ورق سیاه با استانداردهای مشخص (مانند ST37) ساخته میشود، دارای ابعاد و ضخامت مشخصی است که توسط مهندسین محاسب بر اساس بارهای وارده طراحی می‌گردد. اصطلاحات مرتبط با این قطعه شامل موارد زیر است:
- بیس پلیت (Base Plate): نام رایج انگلیسی برای صفحه ستون.
- صفحه ستون: نام فارسی رایج در بازار آهن و پروژه‌های عمرانی.
- کف ستون: اصطلاحی که به محل اتصال ستون به بیس پلیت اشاره دارد.
- انکر بولت (Anchor Bolt): میلگردهای انتظار یا پیچ‌های مهاری که بیس پلیت را به فونداسیون محکم میکنند.
- گروت (Grout): ملات خاصی که برای پر کردن فضای خالی زیر بیس پلیت استفاده میشود.
- گاست پلیت (Gusset Plate): ورقهای تقویتی مثلثی یا ذوزنقه‌ای شکل که برای اتصال تیرها یا بادبندها به ستون استفاده می‌شوند و نباید با بیس پلیت اشتباه گرفته شوند.
۱.۲. تاریخچه مختصر طراحی بیس پلیت
در گذشته، طراحی بیس پلیت عمدتاً بر پایه روش‌های تجربی و قواعد سرانگشتی انجام می‌شد. مهندسان با تکیه بر تجربه خود و بدون محاسبات دقیق، ضخامت و ابعاد صفحه را تعیین می‌کردند. با پیشرفت علم مواد و مهندسی سازه، به‌ویژه پس از وقوع زلزله‌های ویرانگر، نیاز به روش‌های دقیق‌تر احساس شد. این امر منجر به توسعه مدل‌های تحلیلی پیچیده‌تر، مانند روش‌های LRFD (Load and Resistance Factor Design) و ASD (Allowable Stress Design) گردید که امروزه مبنای طراحی در اکثر استانداردهای معتبر جهانی و ملی (مانند مبحث دهم مقررات ملی ساختمان) هستند. این روش‌ها با در نظر گرفتن تمامی بارهای ممکن و ضریب ایمنی، ابعاد و ضخامت بهینه را تعیین میکنند.
۱.۳. وظایف بنیادین و مکانیزم عملکرد
نقش بیس پلیت فراتر از یک اتصال فیزیکی است و شامل عملکردهای مهندسی زیر میشود:

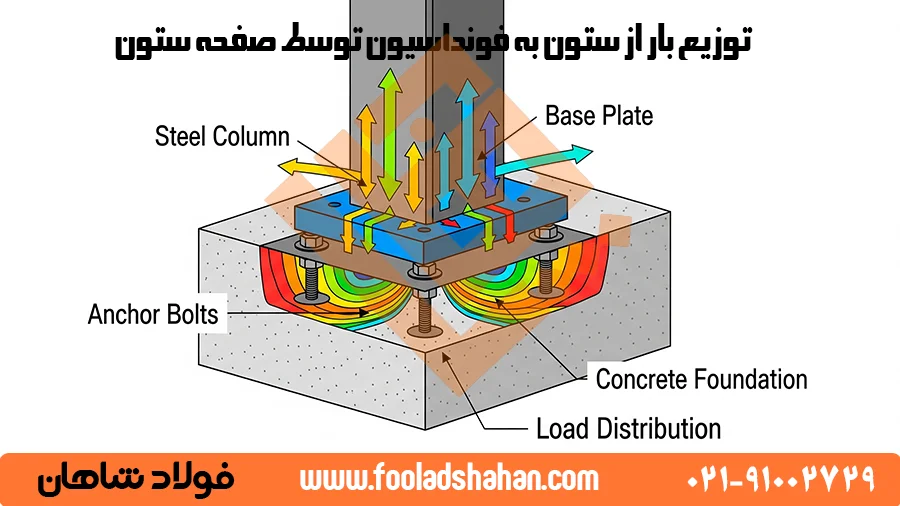

- انتقال و توزیع بار: این مهم‌ترین وظیفه بیس پلیت است. ستون‌ها بارهای عمودی (ثقلی)، افقی (جانبی) و گشتاور (لنگر) را از کل سازه به محل اتصال منتقل میکنند. بیس پلیت با توزیع این بارها روی مساحت بزرگ‌تری از بتن، فشار موضعی را به شدت کاهش می‌دهد. این توزیع بار، از تمرکز تنش در یک نقطه و خرابی زودهنگام بتن جلوگیری میکند.
- افزایش پایداری و استحکام: اتصال صلب ستون به فونداسیون از طریق بیس پلیت، مقاومت سازه را در برابر نیروهای جانبی مانند باد و زلزله افزایش می‌دهد. این اتصال، ستون را در برابر چرخش و حرکت‌های ناخواسته مهار میکند و به عنوان یک عضو پایدارکننده عمل می‌نماید.
- تثبیت موقعیت دقیق ستون: در مراحل اولیه ساخت، بیس پلیت‌ها با دقت بسیار بالا در محل خود نصب می‌شوند. این امر به عنوان یک راهنما، به کارگران اجازه می‌دهد تا ستون‌ها را در موقعیت صحیح خود قرار دهند و هم‌ترازی و شاقولی بودن (عمود بودن) آنها را تضمین کنند.
- جلوگیری از نشست نامنظم: توزیع یکنواخت بار به جلوگیری از نشست ناهمگون و نامتقارن فونداسیون کمک میکند. نشست نامنظم می‌تواند به ترک‌خوردگی دیوارها، آسیب به سازه و کاهش عمر مفید ساختمان منجر شود.
۲. انواع صفحه ستون: یک دیدگاه جامع بر اساس کارایی و ساختار
بیس پلیت‌ها در انواع و اشکال متنوعی تولید می‌شوند که هرکدام برای کاربردها و شرایط بارگذاری خاصی طراحی شده‌اند. شناخت این انواع به شما امکان می‌دهد تا بهترین گزینه را برای پروژه خود انتخاب کنید.
۲.۱. انواع بر اساس ابعاد و ضخامت
این دسته‌بندی با توجه به قدرت تحمل بار و نوع سازه تعیین میشود:
- صفحه ستون سبک (ابعاد کوچک): این صفحات با ابعادی مانند 20×20 یا 30×30 سانتی‌متر و ضخامتهای کمتر (معمولاً ۸ تا ۱۰ میلی‌متر)، برای سازه‌هایی با بارهای کم و سبک مناسب هستند. از کاربردهای آنها میتوان به آلاچیق‌ها، سوله‌های کوچک، سازههای موقت یا پایه‌های دستگاه‌های صنعتی سبک اشاره کرد.
- صفحه ستون متوسط (ابعاد متداول): با ابعادی در حدود 40×40 سانتی‌متر و ضخامتهای ۱۰ تا ۱۶ میلی‌متر، پرتکرارترین نوع در پروژه‌های ساختمانی معمولی و چندطبقه محسوب می‌شوند. این صفحات، توازن مناسبی بین استحکام و هزینه ایجاد میکنند.
- صفحه ستون سنگین (ابعاد بزرگ): این صفحات با ابعاد 50×50، 60×60 و بالاتر و ضخامتهای زیاد (تا ۵۰ میلی‌متر)، برای تحمل بارهای بسیار سنگین و در سازههای عظیم مانند پل‌ها، برج‌ها، پالایشگاه‌ها، و سازههای صنعتی سنگین طراحی شده‌اند.
اینفوگرافیک مقایسه انواع اتصال صفحه ستون

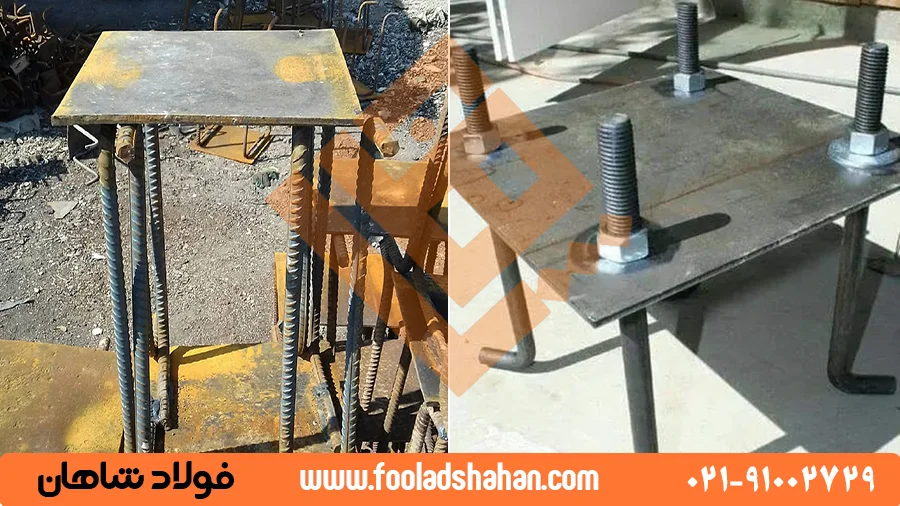

۲.۲. انواع بر اساس نوع اتصال
نحوه اتصال بیس پلیت به ستون و فونداسیون، تأثیر مستقیمی بر عملکرد لرزهای و مقاومت سازه دارد. دو نوع اصلی اتصال عبارتند از:
- اتصال پیچی (Bolted Connection):
- مزایا: نصب سریع و آسان، امکان تنظیم دقیق و تراز کردن نهایی، قابلیت باز و بسته شدن (مناسب برای سازههای موقت)، و هزینه اولیه کمتر.
- معایب: در برابر بارهای خمشی و لنگرهای بالا، استحکام کمتری نسبت به اتصال جوشی دارد. نیاز به دقت بالا در تعبیه بولتها در فونداسیون.
- اتصال جوشی (Welded Connection):
- مزایا: استحکام بسیار بالا و ایجاد یک اتصال صلب و یکپارچه، مقاومت عالی در برابر بارهای دینامیکی و لرزهای.
- معایب: نصب زمانبرتر و پرهزینهتر، نیاز به جوشکار ماهر و بازرسی‌های دقیق جوش، عدم امکان تغییر یا تنظیم پس از نصب.
۲.۳. انواع بر اساس ساختار و تقویت‌کننده‌ها
برای افزایش مقاومت بیس پلیت در برابر نیروهای مختلف، میتوان از ساختارهای تقویتی استفاده کرد:
- بیس پلیت ساده: رایج‌ترین نوع که برای بارهای محوری خالص و بدون لنگر خمشی طراحی میشود.
- بیس پلیت با سختکننده (Stiffened Base Plate): این نوع برای ستونهایی که تحت لنگر خمشی یا بارهای جانبی بالا قرار دارند، استفاده میشود. ورقهای تقویتی به نام گاست به کناره‌های ستون و بیس پلیت جوش داده می‌شوند. گاست‌ها باعث افزایش صلبیت و جلوگیری از تغییر شکل بیس پلیت می‌شوند.
- بیس پلیت شیاردار: دارای شیارهایی برای تنظیم دقیق موقعیت ستون است که نصب را در پروژه‌های پیشساخته یا با نیاز به دقت بالا، آسان‌تر میکند.
۳. فرآیند اجرایی: مراحل گام به گام نصب صفحه ستون
اجرای دقیق و صحیح صفحه ستون در محل پروژه، ضامن عملکرد مناسب آن در طول عمر سازه است. این فرآیند باید با دقت و نظارت کامل مهندس اجرا صورت گیرد.
۳.۱. آمادهسازی فونداسیون (زیرسازی)
قبل از هر اقدامی، سطح فونداسیون بتنی باید برای نصب آماده شود. این مرحله شامل تمیزکاری کامل، برداشتن هرگونه مواد اضافی، و اطمینان از هموار بودن نسبی سطح است. برای ایجاد یک سطح کاملاً صاف و تراز، از یک لایه نازک ملات گروت استفاده میشود.
۳.۲. پیاده‌سازی آکس‌بندی و نصب شابلون
این مرحله برای تعیین موقعیت دقیق و هندسه اتصال ضروری است.
- آکس‌بندی (Layout): با استفاده از نقشه‌های اجرایی، خطوط اصلی سازه (آکس‌ها) روی فونداسیون مشخص میشود. تقاطع این خطوط، محل دقیق مرکز هر ستون را تعیین میکند.
- شابلون (Template): یک صفحه فلزی نازک‌تر، به نام شابلون، با سوراخ‌هایی دقیقاً منطبق با محل انکربولتها و ابعاد ستون ساخته میشود. این شابلون به کارگران کمک میکند تا در زمان آرماتوربندی و قبل از بتنریزی، بولتها را در محل صحیح خود ثابت کنند.
۳.۳. تعبیه و نصب انکر بولتها
انکربولتها باید قبل از بتنریزی فونداسیون در محل خود قرار گیرند. انتهای خم‌خورده آنها (بولت عصایی) در داخل بتن، درگیری لازم را ایجاد میکند. پس از قرارگیری، بولتها با سیم آرماتوربندی به شبکه آرماتورها محکم می‌شوند تا در حین بتنریزی جابه‌جا نشوند. نکته مهم در این مرحله، گریس‌کاری (Greasing) پیچ‌ها و استفاده از یک درپوش پلاستیکی برای جلوگیری از آلودگی آنها با بتن است.

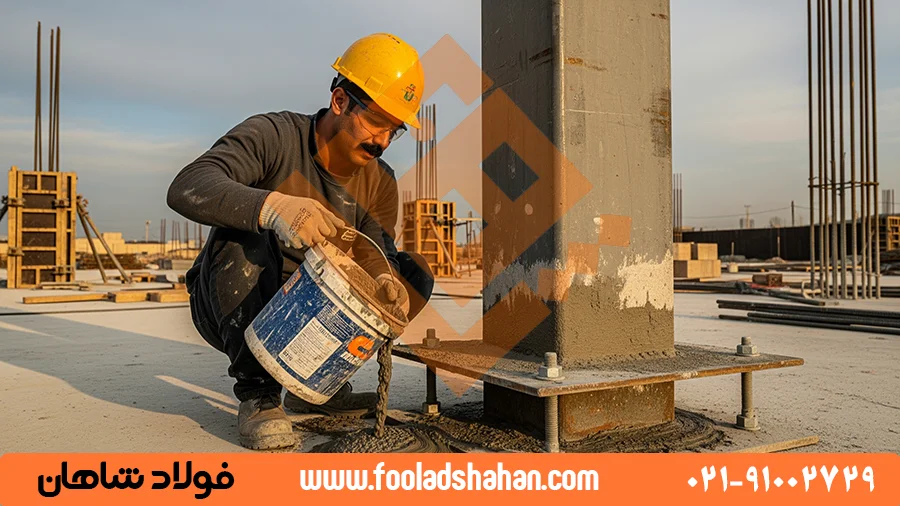

۳.۴. گروتریزی و تراز نهایی (هواگیری)
پس از بتنریزی و گیرش اولیه، شابلون برداشته میشود و بیس پلیت اصلی روی بولتها قرار می‌گیرد. با استفاده از مهره‌های تنظیم‌کننده، صفحه ستون کاملاً تراز و هم‌سطح میشود. در این مرحله، فضای خالی بین بیس پلیت و فونداسیون با ملات گروت پر میشود. گروتریزی باید به صورت پیوسته و بدون وقفه انجام شود تا هیچ فضای خالی یا حباب هوا باقی نماند.
۳.۵. هواگیری صفحه ستون
هواگیری، فرآیندی است که برای اطمینان از پر شدن کامل فضای زیر بیس پلیت با گروت انجام میشود. این کار معمولاً به یکی از دو روش زیر انجام می‌گیرد:
- سوراخ هواگیری: یک سوراخ کوچک در مرکز بیس پلیت ایجاد میشود تا هوای محبوس شده در زمان گروتریزی از آن خارج شود.
- استفاده از کابل: دو کابل یا زنجیر از زیر بیس پلیت عبور داده میشود و پس از ریختن گروت، با تکان دادن آنها، حباب‌های هوا خارج می‌گردند.
۴. انواع روش‌های طراحی و محاسبات فنی
طراحی بیس پلیت یک فرآیند پیچیده مهندسی است که بر اساس استانداردهای مشخص انجام میشود.
۴.۱. رویکردهای طراحی
امروزه دو رویکرد اصلی برای طراحی بیس پلیت وجود دارد:
- روش تنش مجاز (ASD): در این روش، تنش‌های ایجاد شده در بیس پلیت باید کمتر از تنش‌های مجاز ماده باشد. این روش محافظه‌کارانه‌تر است و ممکن است به ابعاد بزرگ‌تری منجر شود.
- روش حالات حدی (LRFD): این روش بر اساس مقاومت نهایی قطعات طراحی میشود. در این حالت، مقاومت مورد نیاز (بارهای ضریب‌دار) باید کمتر از مقاومت طراحی شده (مقاومت اسمی ضرب در ضریب کاهش مقاومت) باشد. این روش از نظر اقتصادی بهینه‌تر است و مبنای طراحی در بسیاری از آیین‌نامه‌ها است.
۴.۲. فرمول‌های کلیدی در طراحی
طراحی بیس پلیت شامل تعیین ابعاد (طول و عرض) و ضخامت آن است. این محاسبات بر اساس فرمول‌های پیچیده‌ای انجام میشود که در آنها بارهایی مانند نیروی محوری ($P_u$) و لنگر خمشی ($M_u$) وارد شده بر ستون نقش اساسی دارند. همچنین، مقاومت فشاری بتن ($f_c’$) و تنش تسلیم ورق فولادی ($F_y$) در تعیین ابعاد نهایی بسیار حیاتی هستند.
۵. محاسبه وزن و قیمت صفحه ستون
برای برآورد دقیق هزینه‌ها در پروژه‌های عمرانی، محاسبه وزن و قیمت بیس پلیت امری ضروری است.
۵.۱. فرمول محاسبه وزن
وزن بیس پلیت به‌طور مستقیم به ابعاد و ضخامت آن بستگی دارد. فرمول محاسبه وزن برای یک صفحه مستطیلی به صورت زیر است:
که در آن، ۷۸۵۰ چگالی فولاد بر حسب کیلوگرم بر متر مکعب است.
۵.۲. عوامل مؤثر بر قیمت
قیمت نهایی بیس پلیت به عوامل مختلفی بستگی دارد:
- قیمت روز ورق فولادی: این مهم‌ترین عامل است که تحت تأثیر نوسانات بازار جهانی و داخلی قرار دارد.
- نوع و ابعاد ورق: ورقهای با ضخامت و ابعاد بزرگتر معمولاً قیمت بیشتری دارند.
- هزینه برش و سوراخکاری: این هزینه‌ها بسته به تعداد سوراخ‌ها و پیچیدگی برش متفاوت است.
- هزینه حمل و نقل: وزن زیاد بیس پلیت، هزینه حمل و نقل را افزایش می‌دهد.
۶. سوالات متداول (FAQ) در مورد صفحه ستون
این بخش به پرتکرارترین سؤالات در مورد بیس پلیت پاسخ می‌دهد تا تمامی ابهامات شما برطرف شود.
بولت صفحه ستون چیست و چه نقشی دارد؟
بولتها (انکربولت) میلگردهایی هستند که بیس پلیت را به فونداسیون متصل میکنند. نقش آنها تثبیت صفحه ستون و تحمل نیروهای کششی ناشی از لنگرهای خمشی است.
گروتریزی چیست و چرا انجام میشود؟
گروتریزی، پر کردن فضای خالی بین بیس پلیت و فونداسیون با ملات گروت است. این کار برای ایجاد یک سطح تماس کامل و انتقال یکنواخت بار به پی ضروری است.
تفاوت بیس پلیت با گاست پلیت چیست؟
بیس پلیت صفحه اصلی است که ستون را به فونداسیون متصل میکند، در حالی که گاست پلیت ورق تقویتی است که برای اتصال تیرها یا بادبندها به ستون استفاده میشود.
چه عواملی بر ضخامت بیس پلیت تأثیرگذار است؟
ضخامت بیس پلیت به عواملی مانند میزان بارهای وارده، نوع ستون، ابعاد آن و استانداردهای طراحی سازه بستگی دارد.
چرا هواگیری صفحه ستون مهم است؟
هواگیری تضمین میکند که هیچ حباب یا فضای خالی زیر بیس پلیت باقی نمانده و ملات گروت به طور کامل تمامی فضای زیر صفحه را پر کرده است.
جنس متداول صفحه ستون چیست؟
معمولاً از ورقهای فولادی مانند ورق سیاه ST37 استفاده میشود که دارای استحکام و جوشپذیری مناسبی است.
آیا میتوان بیس پلیت را تقویت کرد؟
بله، در صورت نیاز به ضخامتهای بالا یا مقاومت بیشتر در برابر لنگر خمشی، از ورقهای تقویتی یا سختکنندهها (گاست) استفاده میشود. این کار باعث افزایش صلبیت و کارایی صفحه ستون میشود.
شابلون صفحه ستون چیست؟
شابلون یک صفحه فلزی نازک است که به عنوان الگو برای تعیین محل دقیق انکربولتها قبل از بتنریزی فونداسیون استفاده میشود.
۷. چرا فولاد شاهان را برای خرید بیس پلیت انتخاب کنیم؟
ما در فولاد شاهان، به عنوان یک مرجع تخصصی در تأمین مقاطع فولادی، به کیفیت و دقت در هر مرحله از تولید و عرضه بیس پلیت متعهد هستیم. با انتخاب ما، از مزایای زیر بهره‌مند خواهید شد:
- تولید سفارشی با دقت بالا: بیس پلیت‌ها با استفاده از دستگاه‌های CNC و برش لیزری با ابعاد و ضخامت دقیق مورد نیاز شما تولید می‌شوند.
- استفاده از ورقهای مرغوب: ما تنها از ورقهای باکیفیت و استاندارد از برترین کارخانجات داخلی استفاده می‌کنیم که مقاومت و جوشپذیری آنها تأیید شده است.
- مشاوره رایگان و تخصصی: تیم مهندسی ما آماده است تا شما را در انتخاب نوع، ابعاد و جنس مناسب بیس پلیت برای پروژه خاص خود راهنمایی کند.
- تضمین قیمت رقابتی: با خرید مستقیم و بدون واسطه از ما، می‌توانید هزینه‌های پروژه خود را بهینه کرده و از قیمت‌های منصفانه بهره‌مند شوید.
۸. منابع و مراجع معتبر
- دانلود مبحث دهم مقررات ملی ساختمان – دفتر مقررات ملی و کنترل ساختمان
- AISC 341‑16 – Seismic Provisions for Structural Steel Buildings (PDF رسمی از AISC)
- Structural Steel Design – McCormac & Csernak (ویرایش پنجم، ISBN 9780136079484)
- مقالات فنی و تخصصی منتشرشده در **ژورنال‌ها و منابع صنعتی معتبر عمران و فولاد** (مانند ASCE، Technical Steel Journals، Engineering Stack Exchange)
