جامع‌ترین راهنمای انواع تیرآهن: از IPE و هاش تا لانه زنبوری
فایل صوتی مقاله: راهنمای کامل انواع تیرآهن
اگر ترجیح می‌دهید به جای مطالعه، به محتوای این مقاله گوش دهید، فایل صوتی کامل راهنمای “انواع تیرآهن” را در اینجا بشنوید.
در قلب هر سازه فولادی مستحکم، از یک آپارتمان مسکونی گرفته تا یک پل عظیم صنعتی، مقطعی حیاتی به نام تیرآهن قرار دارد. انتخاب صحیح از میان انواع تیرآهن موجود در بازار، تصمیمی مهندسی است که به طور مستقیم بر پایداری، ایمنی و هزینه نهایی پروژه تأثیر می‌گذارد. برای اطلاع از آخرین نوسانات بازار می‌توانید به صفحه لیست قیمت تیرآهن فولاد شاهان مراجعه کنید. اما با وجود استانداردهای متنوعی مانند IPE، INP، هاش (IPB) و لانه زنبوری (CPE)، چگونه میتوان بهترین گزینه را برای نیازهای یک پروژه مشخص انتخاب کرد؟
درک تفاوت‌های ظریف میان این پروفیل‌های فولادی، از شکل سطح مقطع و ضخامت بالها گرفته تا استاندارد تولید و علامت اختصاری حک شده بر روی آن‌ها، دانشی ضروری برای مهندسان، پیمانکاران و فعالان صنعت ساختمان است. هر یک از این تیرآهن‌ها برای تحمل نوع خاصی از بارها طراحی شده‌اند و کاربردهای منحصربه‌فردی دارند؛ از تیرآهن معمولی IPE که در اسکلت‌های رایج ساختمانی به کار می‌رود تا تیرآهن قدرتمند هاش که ستون فقرات برج‌ها و سازههای سنگین را تشکیل می‌دهد.
در این راهنمای جامع از فولاد شاهان، ما به کالبدشکافی دقیق دنیای متنوع تیرآهن‌ها می‌پردازیم. با تکیه بر تحلیل داده‌های بازار و بررسی عمیق محتوای تخصصی، به شما نشان خواهیم داد که چگونه انواع تیرآهن را بر اساس استاندارد تولید، سایز، شکل ظاهری و کاربرد تخصصی دسته‌بندی کنید. همچنین با ارائه جداول مقایسه‌ای دقیق، تحلیل استانداردهای جهانی، بررسی انواع اتصالات و راهنمای تصویری، به شما کمک می‌کنیم تا با تخصص، تجربه و اطمینان کامل، مقطع فولادی مناسب پروژه خود را انتخاب نمایید.
تیرآهن چیست؟ مروری بر اجزا، خواص و مفاهیم بنیادین
پیش از آنکه به دسته‌بندی انواع تیرآهن بپردازیم، لازم است مروری عمیق بر تعریف، اجزای اصلی و خواص مکانیکی این مقطع فولادی داشته باشیم. تیرآهن یک پروفیل استاندارد است که وظیفه اصلی آن، تحمل و انتقال بارهای وارد بر سازه است. این بارها می‌توانند به صورت نیروی برشی یا لنگر خمشی باشند.
اجزای اصلی تیرآهن: جان و بال
هر تیرآهن از دو جزء اصلی تشکیل شده است که عملکرد هماهنگ آن‌ها، مقاومت بی‌نظیر این پروفیل را رقم می‌زند:
- جان (Web): به بخش میانی و عمودی تیرآهن که دو بال را به هم متصل می‌کند، «جان» گفته می‌شود. وظیفه اصلی جان، مقاومت در برابر نیروهای برشی است. این بخش همانند ستون فقرات پروفیل عمل کرده و از گسیختگی آن تحت بارهای عمودی جلوگیری می‌کند.
- بال (Flange): به لبه‌های افقی و کناری در بالا و پایین تیرآهن، «بال» می‌گویند. بالها مسئولیت اصلی مقاومت در برابر لنگرهای خمشی را بر عهده دارند. هنگامی که باری بر تیرآهن وارد می‌شود، بال بالایی تحت فشار و بال پایینی تحت کشش قرار می‌گیرد.
نکته کلیدی: تفاوت‌های اساسی در ظاهر، وزن و مشخصات فنی انواع تیرآهن، عمدتاً از تفاوت در ابعاد، ضخامت و شکل هندسی همین دو بخش، یعنی جان و بال، نشأت می‌گیرد.
خواص مکانیکی و گریدهای فولاد تیرآهن
تیرآهن‌ها از گریدهای مختلف فولاد ساختمانی تولید می‌شوند. انتخاب گرید مناسب به کاربرد، میزان بارگذاری و الزامات طراحی بستگی دارد. در ایران، متداول‌ترین استانداردها برای فولاد تیرآهن عبارتند از:
- فولاد ST37: این گرید که به عنوان فولاد نرمه نیز شناخته می‌شود، پرکاربردترین نوع برای ساخت تیرآهنهای معمولی است. دارای قابلیت جوش‌پذیری عالی و شکل‌پذیری مناسب است اما مقاومت تسلیم نسبتاً پایینی (حدود 2400 کیلوگرم بر سانتی‌متر مربع) دارد. برای ساختمان‌های متداول که تحت بارهای شدید نیستند، ایده‌آل است.
- فولاد ST44: این گرید دارای کربن بیشتر و در نتیجه مقاومت تسلیم و کششی بالاتری نسبت به ST37 است (حدود 2800 کیلوگرم بر سانتی‌متر مربع). برای سازه‌هایی که نیاز به استحکام بیشتری دارند استفاده می‌شود، اما جوش‌پذیری آن نیاز به دقت و گاهی پیش‌گرمایش دارد.
- فولاد ST52: این یک فولاد با مقاومت بالا است که مقاومت تسلیم و کششی قابل توجهی (حدود 3600 کیلوگرم بر سانتی‌متر مربع) دارد. برای پروژه‌های خاص مانند پل‌سازی، سازههای صنعتی سنگین و ساختمان‌های بلندمرتبه که نیاز به تحمل بارهای بسیار زیاد دارند، به کار می‌رود. جوشکاری این نوع فولاد نیازمند رعایت پروتکل‌های خاص مهندسی است.
دسته‌بندی اصلی انواع تیرآهن بر اساس استاندارد تولید

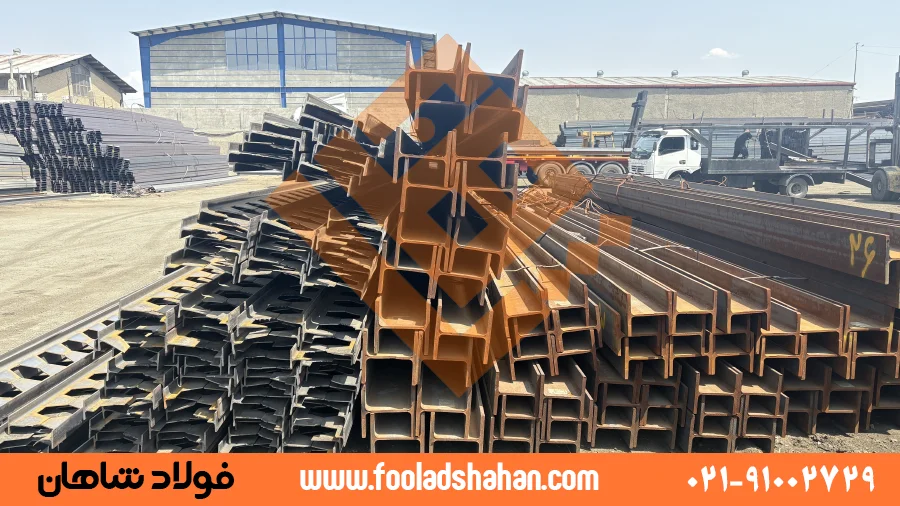

مهم‌ترین و اصلی‌ترین روش برای طبقه‌بندی تیرآهن‌ها، استاندارد تولید آن‌هاست. این استانداردها که توسط کشورهای مختلف تدوین شده‌اند، تمامی مشخصات فنی، ابعادی و وزنی پروفیل را تعریف می‌کنند. در بازار ایران و جهان، چهار نوع تیرآهن بر اساس استاندارد تولید، بیشترین کاربرد را دارند.
۱. تیرآهن IPE (استاندارد اروپا و ایران)

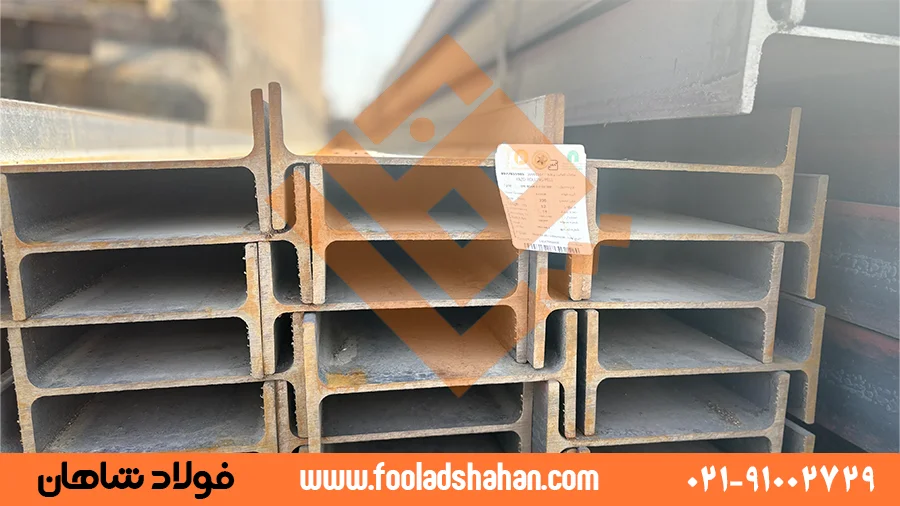

تیرآهن IPE (I Profile European) که در ایران به آن تیرآهن معمولی نیز می‌گویند، بدون شک پرکاربردترین و رایج‌ترین نوع تیرآهن در پروژه‌های ساختمانی کشور است. مشخصه اصلی و متمایزکننده آن، ضخامت یکنواخت و ثابت بالها در سرتاسر عرض آن‌هاست. به همین دلیل به آن «بال موازی» نیز گفته می‌شود. این محصول بر اساس استاندارد DIN 1025 برای تیرآهنهای I و هاش تولید می‌گردد.
۲. تیرآهن INP (استاندارد چین و روسیه)
تفاوت اصلی این نوع با IPE، در شیبدار بودن سطح داخلی بالها است. به این معنی که ضخامت بالها هرچه از جان تیرآهن دور می‌شویم، کمتر می‌شود. این شیب معمولاً حدود ۱۴ درصد است. در گذشته کاربرد بیشتری داشت اما امروزه کمتر مورد استفاده قرار می‌گیرد.
۳. تیرآهن IPB یا هاش (بال‌پهن)

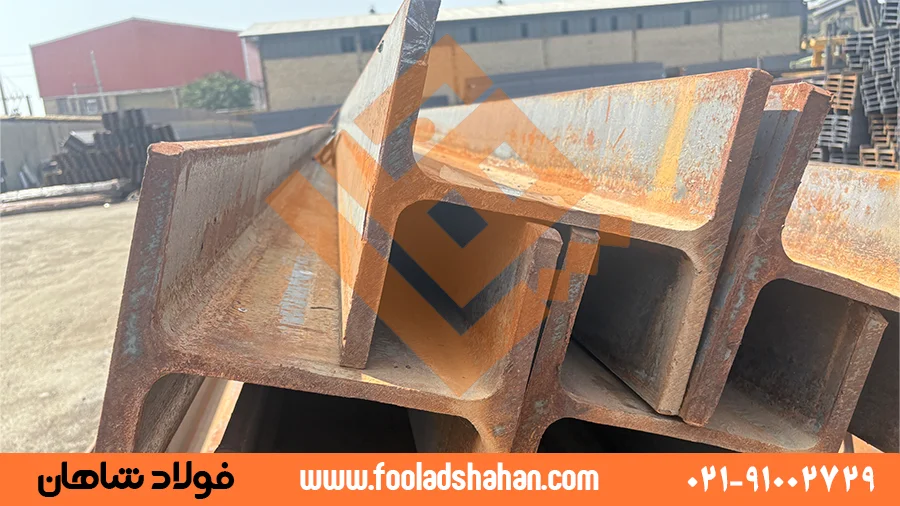

تیرآهن IPB (I Profile Breit) که به دلیل شکل ظاهری‌اش به آن تیرآهن هاش یا H-Beam نیز می‌گویند، یکی از مقاوم‌ترین و قدرتمندترین مقاطع فولادی است. ویژگی بارز آن، بالهای عریض و پهن است که طول آن‌ها تقریباً با ارتفاع جان تیرآهن برابر است. به دلیل سطح مقطع بزرگ و مربعی شکل، مقاومت فوق‌العاده‌ای در برابر بارهای محوری و خمشی دارد و بهترین گزینه برای استفاده به عنوان ستون است. برای مشاهده مدل‌های مختلف، به صفحه لیست قیمت تیرآهن هاش مراجعه کنید.
۴. تیرآهن CPE یا لانه زنبوری
این تیرآهن با برش زیگزاگی جان یک تیرآهن IPE معمولی و جوش دادن مجدد ساخته می‌شود. با این فرآیند، ارتفاع تیرآهن تا ۱.۵ برابر افزایش می‌یابد بدون آنکه وزن آن تغییر کند. این افزایش ارتفاع، مقاومت خمشی تیر را بالا می‌برد. از مزایای آن میتوان به نسبت مقاومت به وزن عالی و امکان عبور لوله‌های تأسیساتی از داخل حفره‌ها اشاره کرد. اما مقاومت برشی آن کاهش می‌یابد و نیازمند تقویت است. جهت استعلام هزینه می‌توانید به لیست قیمت تیرآهن لانه زنبوری سر بزنید.
جدول مقایسه جامع انواع تیرآهن
| ویژگی / نوع تیرآهن | IPE (معمولی) | INP (شیبدار) | IPB (هاش) | CPE (لانه زنبوری) |
|---|---|---|---|---|
| شکل مقطع | I شکل | I شکل | H شکل (مربعی) | I شکل با حفره |
| ضخامت بال | ثابت و موازی | شیبدار (متغیر) | ثابت و موازی | ثابت و موازی |
| عرض بال | نیم‌پهن (باریک‌تر از ارتفاع) | باریک | پهن (تقریباً برابر با ارتفاع) | نیم‌پهن |
| استاندارد اصلی | DIN 1025-5 (اروپا) | GOST (روسیه/چین) | DIN 1025-2 (اروپا) | ساخته شده از IPE |
| مقاومت خمشی | خوب | خوب | بسیار عالی | عالی (نسبت به وزن) |
| مقاومت برشی | عالی | خوب | بسیار عالی | متوسط (نقطه ضعف) |
| کاربرد اصلی | تیر و ستون در ساختمان‌های رایج | کاربرد محدود (وارداتی) | ستون در سازههای سنگین و بلند | تیر در دهانههای بزرگ |
مقایسه استانداردهای جهانی تیرآهن: DIN، GOST و ASTM
درک تفاوت‌های استانداردهای بزرگ جهانی برای مهندسان و بازرگانان ضروری است.
- استاندارد DIN (آلمان/اروپا): مبنای تولید تیرآهن در ایران که بر دقت ابعادی بالا تاکید دارد. پروفیل‌های IPE و IPB از این استاندارد هستند.
- استاندارد GOST (روسیه و کشورهای CIS): پروفیل‌های INP از آن پیروی می‌کنند و دارای تلورانس‌های وزنی و ابعادی متفاوتی نسبت به DIN هستند.
- استاندارد ASTM (آمریکا): در آمریکای شمالی، تیرآهن‌ها عمدتاً تحت استانداردهای انجمن مواد و آزمون آمریکا (ASTM) تولید می‌شوند. در این سیستم، تیرآهن‌ها با نام‌های متفاوتی شناخته می‌شوند: W-Shapes (معادل تیرآهنهای هاش) و S-Shapes (معادل IPE/INP با بال شیبدار). یکی از کلیدی‌ترین این استانداردها، ASTM A992 استاندارد مقاطع سازه‌ای است.
اتصالات تیرآهن: قلب تپنده سازههای فولادی
یک اسکلت فلزی، تنها به اندازه ضعیف‌ترین اتصالش قوی است. انتخاب نوع اتصال مناسب به نوع بارگذاری، اهمیت سازه، شرایط اجرایی و هزینه بستگی دارد.
۱. اتصالات جوشی (Welded Connections)
در این روش، با ذوب کردن فلز، یک اتصال یکپارچه و دائمی ایجاد می‌شود که صلبیت بسیار بالایی دارد. با این حال، کیفیت آن به مهارت جوشکار وابسته است و کنترل کیفیت دشوارتری دارد.
۲. اتصالات پیچی (Bolted Connections)
در این روش، از پیچ و مهره‌های با مقاومت بالا استفاده می‌شود. سرعت اجرای آن بالا بوده، کنترل کیفیت آسان‌تری دارد و میتوان آن را در هر شرایط آب و هوایی انجام داد.
دسته‌بندی انواع تیرآهن بر اساس سایز
سایز تیرآهن به ارتفاع جان آن بر حسب سانتی‌متر اشاره دارد. انتخاب سایز مناسب به محاسبات مهندسی، میزان بار و طول دهانه بستگی دارد.
- تیرآهن سایز ۱۲: برای تیرهای فرعی، پوشش سقف و ستون‌های با بار کم.
- تیرآهن سایز ۱۴: پرمصرف‌ترین و محبوب‌ترین سایز در بازار ایران به دلیل تعادل عالی بین مقاومت، وزن و قیمت.
- تیرآهن سایز ۱۶ و ۱۸: برای سازههای بزرگ‌تر و بخش‌هایی که تحت بارگذاری شدید قرار دارند.
- تیرآهن سایز ۲۰ و بالاتر: در دسته تیرآهنهای سنگین برای اسکلت سازههای عظیم و برج‌ها.
علامت اختصاری انواع تیرآهن: راهنمای شناسایی در محل پروژه
یکی از نکات مهم در خرید، توانایی شناسایی نوع و کارخانه سازنده از طریق علامت اختصاری حک شده بر روی جان تیرآهن است.
توصیه تخصصی: همیشه پیش از خرید، از فروشنده در مورد علامت اختصاری و استاندارد محصول سوال کنید. به عنوان مثال، علامت ESCO نشان‌دهنده تولید کارخانه ذوب آهن اصفهان است.
سوالات متداول (FAQ) در مورد انواع تیرآهن
۱. تفاوت اصلی تیرآهن IPE و INP در چیست؟
تفاوت اصلی در شکل بالهاست. در تیرآهن IPE، ضخامت بالها ثابت و یکنواخت است (بال موازی)، اما در تیرآهن INP، ضخامت بالها در نزدیکی جان بیشتر و در لبهها کمتر است (بال شیبدار).
۲. کدام نوع تیرآهن برای ساخت ستون مناسبتر است؟
تیرآهن هاش (IPB) به دلیل داشتن بالهای پهن و سطح مقطع مربعی، مقاومت بسیار بالایی در برابر بارهای فشاری دارد و بهترین گزینه برای استفاده به عنوان ستون در سازههای سنگین و بلندمرتبه است.
۳. آیا استفاده از تیرآهن لانه زنبوری همیشه اقتصادی است؟
خیر. این نوع تیرآهن برای دهانههای بلند با بارهای نسبتاً سبک (مانند سقف سولهها) بسیار اقتصادی است. اما برای دهانههای کوتاه یا تحت بارهای سنگین، ممکن است تیرآهن IPE یا هاش گزینه بهتری باشند.
۴. پرمصرف‌ترین سایز تیرآهن در بازار ایران کدام است؟
تیرآهن IPE سایز ۱۴ به دلیل تعادل بسیار خوب بین قیمت، وزن و مقاومت، پرکاربردترین سایز در پروژه‌های ساختمانی متداول در ایران است.
۵. چگونه میتوان تیرآهن ذوب آهن اصفهان را تشخیص داد؟
تیرآهنهای تولیدی کارخانه ذوب آهن اصفهان دارای علامت اختصاری حک شده ESCO بر روی جان تیرآهن هستند. این علامت یکی از نشانههای اصالت و کیفیت بالای محصول است.
منابع و مراجع معتبر
-
ASTM A992 / A992M — Standard Specification for Structural Steel Shapes
این استاندارد یکی از شناخته‌شده‌ترین استانداردهای فولاد مورد استفاده در تیرآهن‌ها و مقاطع فولادی است که مشخصات مکانیکی و ترکیبات شیمیایی را تعریف می‌کند.
-
DIN 1025 — استاندارد ابعاد، وزن و خواص مقاطع I و H در اروپا
DIN 1025 شامل بخش‌های گوناگون برای انواع مقاطع IPE، IPB و سایر خانواده‌های تیرآهن است.
-
EN 10034 — Structural Steel I and H Sections: Tolerances on Shape and Dimensions
این استاندارد اروپایی، تلورانس‌های ابعادی و شکلی مقاطع فولادی را تعریف می‌کند که برای مقایسه دقیق ابعاد تیرآهن‌ها بسیار مفید است.
-
EN 10025 — استاندارد محصولات نورد شده فولاد سازه‌ای
این مجموعه استانداردها شرایط فنی، خصوصیات مکانیکی و الزامات تحویل محصولات فولاد سازه‌ای را پوشش می‌دهد که پایه‌ای برای تولید تیرآهن است.
