لوله مانیسمان چیست؟ راهنمای جامع انواع، کاربردها، ویژگی‌ها و فرآیند تولید
فایل صوتی مقاله: (پادکست) لوله مانیسمان چیست؟
آیا ترجیح می‌دهید به جای مطالعه، به محتوای این مقاله گوش دهید؟ فایل صوتی کامل مقاله “لوله مانیسمان چیست” را در اینجا بشنوید و در هر زمان و مکانی به اطلاعات تخصصی و کاربردی در مورد این لوله دسترسی پیدا کنید.

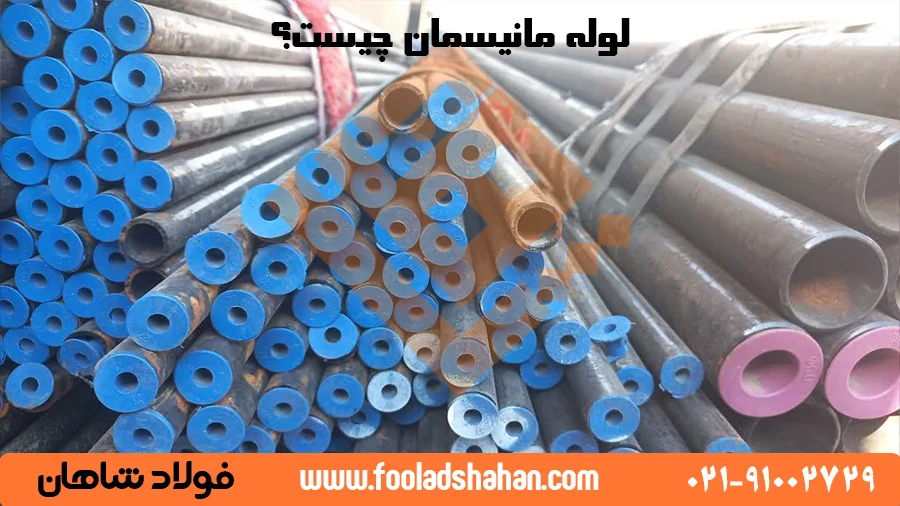

در دنیای صنعت فولاد و لوله‌کشی، لوله مانیسمان یا لوله بدون درز، نوعی لوله فولادی است که در فرآیند تولید آن از هیچ گونه جوش یا درز استفاده نمی‌شود. این ویژگی باعث افزایش مقاومت مکانیکی و کاهش احتمال نشتی می‌شود (ASTM International). این لولهها به دلیل ساختار یکپارچه و مقاومت بالا در برابر فشار و خوردگی، در پروژه‌های حساس صنعتی مانند خطوط انتقال نفت، گاز و پتروشیمی نقش کلیدی ایفا می‌کنند. اگر به دنبال پاسخ دقیق به سوال “لوله مانیسمان چیست” هستید، این مقاله جامع از شرکت فولاد شاهان – تامین‌کننده برتر آهن‌آلات در ایران – شما را با تمام جنبه‌های فنی، کاربردی و اقتصادی این محصول آشنا می‌کند.
با بیش از دو دهه تجربه در تامین مقاطع فولادی، ما در فولاد شاهان شاهد بوده‌ایم که چگونه انتخاب درست لوله مانیسمان می‌تواند ایمنی و کارایی پروژه‌ها را افزایش دهد. در این راهنما، بر اساس داده‌های فنی استانداردهای جهانی مانند ASME و ASTM، به بررسی عمیق این لولهها می‌پردازیم. اگر مهندس پروژه، پیمانکار ساختمانی یا خریدار صنعتی هستید، این محتوا به شما کمک می‌کند تا تصمیم‌گیری آگاهانه‌ای داشته باشید.
تاریخچه لوله مانیسمان: از اختراع برادران مانیسمان تا کاربردهای مدرن
داستان لوله مانیسمان به اواخر قرن نوزدهم میلادی بازمی‌گردد. این لوله نخستین بار در سال ۱۸۸۵ توسط برادران مانیسمان در آلمان اختراع شد (Salzgitter AG – تاریخچه Mannesmann). این روش انقلابی، که بر پایه نورد گرم شمش فولادی استوار بود، مشکلات لوله‌های درزدار قدیمی مانند نشتی و ضعف ساختاری را حل کرد. نام “مانیسمان” از نام خانوادگی این برادران گرفته شده و امروزه به عنوان یک استاندارد جهانی شناخته می‌شود.
در ایران، تولید لوله مانیسمان از دهه ۱۳۵۰ آغاز شد. شرکت‌هایی مانند کاوه ایرانیان و ملی صنعت فولاد ایران پیشگام این حوزه بودند (انجمن تولیدکنندگان فولاد ایران و خبرگزاری فارس). طبق گزارش‌های انجمن تولیدکنندگان فولاد ایران، تولید داخلی این لولهها در سال ۱۴۰۳ بیش از ۲۰۰ هزار تن رسیده است. این رشد نشان‌دهنده اهمیت استراتژیک لوله مانیسمان در صنایع انرژی کشور است.
مزایای تاریخی این اختراع:
- حذف درز جوشی و افزایش دوام.
- بهبود ایمنی در انتقال سیالات تحت فشار.
- کاهش هزینه‌های نگهداری بلندمدت.
اگر به دنبال جزئیات بیشتری هستید، می‌توانید به صفحه قیمت لوله مانیسمان در وب‌سایت فولاد شاهان مراجعه کنید تا با برندهای وارداتی و داخلی آشنا شوید.

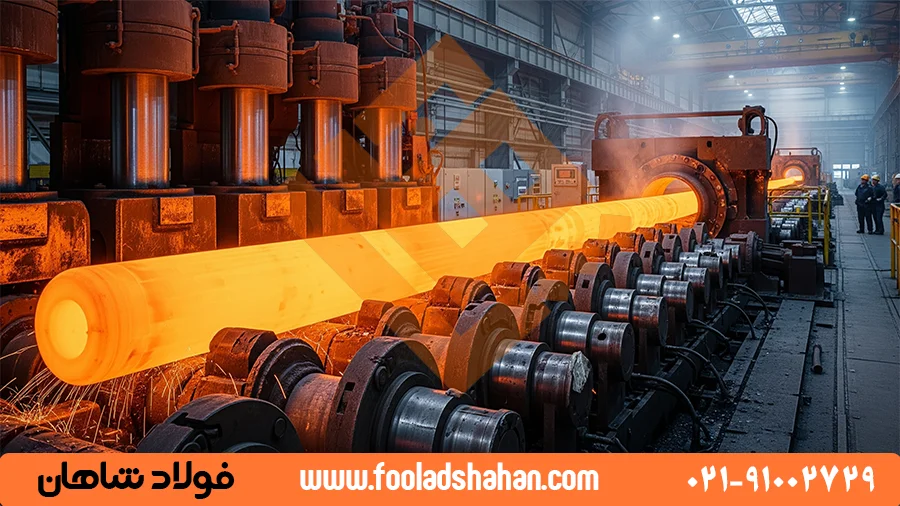

فرآیند تولید لوله مانیسمان: گام به گام از شمش تا محصول نهایی
تولید لوله مانیسمان یک فرآیند پیچیده و دقیق است که بر پایه فناوری نورد گرم انجام می‌شود. فرآیند شامل حرارت‌دهی بیلت فولادی تا دمای حدود ۱۲۰۰ درجه سانتی‌گراد و عبور آن از غلتک‌های سوراخکاری است (ASME Manufacturing Guidelines). برخلاف لوله‌های درزدار که از ورق فولادی جوشکاری می‌شوند، لوله مانیسمان از شمش فولادی جامد ساخته می‌شود. این روش تضمین‌کننده ساختار یکنواخت و بدون نقص است. کارخانه لوله گستر اسفراین یکی از مراکز اصلی تولید این لوله در کشور است (Esfarayen Steel Company و ایرنا).
مراحل اصلی تولید:
- آماده‌سازی شمش: شمش فولادی (معمولاً از جنس کربن استیل یا آلیاژی) در کوره تا دمای ۱۲۰۰ درجه سانتی‌گراد حرارت داده می‌شود.
- سوراخکاری اولیه: شمش نرم شده با دستگاه پرس هیدرولیک سوراخ می‌شود تا استوانه‌ای توخالی ایجاد شود.
- نورد کششی: استوانه از میان غلتک‌های متعدد عبور کرده و کشیده می‌شود تا قطر و ضخامت مورد نظر به دست آید.
- خنک‌کاری و صاف‌کاری: لوله خنک شده و با ابزارهای دقیق صاف می‌شود.
- آزمایش و کنترل کیفیت: آزمون‌هایی مانند هیدرواستاتیک، اولتراسونیک و رادیوگرافی برای اطمینان از عدم نقص انجام می‌شود.
طبق استاندارد ASTM A106، لوله‌های مانیسمان باید تحمل فشار تا ۱۰۰ بار را داشته باشند. در ایران، کارخانه‌هایی مانند لوله گستر اسفراین از فناوری‌های آلمانی برای تولید استفاده می‌کنند.
نکات کلیدی در تولید:
- مواد اولیه: شمش فولادی با گرید ST37 یا ST52.
- تجهیزات: دستگاه‌های نورد ماندرل و پلاگ میل.
- چالش‌ها: کنترل دما برای جلوگیری از ترک‌خوردگی.
برای خرید لوله مانیسمان تولید داخل، به صفحه خرید لوله مانیسمان مراجعه کنید.
تفاوت فرآیند تولید با لوله‌های درزدار
لوله‌های درزدار از ورق فولادی رول شده و جوشکاری شده تولید می‌شوند، در حالی که مانیسمان بدون جوش است. این تفاوت منجر به مقاومت بالاتر مانیسمان در برابر فشار می‌شود. طبق داده‌های ASME، لوله مانیسمان حدود ۲۰٪ دوام بیشتری نسبت به لوله درزدار دارد (ASME Standards و سایت مهندسی متالورژی).
| ویژگی | لوله مانیسمان | لوله درزدار |
|---|---|---|
| روش تولید | نورد گرم شمش | جوشکاری ورق |
| مقاومت فشار | بالا (تا ۱۰۰ بار) | متوسط (تا ۵۰ بار) |
| هزینه | بالاتر | پایین‌تر |
| کاربرد | صنایع حساس | ساختمانی عمومی |
جدول مقایسه‌ای بین لوله مانیسمان و لوله درزدار با هدف کمک به انتخاب مناسب برای پروژه‌ها.
انواع لوله مانیسمان: بر اساس رده، جنس و اندازه
این لولهها طبق استانداردهایی مانند DIN 2440 (PDF) و ISIRI 3360 (PDF) تولید می‌شوند. این فایل‌ها شامل مشخصات فنی و جزئیات ساخت لولهها هستند. طبقه‌بندی اصلی بر اساس رده (Schedule) است که ضخامت دیواره را تعیین می‌کند.
اینفوگرافیک مقایسه رده‌های لوله مانیسمان
طبق استاندارد DIN 2440، اندازه‌های استاندارد از ۱/۲ اینچ تا ۲۴ اینچ متغیر است.
انواع بر اساس جنس:
- کربن استیل: اقتصادی و مقاوم.
- استنلس استیل: ضدزنگ برای صنایع غذایی.
- آلیاژی: برای دماهای بالا.
در فولاد شاهان، انواع رده ۴۰ وارداتی از چین و اروپا موجود است. برای جزئیات، به لیست محصولات لوله مراجعه کنید.
جدول مشخصات فنی رده‌های لوله مانیسمان
جدول زیر بر اساس استاندارد ASTM A53 تهیه شده و وزن، ضخامت و قطر خارجی را نشان می‌دهد (برای سایز ۲ اینچ):
| رده | ضخامت دیواره (mm) | وزن هر متر (kg) | تحمل فشار (bar) |
|---|---|---|---|
| ۲۰ | ۲.۸۷ | ۳.۹۱ | ۵۰ |
| ۴۰ | ۳.۹۱ | ۵.۴۴ | ۸۰ |
| ۸۰ | ۵.۵۴ | ۷.۴۸ | ۱۲۰ |
| ۱۶۰ | ۹.۵۲ | ۱۲.۵ | ۲۰۰ |
این داده‌ها از سایت رسمی ASTM استخراج شده است.

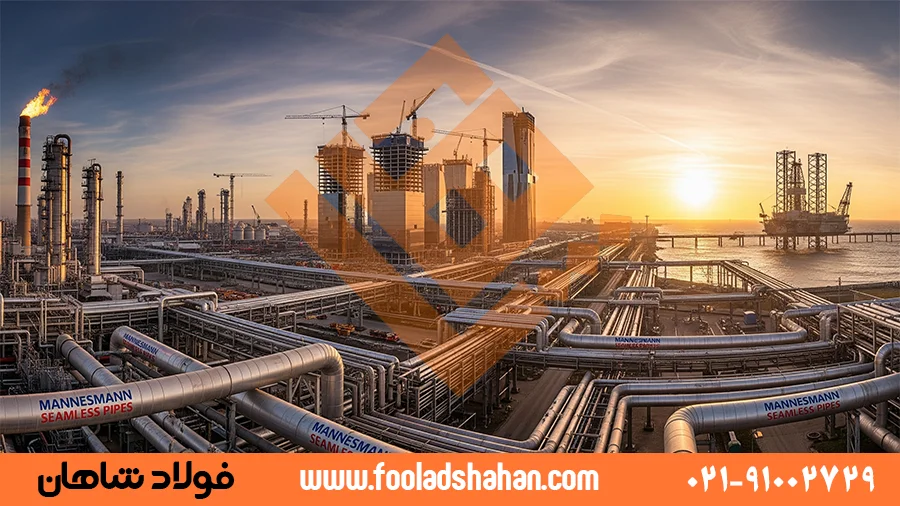

کاربردهای لوله مانیسمان در صنایع مختلف
بیش از ۷۰٪ خطوط انتقال گاز ایران از لوله مانیسمان استفاده می‌کنند (وزارت نفت ایران و شرکت ملی گاز ایران).
کاربردهای اصلی:
- نفت و گاز: انتقال سیالات تحت فشار بدون نشتی.
- پتروشیمی: مقاومت در برابر مواد شیمیایی.
- ساختمانی: لوله‌کشی آتش‌نشانی و گاز توکار.
- خودروسازی: سیستمهای هیدرولیک.
- دریایی: سازه‌های offshore.
در پروژه‌های بزرگ مانند فازهای پارس جنوبی، لوله مانیسمان رده ۸۰ اولویت دارد. مزایا شامل کاهش ریسک انفجار و افزایش عمر مفید تا ۵۰ سال است. همچنین تحقیقات نشان داده‌اند که این لولهها در پلتفرم‌های نفتی تا ۹۰٪ خوردگی کمتری دارند (Journal of Petroleum Science and Engineering).
برای پروژه‌ها و کاربردهای صنعتی، می‌توانید به صفحه لوله‌های صنعتی فولاد شاهان مراجعه کنید و با انواع محصولات و مشخصات آن‌ها آشنا شوید.

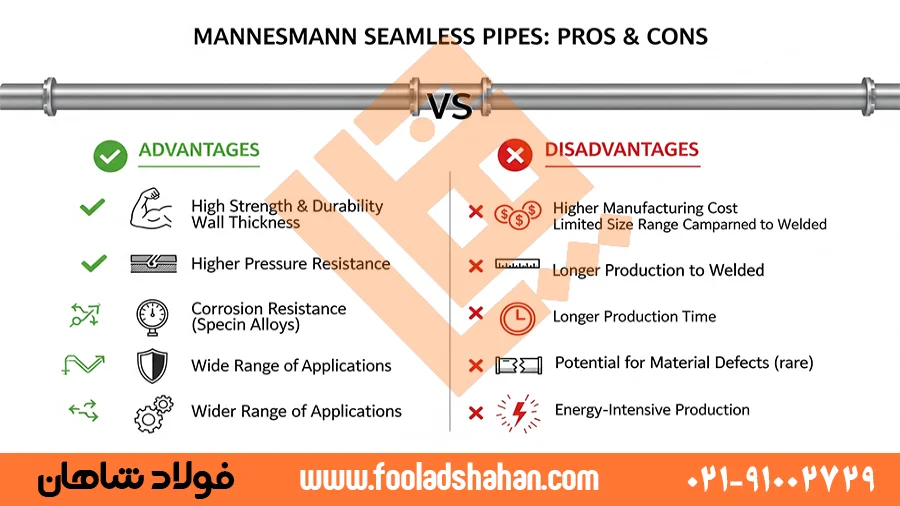

مزایا و معایب لوله مانیسمان: تحلیل فنی
مزایا:
- مقاومت بالا در برابر فشار و ضربه.
- عدم وجود درز جوشی، کاهش نشتی.
- دوام طولانی (تا ۱۰۰ سال در شرایط ایده‌آل).
- مناسب برای دماهای extrema (-۴۰ تا ۴۰۰ درجه سانتی‌گراد).
معایب:
- هزینه بالاتر نسبت به لوله درزدار (۲۰-۳۰% گران‌تر).
- وزن بیشتر در رده‌های بالا.
- محدودیت در سایزهای بزرگ (بالای ۲۴ اینچ تولید سخت‌تر).
مطالعات علمی نشان می‌دهند که استفاده از لوله‌های بدون درز در پروژه‌های بزرگ، به دلیل مزایایی همچون مقاومت بالا و کاهش احتمال نشتی، مقرون به صرفه است. برای دسترسی به مقالات تخصصی در این زمینه، می‌توانید به مجله Sharif Journal of Civil Engineering یا Scientia Iranica مراجعه کنید.
لوله مانیسمان نه تنها یک محصول فولادی است، بلکه تضمینی برای ایمنی و دوام پروژه‌های شماست. – مهندس ارشد واحد فنی شرکت فولاد شاهان

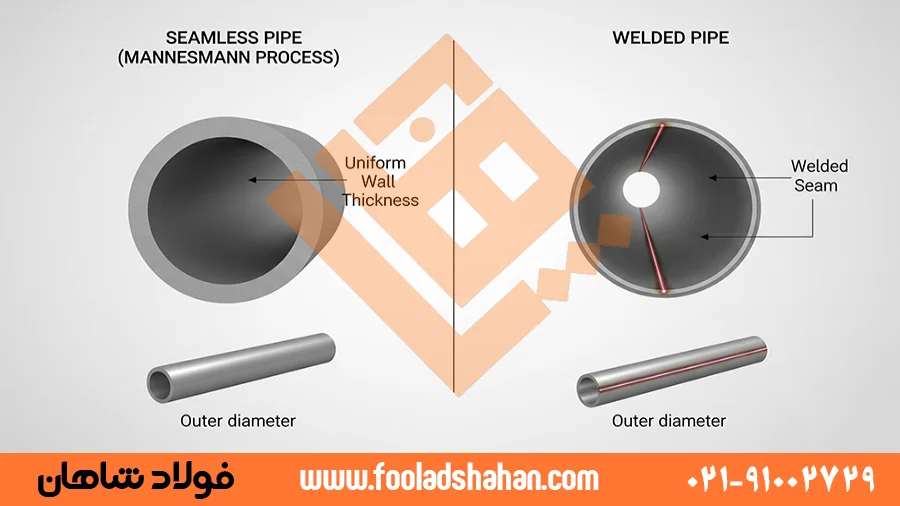

تفاوت لوله مانیسمان و لوله درزدار: کدام را انتخاب کنیم؟
تفاوت اصلی در ساختار است: مانیسمان بدون درز، درزدار با جوش. این تفاوت بر دوام، قیمت و کاربرد تاثیر می‌گذارد.
عوامل مقایسه:
- دوام: مانیسمان ۳۰% مقاوم‌تر.
- قیمت: درزدار ارزان‌تر.
- کاربرد: مانیسمان برای فشار بالا، درزدار برای عمومی.
جدول مقایسه:
| معیار | مانیسمان | درزدار |
|---|---|---|
| ساختار | یکنواخت | جوشی |
| ایمنی | بالا | متوسط |
| قیمت (هر متر) | ۵۰۰,۰۰۰ تومان | ۳۰۰,۰۰۰ تومان |
داده‌ها تقریبی برای سال ۱۴۰۴، منبع: بورس کالای ایران.
برای انتخاب و مشاوره، با کارشناسان فولاد شاهان تماس بگیرید: تماس با ما.

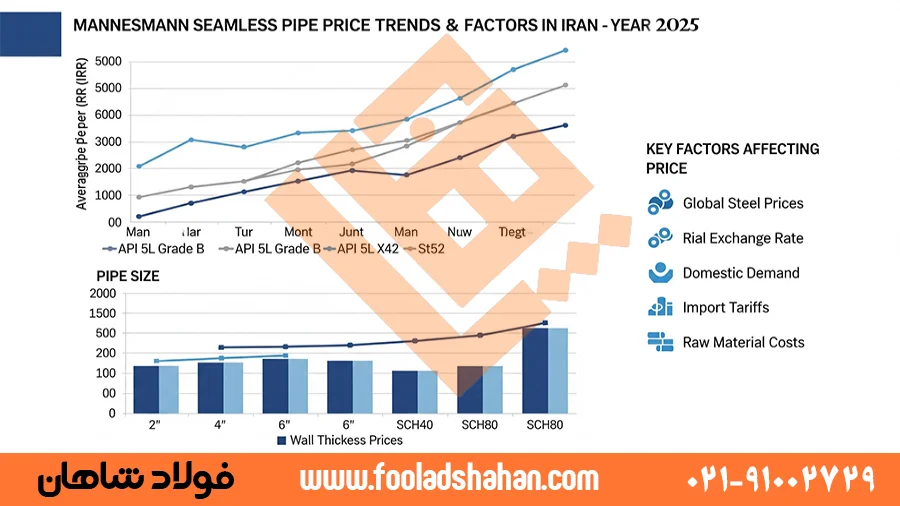

قیمت لوله مانیسمان: عوامل موثر و قیمت روز ۱۴۰۴
قیمت به سایز، ضخامت و نوع فولاد بستگی دارد. برای مشاهده قیمت روز به لیست قیمت لوله مانیسمان فولاد شاهان مراجعه کنید. قیمت لوله مانیسمان تحت تاثیر نرخ ارز، مواد اولیه و رده قرار دارد. در سال ۱۴۰۴، قیمت رده ۴۰ سایز ۲ اینچ حدود ۴۵۰,۰۰۰ تومان per متر است (منبع: سایت فولاد شاهان).
عوامل موثر:
- رده و سایز.
- برند (داخلی یا وارداتی).
- نوسانات بازار فولاد.
برای قیمت به‌روز، به قیمت روز لوله مراجعه کنید. فولاد شاهان با تامین مستقیم، قیمت رقابتی ارائه می‌دهد.

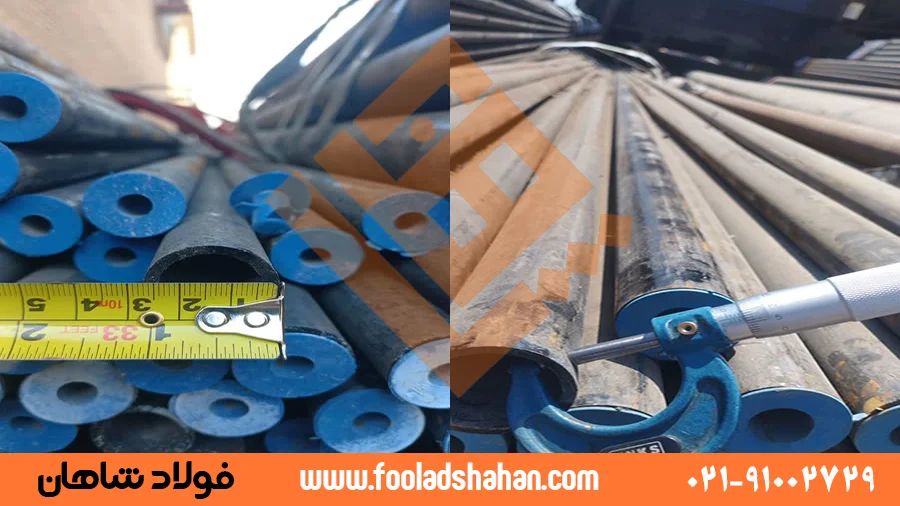

نحوه تشخیص لوله مانیسمان اصل از تقلبی
تشخیص لوله اصل نیازمند بررسی گواهی‌ها و ظاهر محصول است. استفاده از گواهی MTC و بررسی استاندارد تولید، از مهم‌ترین روش‌های تایید اصالت لوله است (API Specifications).
نکات تشخیص:
- بررسی سطح بدون درز.
- چک گواهی Mill Test Certificate (MTC).
- وزن استاندارد طبق جدول.
در فولاد شاهان، تمام محصولات با MTC ارائه می‌شوند.

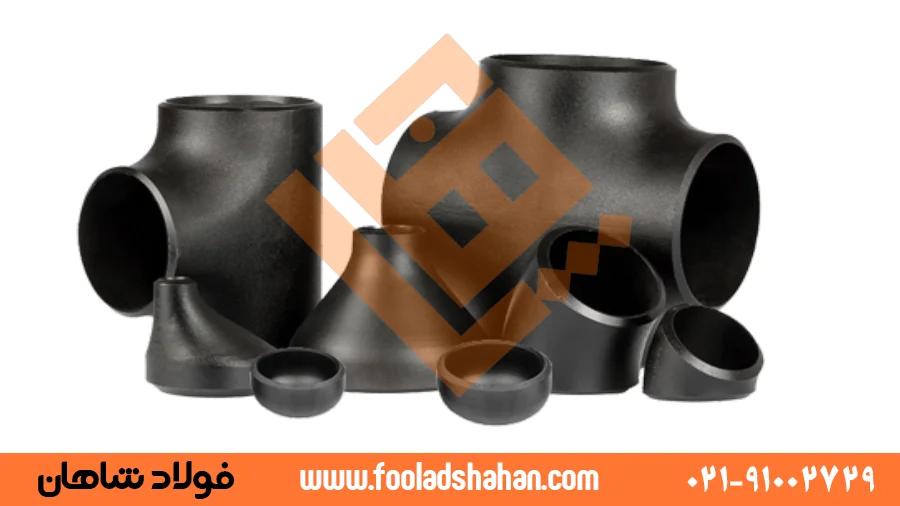

اتصالات مانیسمان: انواع و کاربردها
اتصالات مانند زانویی، سه‌راهی و کپ برای تکمیل سیستم لوله‌کشی ضروری هستند. اتصالات جوشی مانیسمان با استاندارد ASME B16.9 تولید می‌شوند.
انواع:
- زانویی ۹۰ درجه.
- سه‌راهی مساوی.
- کپ انتهایی.
کاربرد در سیستمهای گازرسانی و ساختمان‌ها.
برای خرید، به لوله مانیسمان مراجعه کنید.
برندهای برتر لوله مانیسمان در ایران و جهان
Tenaris (Official Website)، Vallourec (Official Website) و Sumitomo (Official Website) از تولیدکنندگان جهانی معتبر هستند.
برندهای داخلی:
- کاوه ایرانیان
- ملی فولاد
- لوله گستر اسفراین
برندهای خارجی:
- Tenaris (ایتالیا)
- Vallourec (فرانسه)
- Sumitomo (ژاپن)
فولاد شاهان نماینده رسمی برندهای برتر است.
استانداردهای لوله مانیسمان: ASTM، API و DIN
مهم‌ترین استانداردهای تولید لوله مانیسمان شامل ASTM (ASTM)، API (API) و DIN (DIN) است. رعایت این استانداردها ایمنی را تضمین می‌کند (منبع: International Organization for Standardization – ISO).
رعایت این استانداردها ایمنی را تضمین می‌کند (منبع: International Organization for Standardization – ISO).

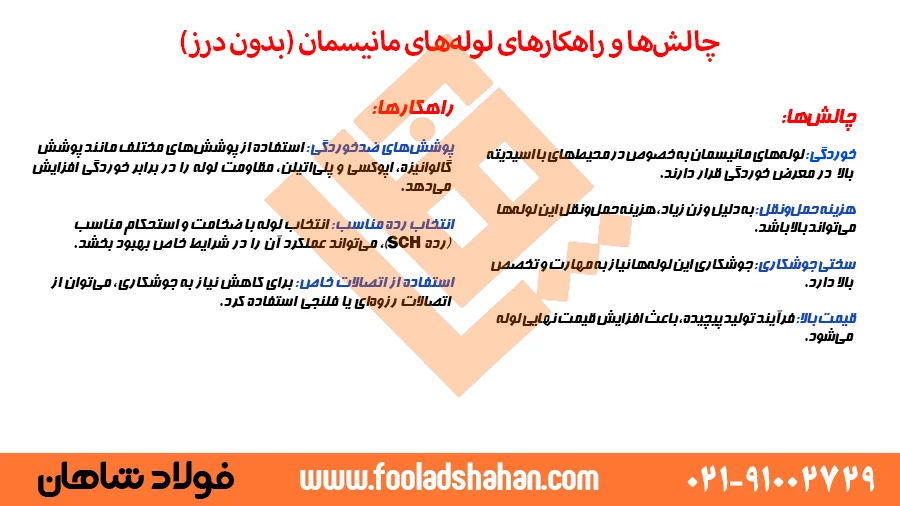

چالش‌ها و راهکارها در استفاده از لوله مانیسمان
چالش‌ها:
- خوردگی در محیط‌های اسیدی.
- هزینه حمل.
راهکارها:
- پوشش گالوانیزه.
- انتخاب رده مناسب.
استفاده از پوشش‌دهی ضد خوردگی می‌تواند عمر مفید لوله را تا ۵۰٪ افزایش دهد (Engineering Failure Analysis Journal و مقاله «خوردگی لوله فولادی و راه‌های مقابله با آن» در سیویلیکا).

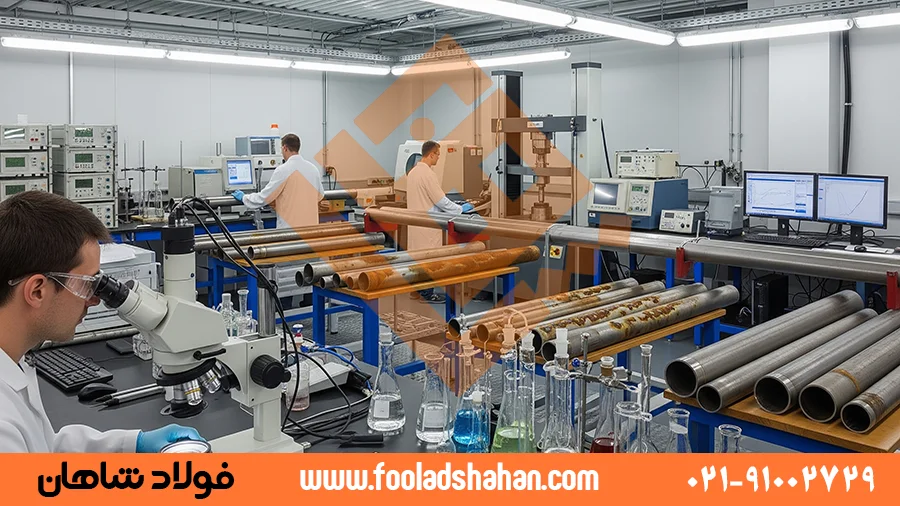

آینده لوله مانیسمان: ترندهای فناوری و بازار
با پیشرفت نانوتکنولوژی، لوله‌های هوشمند با سنسورهای داخلی در راه هستند. طبق گزارش Market Research Future، تقاضای جهانی این لولهها روندی صعودی خواهد داشت (Market Research Future Report و ایسنا).
در ایران، تمرکز بر تولید سبز و صادرات.

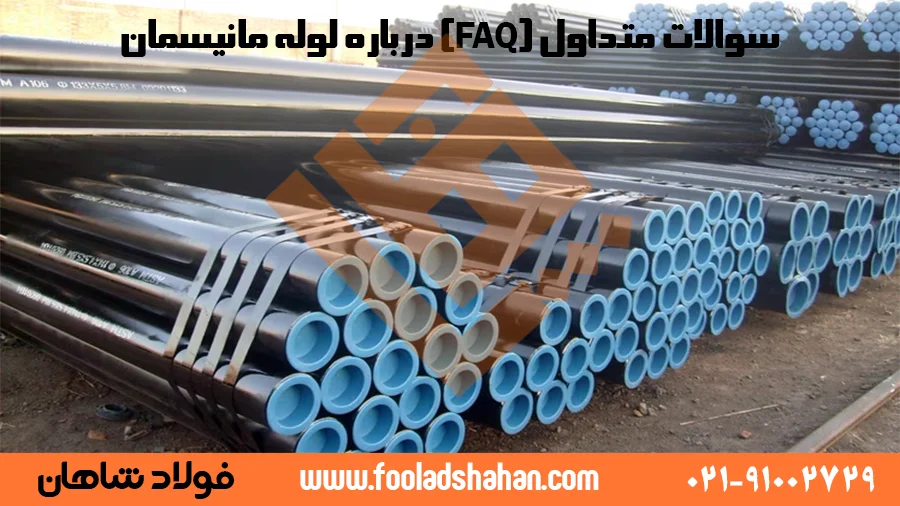

سوالات متداول (FAQ) درباره لوله مانیسمان
لوله مانیسمان چیست؟
لوله بدون درز فولادی با ساختار یکپارچه.
لوله مانیسمان رده ۴۰ چیست؟
رده متوسط با ضخامت ۳.۹۱ mm، مناسب نفت و گاز.
بهترین کشورهای تولیدکننده لوله مانیسمان کدامند؟
آلمان، چین، ایران.
روش تولید لوله مانیسمان چگونه است؟
نورد گرم شمش با سوراخکاری.
لوله مانیسمان چگونه دسته‌بندی می‌شود؟
بر اساس رده، جنس و سایز.
لوله‌های مانیسمان در چه ابعادی تولید می‌شوند؟
از ۱/۲ تا ۲۴ اینچ.
کاربرد اتصالات مانیسمان چیست؟
اتصال لولهها در سیستمهای پیچیده.
مزایای لوله استیل مانیسمان چیست؟
ضدزنگ و مقاوم شیمیایی.
این FAQ بر اساس سوالات رایج کاربران تهیه شده است.
نتیجه‌گیری: چرا لوله مانیسمان از فولاد شاهان انتخاب کنید؟
لوله مانیسمان نه تنها یک محصول است، بلکه سرمایه‌ای برای پروژه‌های شما. با انتخاب از فولاد شاهان، از کیفیت، قیمت رقابتی و خدمات پس از فروش بهره‌مند شوید. برای مشاوره رایگان، با ما تماس بگیرید.
