صنعت فولاد، دنیای دقت و استحکام است. در میان هزاران محصول فولادی، ورق پانچ روغنی به دلیل ویژگی‌های منحصربه‌فرد سطحی و دقت در ضخامت، جایگاهی استراتژیک در صنایع ظریف و دکوراتیو دارد. این محصول که از سوراخ‌کاری دقیق ورق روغنی فولادی به دست می‌آید، نه تنها یک قطعه صنعتی، بلکه المانی تعیین‌کننده در معماری مدرن و تولید لوازم خانگی باکیفیت است.

در این مقاله تیم متخصص فولاد شاهان به کالبدشکافی کامل این محصول می‌پردازد. ما بررسی می‌کنیم که چرا نوسانات قیمت ورق پانچ روغنی برای تولیدکنندگان اهمیت دارد، تفاوت آن با ورق روغنی سیاه چیست و چگونه می‌توان بهترین ورق فلزی روغنی را برای پروژه‌های حساس انتخاب کرد.

بخش اول: شناخت عمیق ورق فلزی روغنی

۱. تعریف متالورژیکی ورق پانچ روغنی

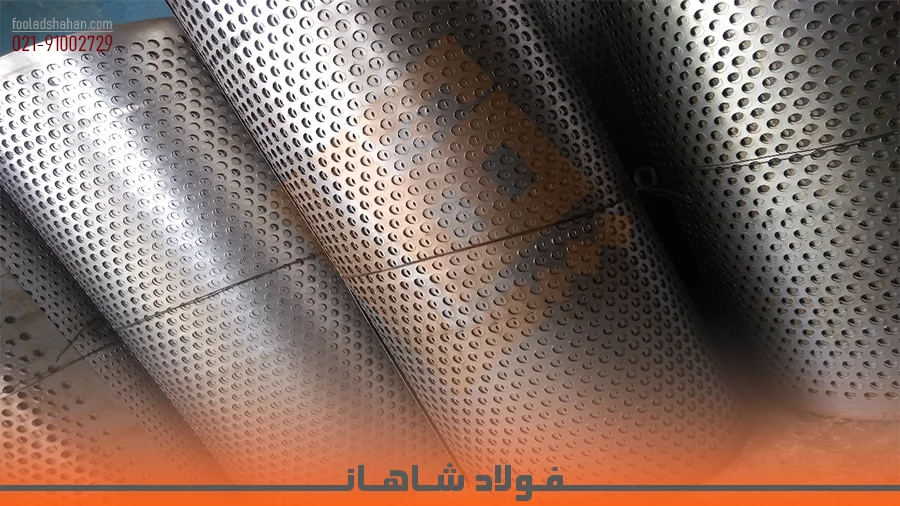

ورق پانچ روغنی، محصولی است که ماده اولیه آن از طریق نورد سرد (Cold Rolling) تولید شده است. در این فرآیند، شمش‌های فولادی پس از عبور از غلتک‌های عظیم در دمای محیط، فشرده شده و به ضخامت‌های بسیار دقیق می‌رسند. این فشردگی باعث بهبود ساختار کریستالی فولاد شده و سطحی صیقلی ایجاد می‌کند. زمانی که این ورق پایه تحت عملیات پانچینگ (سوراخ‌کاری) قرار می‌گیرد، محصول نهایی یعنی ورق مشبک روغنی خلق می‌شود.

۲. چرا ورق روغنی فولادی متفاوت است؟

پایه اصلی این محصول، ورق روغنی فولادی است. تفاوت اصلی این ورق با سایر محصولات، در تولرانس ابعادی بسیار پایین آن است. در صنایع حساس که حتی یک دهم میلی‌متر تفاوت در ضخامت می‌تواند باعث اختلال در خط تولید شود، این ورق تنها گزینه است. طبق استانداردهای انجمن جهانی فولاد (World Steel Association)، ورق‌های نورد سرد دارای پایداری ساختاری بیشتری نسبت به ورق‌های نورد گرم هستند.

بخش دوم: بررسی تفاوت‌ها؛ ورق روغنی در برابر ورق روغنی سیاه

یکی از اشتباهات رایج در بازار، خلط مبحث میان ورق سرد و گرم است. برخی به اشتباه از عبارت ورق روغنی سیاه برای مقایسه استفاده می‌کنند.

۱. فرآیند نورد گرم در مقابل نورد سرد

ورق سیاه محصول نورد گرم است و دارای پوسته‌های اکسیدی تیره بر سطح خود می‌باشد. در مقابل، ورق روغنی با فرآیند اسیدشویی و نورد سرد، فاقد این پوسته‌ها بوده و سطحی نقره‌ای-خاکستری و براق دارد. انتخاب بین این دو مستقیماً بر قیمت ورق پانچ روغنی تاثیر می‌گذارد؛ چرا که عملیات نورد سرد، هزینه‌های انرژی و تجهیزات بیشتری دارد.

۲. کیفیت لبه‌های سوراخ شده

در ورق روغنی فولادی، به دلیل چگالی بالای ذرات، سوراخ‌ها با دقت بسیار بیشتری ایجاد می‌شوند و لبه‌های پانچ شده فاقد پلیسه‌های خشن هستند. این در حالی است که در ورق‌های سیاه، لبه سوراخ‌ها ممکن است دچار اعوجاج شود.

بخش سوم: مشخصات فنی، گریدها و آنالیز شیمیایی

برای مهندسان و پیمانکاران، دانستن گرید آلیاژی ورق فلزی روغنی از نان شب واجب‌تر است. این گریدها تعیین می‌کنند که ورق چقدر در برابر خم‌کاری یا کشش مقاومت دارد.

۱. گریدهای استاندارد (DIN 1623)

• St12 (کشش معمولی): مناسب برای اکثر کاربردهای صنعتی و ساختمانی.
• St13 (نیمه‌کشش): برای قطعاتی که نیاز به فرم‌دهی متوسط دارند.
• St14 (فوق‌کشش): مخصوص قطعاتی که تحت پرس‌کاری‌های سنگین و عمیق قرار می‌گیرند.

۲. جدول جامع ابعاد و ضخامت‌های ورق پانچ روغنی

بخش چهارم: هندسه پانچ و فیزیک چشمه‌ها

چشمه (سوراخ) در ورق پانچ، تنها یک حفره نیست؛ بلکه مسیری برای عبور هوا، صدا، نور و حتی مایعات است.

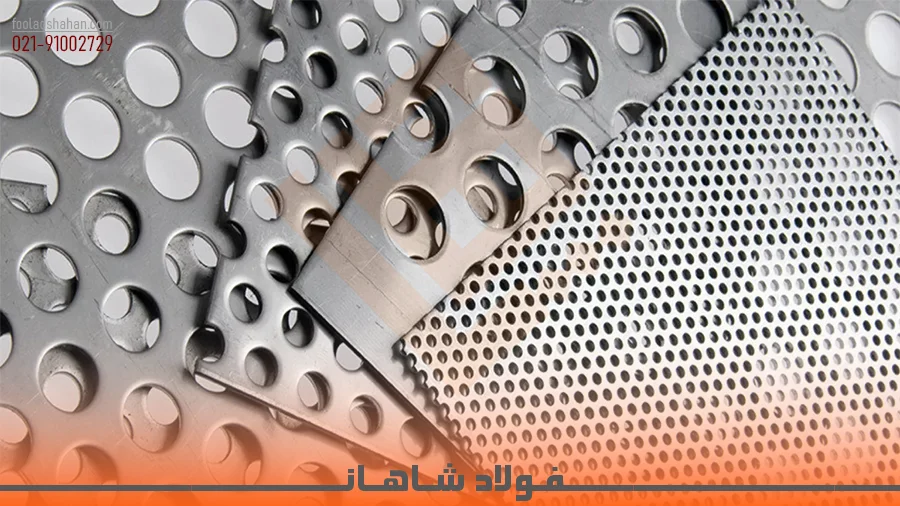

۱. انواع الگوهای سوراخ‌کاری

در تولید ورق فلزی روغنی، الگوهای زیر بیشترین تقاضا را دارند:

• چشمه دایره‌ای (Round): ۶۰ درجه (بیشترین استحکام) و ۹۰ درجه.
• چشمه مربعی (Square): برای حداکثر دید و تهویه.
• چشمه شش‌ضلعی (Hexagonal): معروف به الگوهای لانه زنبوری برای رادیاتورها.

۲. مفهوم “گام” و “درصد فضای باز”

گام (Pitch) فاصله مرکز به مرکز دو سوراخ مجاور است. طبق استانداردهای ASTM International، محاسبه درصد فضای باز (Open Area) برای تعیین دبی عبور جریان در فیلترهای ساخته شده از ورق روغنی حیاتی است.

بخش پنجم: تکنولوژی‌های مدرن پانچینگ در فولاد شاهان

ما در فولاد شاهان از سه روش اصلی برای سوراخ‌کاری استفاده می‌کنیم:

1. پرس‌های ضربه‌ای (Punch Press): برای سفارشات با تیراژ بالا و طرح‌های استاندارد.
2. دستگاه‌های CNC: برای طرح‌های پیچیده، لوگوها و سوراخ‌کاری‌های نامنظم.
3. برش لیزر: برای ضخامت‌های بالاتر و زمانی که دقت میکرونی مد نظر است.

استفاده از این تکنولوژی‌ها بر قیمت ورق پانچ روغنی تاثیرگذار است اما کیفیت نهایی محصول را تضمین می‌کند.

بخش ششم: تحلیل استراتژیک قیمت ورق پانچ روغنی

چرا قیمت‌ها نوسان دارند؟ برای درک قیمت ورق پانچ روغنی، باید به زنجیره تأمین نگاه کرد:

1. بهای تمام شده ورق خام: قیمت کویل روغنی در بورس کالا.
2. هزینه خدمات پانچ: شامل استهلاک سنبه و ماتریس.
3. هزینه لجستیک: حمل و نقل ورق‌های مشبک حساسیت بالایی دارد تا دچار تاب‌خوردگی نشوند.
4. نوسانات ارزی: از آنجایی که بخشی از مواد افزودنی و قطعات دستگاه‌های پانچ وارداتی هستند، نرخ ارز بر قیمت نهایی موثر است.

بخش هفتم: کاربردهای پیشرفته صنعتی

۱. صنایع صوتی و آکوستیک

ورق پانچ روغنی به عنوان پوشش پنل‌های جاذب صدا در سالن‌های همایش و استودیوها عمل می‌کند.

۲. صنعت خودروسازی

ساخت توری‌های رادیاتور، محفظه فیلتر روغن و قطعات داخلی سیستم اگزوز از جمله موارد استفاده از ورق روغنی فولادی پانچ شده است.

۳. معماری و نمای ساختمان

نمای دو پوسته (Double Skin Facade) که امروزه در برج‌های مدرن دیده می‌شود، اغلب با ورق فلزی روغنی رنگ‌آمیزی شده با پودر الکترواستاتیک اجرا می‌گردد. برای مطالعه بیشتر در زمینه تحقیقات متالورژی نورد سرد، می‌توانید به پایگاه داده ScienceDirect مراجعه کنید.

بخش هشتم: راهنمای انتخاب و خرید (Checklist)

هنگام خرید، این چک‌لیست را همراه داشته باشید:

• بررسی سطح ورق: آیا ورق فاقد لکه‌های اکسید یا زنگ‌زدگی (مشابه ورق سیاه) است؟
• دقت چشمه‌ها: آیا سوراخ‌ها کاملاً هم‌راستا و بدون پلیسه هستند؟
• تولرانس ضخامت: آیا ضخامت در تمام لبه‌های ورق یکسان است؟
• بسته‌بندی: آیا ورق‌ها با پالت و روکش پلاستیکی ارسال می‌شوند؟

بخش نهم: نگهداری و انبارداری ورق‌های روغنی

ورق فلزی روغنی به دلیل ماهیت صیقلی، در برابر رطوبت آسیب‌پذیر است.

• همواره ورق‌ها را در محیط خشک و سرپوشیده نگهداری کنید.
• از انبار کردن ورق‌ها به صورت عمودی پرهیز کنید تا دچار تاب‌خوردگی نشوند.
• لایه روغن محافظ را تا زمان استفاده نهایی پاک نکنید.

بخش دهم: مقایسه‌ای ورق‌های پانچ شده
