مقدمه: چرا تیرآهن بال‌پهن (هاش) انقلابی در صنعت ساخت و ساز است؟
تیرآهن هاش (H-Beam) که در صنعت فولاد با نام‌های تیرآهن بال‌پهن یا IPB (بر اساس استاندارد DIN آلمان) نیز شناخته میشود، یکی از حیاتی‌ترین مقاطع فولادی است که نقش آن در سازههای سنگین و بلندمرتبه، غیرقابل انکار است.
برخلاف تیرآهن‌های معمولی (I-Beam یا IPE و INP) که به دلیل شکل ظاهری خود به “I” شهرت دارند، تیرآهن هاش با شکل هندسی “H” مانند و ویژگی‌های مکانیکی منحصربه‌فرد، مرزهای تحمل بار و مقاومت در برابر لرزش و خمش را جابه‌جا کرده است.
این مقاله جامع و استراتژیک، با هدف ایجاد عمیق‌ترین و فنی‌ترین محتوای موجود به زبان فارسی، تمامی جنبه‌های مربوط به تیرآهن بال‌پهن را از تعریف ساده تا جزئی‌ترین تفاوت‌های فنی و اقتصادی شامل خواهد شد. در این راهنما، خواهید آموخت که چرا مهندسان سازه در سراسر جهان، برای پروژه‌های حیاتی، تنها به تیرآهن هاش (H-Beam) اعتماد میکنند و چگونه با تسلط بر تفاوت‌های انواع آن (HEA، HEB و HEM)، بهینه‌ترین انتخاب را برای هر موقعیت ساختمانی انجام دهید.
بخش ۱: تعریف، مبانی و مشخصات فنی تیرآهن هاش (بال‌پهن)

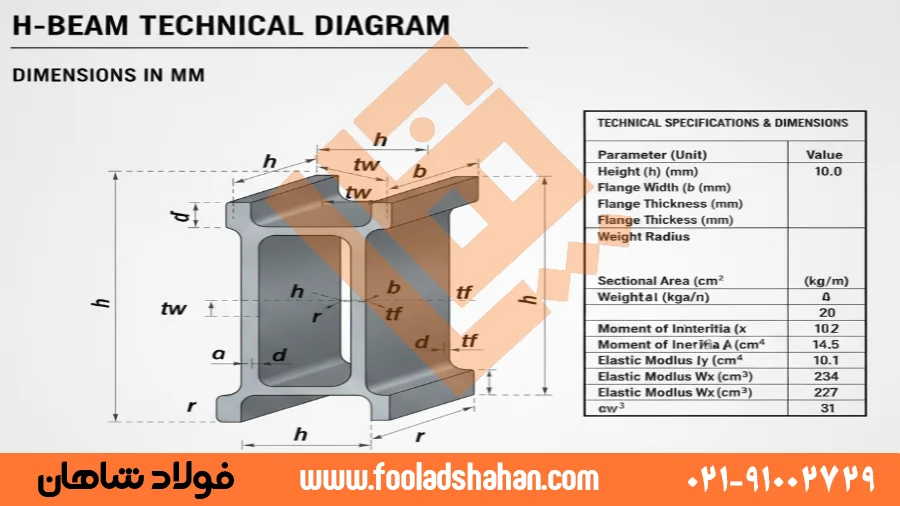

۱.۱. تیرآهن هاش (H-Beam) یا بال‌پهن چیست؟ (تعریف جامع مهندسی)
تیرآهن هاش یک مقطع فولادی با سطح مقطع مشابه حرف H لاتین است. ویژگی متمایز کننده آن نسبت به تیرآهن معمولی (I-Beam)، عرض بالهای آن است. در تیرآهن هاش، عرض بال‌ها (Flanges) تقریباً برابر یا بزرگتر از ارتفاع کلی مقطع (Depth) است. به همین دلیل، نام فنی و رایج آن در بازار ایران تیرآهن بال‌پهن یا تیرآهن عریض است. این تقارن و پهنای بال، توزیع تنش و باربری را به شکل فوق‌العاده‌ای بهبود می‌بخشد، به نحوی که تیرآهن هاش برای تحمل بارهای محوری و همچنین بارهای جانبی و لرزه‌ای، عملکردی به مراتب بهتر از تیرآهن I شکل از خود نشان می‌دهد.
۱.۱.۱. وجه تسمیه و نام‌گذاری‌های استاندارد
نام‌گذاری تیرآهن هاش بر اساس استاندارد DIN آلمان و سایر استانداردهای اروپایی انجام شده است. در حالی که در ایران بیشتر از لفظ “هاش” یا “بال‌پهن” استفاده میشود، نام‌های فنی و بین‌المللی آن عبارتند از:
- H-Beam: نام رایج انگلیسی به دلیل شکل ظاهری.
- Wide Flange Beam: نام تخصصی‌تر به دلیل پهنای بال‌ها.
- IPB (I-Profile Broad Flange): نام استاندارد آلمانی که مخفف “پروفیل I با بالهای پهن” است.
- W-Shape: نام مورد استفاده در استاندارد ASTM آمریکا (شکل عریض).
نکته کلیدی سئو (شکاف کلمات کلیدی): تمرکز ما در این مقاله بر نام‌های «تیرآهن هاش» و «تیرآهن بال‌پهن» خواهد بود تا شکاف رقبا در پوشش این اصطلاح کلیدی برطرف شود.
۱.۲. تفاوت اساسی و حیاتی تیرآهن هاش (بال‌پهن) و تیرآهن معمولی (IPE و INP)
درک تفاوت بین تیرآهن بال‌پهن (هاش) و تیرآهن‌های استاندارد IPE (که در ایران به وفور استفاده میشود) اولین قدم برای انتخاب صحیح در یک پروژه مهندسی است. این تفاوت‌ها تنها در ظاهر نیستند، بلکه مستقیماً بر مقاومت، وزن، ظرفیت باربری و حتی قیمت تأثیر می‌گذارند.
| ویژگی فنی | تیرآهن هاش (H-Beam/IPB) | تیرآهن معمولی (I-Beam/IPE) |
|---|---|---|
| شکل هندسی | شبیه حرف H لاتین | شبیه حرف I لاتین |
| ضخامت بال | بال‌ها ضخامت یکنواخت و ثابتی دارند. | بال‌ها از جان به سمت لبه‌ها نازک میشوند (دارای شیب داخلی). |
| عرض بال (b) | تقریباً برابر یا بزرگتر از ارتفاع مقطع (h) است. | معمولاً بسیار کمتر از نصف ارتفاع مقطع (h) است. |
| نقش کلیدی | ستونها (Columns) و تیرهای سنگین با خمش بالا | تیرها (Beams) و کاربردهای سبکتر |
| مقاومت خمشی | بسیار بالا (به دلیل توزیع یکنواخت بال‌ها) | خوب، اما در برابر هاش ضعیف‌تر است. |
| ظرفیت محوری | فوق‌العاده (به دلیل سطح مقطع بزرگ و متعادل) | ضعیف (برای بارهای محوری سنگین مناسب نیست) |
| قیمت نهایی | بالاتر (به دلیل وزن بیشتر و پیچیدگی تولید) | پایینتر |
| استاندارد رایج | “DIN 1025-3 (HEA), 1025-4 (HEB)” | DIN 1025-1 |
| طول تولید | امکان تولید در طولهای بلندتر (تا ۱۵ متر) | محدودتر (معمولاً تا ۱۲ یا ۱۴ متر) |
بخش ۲: انواع تیرآهن هاش و استانداردهای کلیدی (HEA، HEB و HEM)
تیرآهن بال‌پهن به سه دسته اصلی طبقه‌بندی میشود که هر کدام برای شرایط باربری و اقتصادی خاصی بهینه شده‌اند. درک تفاوت‌های این سه نوع (HEA، HEB و HEM) برای هر مهندس یا خریدار تیرآهن هاش ضروری است.
۲.۱. طبقه‌بندی انواع تیرآهن هاش: مقایسه HEA، HEB و HEM
این سه دسته، همگی مقاطع تیرآهن هاش هستند اما در میزان وزن (و به تبع آن، ضخامت جان و بال) با هم تفاوت دارند. انتخاب بین این سه نوع، یک تصمیم حیاتی در فاز طراحی سازه است که مستقیماً بر هزینه و ایمنی پروژه تأثیر میگذارد.
-
۱. تیرآهن هاش سبک (HEA)
- نام استاندارد: IPBL (I-Profile Broad Flange, Light)
- ضخامت و وزن: سبکترین نوع در خانواده هاش است. جان و بالهای آن نسبت به HEB نازک‌تر هستند.
- کاربرد: تیرآهن HEA عموماً در جایی که باربری متوسط یا سبک مورد نیاز است، یا در سازه‌هایی که کاهش وزن مرده اهمیت دارد (مانند استفاده در تیرهای فرعی یا ستون‌های با طبقات کمتر) به کار می‌رود. از نظر اقتصادی, HEA اغلب بهینه‌ترین گزینه است. لیست قیمت تیرآهن هاش سبک (HEA)
-
۲. تیرآهن هاش سنگین (HEB)
- نام استاندارد: IPB (I-Profile Broad Flange)
- ضخامت و وزن: به عنوان استانداردترین و متعادل‌ترین نوع هاش شناخته میشود. جان و بالهای آن ضخیم‌تر از HEA و در نتیجه سنگین‌تر هستند.
- کاربرد: تیرآهن HEB رایجترین و پرکاربردترین نوع هاش است. این مقطع، انتخاب اصلی برای ساخت ستون‌های اصلی در سازههای بلندمرتبه، پل‌ها، و سازه‌هایی با بارهای سنگین و نیاز به مقاومت لرزه‌ای بالا است. لیست قیمت تیرآهن هاش سنگین (HEB)
-
۳. تیرآهن هاش فوق سنگین (HEM)
- نام استاندارد: IPBV (I-Profile Broad Flange, Reinforced/Heavy)
- ضخامت و وزن: سنگینترین نوع در این خانواده است. دارای ضخامت‌های بسیار زیاد در جان و بال است.
- کاربرد: تیرآهن HEM برای تحمل بارهای فوق‌العاده سنگین و مواقعی که نیاز به مقاومت حداکثری در برابر تنش‌های بسیار بالا، مانند پایه‌های ماشین‌آلات سنگین، سازههای نگهدارنده تجهیزات خاص صنعتی یا سازههای زیرزمینی عمیق، استفاده میشود.
اینفوگرافیک مقایسه انواع تیرآهن هاش (HEA، HEB، HEM)
۲.۲. جدول مقایسه فنی و ابعادی (HEA در مقابل HEB)
| ویژگی ابعادی | تیرآهن هاش سبک (HEA) | تیرآهن هاش سنگین (HEB) |
|---|---|---|
| ضخامت جان (tW) | کمتر | بیشتر |
| ضخامت بال (tF) | کمتر | بیشتر |
| وزن در متر | کمتر (برای یک سایز مشخص، مثلاً HEA300 از HEB300 سبکتر است) | بیشتر |
| مقاومت خمشی (I) | کمتر | بیشتر |
| سایز رایج | از 100 تا 1000 میلیمتر | از 100 تا 1000 میلیمتر |
| کاربرد رایج | تیرهای فرعی، سازههای سبک | ستون‌های اصلی، پل‌ها، بارهای سنگین |
| نام استاندارد DIN | DIN 1025-3 | DIN 1025-4 |
لیست قیمت و مشخصات تیرآهن هاش سنگین (HEB)
مثال: مقایسه وزن HEA300 و HEB300
- HEA300: وزن در متر حدود 73.8 کیلوگرم
- HEB300: وزن در متر حدود 117 کیلوگرم
بخش ۳: قدرت مکانیکی تیرآهن بال‌پهن و نقش در سازههای ضد لرزه
قابلیت‌های منحصربه‌فرد تیرآهن هاش تنها به شکل ظاهری آن محدود نمی‌شود، بلکه به شکل مستقیم بر تحلیل‌های سازه‌ای و عملکرد آن در برابر نیروهای مخرب (مانند زلزله) تأثیر میگذارد.
۳.۱. برتری تیرآهن هاش در مقاومت خمشی و پیچشی
در مهندسی سازه، دو نیروی کلیدی که یک تیر باید تحمل کند، خمش (Bending) و پیچش (Torsion) هستند.
- مقاومت خمشی (M): مقاومت یک تیر در برابر نیرویی است که می‌خواهد آن را به شکل کمان درآورد. تیرآهن هاش به دلیل پهنا و ضخامت بیشتر بال‌ها، ممان اینرسی (I) و مدول مقطع (Z) بالاتری نسبت به IPE هم‌ارتفاع خود دارد. این به معنای مقاومت خمشی بسیار بالاتر است.
- مقاومت پیچشی (T): نیرویی است که می‌خواهد مقطع را حول محور طولی خود بچرخاند. بالهای عریض تیرآهن هاش، یک سطح مقطع نزدیک به مربع (در HEB) یا مستطیل پهن ایجاد میکنند که مقاومت آن در برابر پیچش را به طرز چشمگیری افزایش می‌دهد. این عامل باعث میشود تیرآهن هاش برای استفاده در دهانه‌های عریض و همچنین به عنوان ستون، که تحت بارهای محوری و لرزه‌ای دچار لنگر پیچشی میشوند، انتخاب اول باشد.

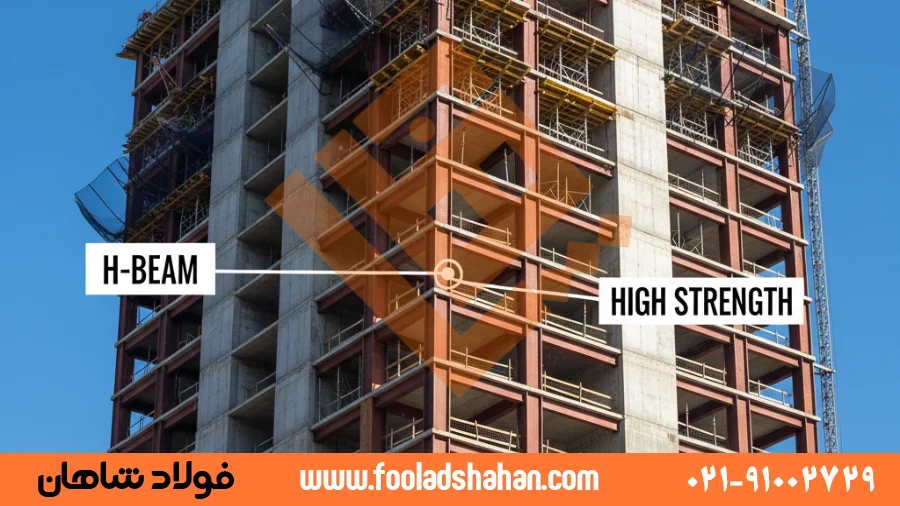

۳.۲. عملکرد تیرآهن بال‌پهن در سازههای بلندمرتبه و مناطق زلزلهخیز
سازههای فولادی که از تیرآهن هاش در ستونها و تیرهای اصلی خود استفاده میکنند، از مزایای حیاتی در برابر زلزله بهره‌مند میشوند:
- افزایش سختی جانبی (Lateral Stiffness): مقاطع بزرگتر هاش، سختی کلی سازه را افزایش می‌دهند. این به معنای کاهش تغییر مکان‌های جانبی (Drift) در هنگام زلزله است، که از آسیب دیدن عناصر غیرسازه‌ای جلوگیری میکند.
- توزیع یکنواخت تنش: تقارن در شکل H، باعث میشود تنش‌ها به شکل متقارن‌تری به فونداسیون منتقل شوند.
- ظرفیت شکل‌پذیری (Ductility): فولاد با گرید مناسب در مقاطع هاش، قابلیت جذب انرژی بالایی دارد. این قابلیت به سازه اجازه می‌دهد قبل از رسیدن به نقطه شکست، تغییر شکل دهد و انرژی زلزله را مستهلک کند.
بخش ۴: فرآیند تولید و کنترل کیفیت تیرآهن هاش
۴.۱. صفر تا صد فرآیند تولید تیرآهن هاش به روش نورد گرم
فرآیند تولید تیرآهن بال‌پهن پیچیده‌تر و دقیق‌تر از تولید تیرآهن معمولی است و عمدتاً از طریق فرآیند نورد گرم (Hot Rolling) در کارخانجات فولاد صورت می‌گیرد:
- آماده‌سازی شمش: ماده اولیه، شمش‌های فولادی یا بیلت‌ها هستند که باید با ترکیب شیمیایی دقیق (معمولاً گرید St37 یا St52) آماده‌سازی شوند.
- گرمایش اولیه: شمش‌ها در کوره‌های مخصوص تا دمای حدود 1200 درجه سانتی‌گراد (دمای نورد) گرم میشوند.
- نورد اولیه (Roughing Mill): شمش گداخته وارد خطوط نورد میشود. مجموعه‌ای از غلتک‌های بزرگ (Rollers) با فشار بسیار زیاد، شکل مقطع را به سمت H شدن هدایت میکنند. در این مرحله ابعاد کلی کاهش می‌یابد.
- نورد میانی (Intermediate Mill): غلتک‌های دقیق‌تر، شکل نهایی بال‌ها و جان را ایجاد میکنند و بال‌ها را تا رسیدن به پهنای مورد نظر عریض میکنند. این مرحله، نیاز به تنظیمات بسیار دقیق غلتک‌ها برای حفظ ضخامت یکنواخت بال (در هاش) دارد.
- نورد پایانی (Finishing Mill): ابعاد نهایی، تلرانس‌ها و کیفیت سطح مقطع نهایی میشود.
- سرد کردن و برش: تیرآهن‌های نورد شده به صورت کنترل شده خنک شده و توسط گیوتین‌ها یا اره‌های مخصوص در طولهای استاندارد (معمولاً ۶، ۱۲ یا ۱۵ متر) بریده میشوند.
بخش ۵: عوامل مؤثر بر قیمت و خرید تیرآهن هاش
۵.۱. مهمترین عوامل مؤثر بر قیمت تیرآهن بال‌پهن
برای مشاهده آخرین نرخ‌ها و لیست قیمت روز تیرآهن هاش به صورت روزانه، می‌توانید روی لینک کلیک کنید.
قیمت نهایی تیرآهن هاش مانند سایر مقاطع فولادی تحت تأثیر عوامل متعددی است، اما سه عامل زیر بیشترین نقش را ایفا میکنند:
- وزن و نوع هاش (HEA، HEB، HEM): واضح است که هرچه مقطع سنگین‌تر باشد (مانند HEM)، به ازای هر متر طول، قیمت بالاتر است. وزن به عنوان تعیین‌کننده‌ترین عامل قیمت‌گذاری مطرح است.
- برند و کشور تولیدکننده: تیرآهن‌های هاش وارداتی (مانند برندهای کره‌جنوبی، ترکیه و روسیه) به دلیل کیفیت ساخت و دقت ابعادی بالا، معمولاً قیمتی بالاتر از تولیدکنندگان داخلی دارند.
- طول شاخه (۱۲ یا ۱۵ متر): طولهای ۱۵ متری به دلیل کاهش ضایعات در پروژه‌های بزرگ و دشواری حمل‌ونقل و تولید، معمولاً قیمت بالاتری نسبت به طولهای ۱۲ متری دارند.
۵.۲. نکات حیاتی هنگام خرید هاش وارداتی
مهمترین چالش در خرید هاش وارداتی، عدم تطابق وزن واقعی با وزن اسمی است.
- کنترل وزن با باسکول: خریداران باید حتماً وزن هر شاخه را در هنگام تحویل با باسکول کنترل کنند. برخی تولیدکنندگان (به ویژه در بازارهای شرق آسیا) وزن مقطع را کمی پایینتر از جدول اشتال تولید میکنند (مثلاً هاش ۲۰ سانتی‌متر را با وزن HEA تولید میکنند).
- بررسی تلرانس ابعادی: دقت در ابعاد، به خصوص ضخامت بال و جان، برای مهندسان سازه حیاتی است. این مقاطع باید در محدوده تلرانس‌های استاندارد DIN یا EN باشند.
جمع‌بندی: تیرآهن هاش، انتخابی برای سازههای ماندگار
تیرآهن هاش (H-Beam) فراتر از یک مقطع فولادی است؛ این محصول، نماد پیشرفت و مقاومت در مهندسی عمران مدرن است. انتخاب میان سه نوع HEA (سبک)، HEB (استاندارد) و HEM (فوق سنگین) باید با دقت مهندسی و بر اساس نیازهای باربری و اقتصادی پروژه صورت گیرد. با توجه به مقاومت لرزه‌ای و استحکام خمشی فوق‌العاده‌ای که تیرآهن بال‌پهن ارائه می‌دهد، استفاده از آن در پروژه‌های حیاتی و بلندمرتبه، یک الزام فنی محسوب میشود.
پرسش‌های متداول (FAQ) در مورد تیرآهن هاش
تیرآهن هاش یک مقطع فولادی با سطح مقطع H شکل است که عرض بالهای آن (Flanges) تقریباً برابر یا بزرگتر از ارتفاع کلی مقطع است. تفاوت اصلی آن با IPE (تیرآهن معمولی I شکل) در همین پهنای بال یکنواخت است که باعث مقاومت خمشی و محوری بسیار بالاتر در هاش میشود و آن را برای ستونها ایدهآل میکند.
- HEA (سبک): کمترین وزن، با بال و جان نازک‌تر از **HEB**. برای بهینه‌سازی وزن مرده سازه.
- HEB (سنگین): نوع استاندارد، با بال و جان ضخیم‌تر از **HEA**. انتخاب اصلی برای ستونها.
- HEM (فوق سنگین): سنگینترین وزن با ضخامت‌های بسیار زیاد. فقط برای بارهای فوق سنگین و شرایط بحرانی استفاده میشود.
تیرآهن هاش معمولاً در طولهای استاندارد ۱۲ متر و ۱۵ متر تولید و عرضه میشود. اگرچه در برخی موارد، امکان سفارش طولهای کوتاهتر (مانند ۶ متر) نیز وجود دارد، اما طول ۱۲ و ۱۵ متری رایجترین هستند.
رایجترین گریدهای فولادی مورد استفاده برای تولید تیرآهن هاش در ایران و جهان، گرید St37 (فولاد نرمه با استحکام کششی) و به خصوص گرید St52 (فولاد پرکربن با استحکام کششی) هستند. گرید St52 به دلیل استحکام و انعطافپذیری بالاتر، برای سازههای بلندمرتبه و مناطق زلزلهخیز ترجیح داده میشود.
اصلیترین چالش، عدم تطابق وزن واقعی با وزن اسمی (جدول اشتال) است. خریداران باید حتماً وزن هر شاخه را در هنگام تحویل با باسکول کنترل کنند، زیرا برخی تولیدکنندگان وزن را کمی پایینتر از استاندارد تولید میکنند و این اختلاف بر قیمت نهایی و محاسبات مهندسی تأثیر میگذارد.
