راهنمای جامع محاسبه وزن ورق سیاه + فرمول آنلاین و جدول استاندارد وزن
ورقهای فولادی نورد گرم که در بازار ایران و جهان با نام تجاری ورق سیاه (Hot Rolled Sheet) شناخته میشوند، سنگ بنای صنایع مادر، سوله سازی، خودروسازی، لولهسازی و ساخت مخازن تحت فشار هستند. در زنجیره تامین آهنآلات، مبنای خرید، فروش و صدور فاکتور نهایی همواره بر حسب کیلوگرم (وزن واقعی باسکول) انجام میپذیرد. از این رو، تسلط علمی و عملی بر روشهای محاسبه وزن ورق سیاه اهمیت بسیار بالایی دارد. هرگونه اشتباه محاسباتی نهتنها بودجه مالی پروژهها را دستخوش زیانهای سنگین میکند، بلکه خطاهای مهندسی در محاسبه بار مرده سازهها را نیز به دنبال دارد.
اگر به عنوان مهندس ناظر، سرپرست کارگاه یا خریدار آهنآلات قصد تهیه این مقاطع را دارید، وبسایت مرجع فولاد شاهان به عنوان پلتفرم تخصصی تامین مقاطع فولادی کشور، در این راهنمای همهجانبه تجربی به شما آموزش میدهد که چگونه با استفاده از روابط متالورژیکی، جدول اشتال و ابزارهای دیجیتال، محاسبات وزنی را با کمترین میزان خطا انجام دهید.
چرا محاسبه دقیق وزن ورق سیاه پیش از خرید حیاتی است؟
بر خلاف ورقهای سرد نظیر روغنی و گالوانیزه که دارای ضخامتهای بسیار نازک و یکنواخت هستند، ورق سیاه بازه ضخامتی بسیار گستردهای (از ۱.۵ میلیمتر تا بیش از ۱۰۰ میلیمتر) دارد. ورقهای گرم به علت تولید در دمای فراتر از سرخشدن فولاد (بالای $930^{\circ}C$) تحت فرآیند نورد شدید مکانیکی قرار میگیرند. این شیوه تولید ناگزیر باعث ایجاد مقداری تولرانس ضخامت در ورق میشود.
دلایل اصلی که شما را ملزم به تخمین وزن پیش از نهایی کردن سفارش و پرداخت وجه بر اساس قیمت ورق سیاه میکند عبارتند از:
- تشخیص اصالت و کیفیت بار: ورقهای تقلبی یا اصطلاحاً «ورقهای سبک زیرپلهای» با ضخامتهای کمتر از ضخامت اسمی فاکتور به فروش میرسند. تطبیق وزن تئوریک با باسکول، دست متقلبان را رو میکند.
- محاسبات باربری سازه: در طراحی سولهها و پلهای فلزی، وزن کل ورق سیاه به کار رفته در شاهتیرها و ستونها باید دقیقاً مطابق دفترچه محاسبات باشد تا از فروریختن سازه تحت تنشهای جانبی جلوگیری شود.
- کنترل هزینههای لجستیک و حملونقل: دانستن وزن دقیق برای انتخاب تریلی، کامیون تک یا جفت و اخذ مجوزهای باربری ترافیکی در جادهها کاملاً ضروری است.
مبانی فیزیکی و فرمول طلایی محاسبه وزن ورق سیاه
پایه و اساس فرمول محاسباتی وزن آهنآلات مسطح بر قانون ساده فیزیک یعنی چگالی ماده استوار است. بر اساس استانداردهای بینالمللی نظیر استاندارد معتبر هندسی ورقهای ساختمانی ASTM A568، وزن یک قطعه فولادی تخت را با به دست آوردن حجم آن (حاصلضرب طول در عرض در ضخامت) و ضرب کردن آن در چگالی فولاد تخمین میزنند.
فرمول مهندسی وزن ورق سیاه ساختمانی (کربنی): با استفاده از رابطه زیر و وارد کردن ابعاد بر حسب واحد استاندارد، وزن نهایی را بر حسب کیلوگرم به دست آورید:
وزن ورق سیاه (کیلوگرم) = [طول (متر) × عرض (متر) × ضخامت (میلیمتر) × 7.85]
اشتباه رایج و زیانبار تجربی: برخی از کارگاههای برشکاری و آهنفروشان غیرحرفهای، در محاسبات سرانگشتی خود عدد چگالی فولاد را رند کرده و برابر با ۸ در نظر میگیرند. استفاده از عدد ۸ به جای **۷.۸۵** در خرید یک محموله ۵۰ تنی ورق سیاه، محاسبات شما را حدود ۱ تن (۱۰۰۰ کیلوگرم) خطا داده و منجر به پرداخت هزینههای اضافی گزاف بر روی فاکتور میشود! همواره اصرار داشته باشید محاسبات فاکتور بر پایه عدد علمی ۷.۸5 انجام شود.
تفاوت چگالی در گریدهای ST37 و ST52
ورقهای گرم معمولاً در دو استاندارد معروف ساختمانی (گرید نرم ST37) و صنعتی-مخزنی (گرید پرمقاومت ST52) تولید میشوند. از نظر تالورژیکی، تفاوت در درصد کربن و مقدار بسیار ناچیز عناصر آلیاژی نظیر منگنز و سیلیسیم در ورق ST52، چگالی این دو ورق را تغییر چندانی نمیدهد. بنابراین چگالی هر دو گرید در محاسبات تجاری دقیقاً همان **۷.۸۵** گرم بر سانتیمتر مکعب فرض میشود. برای مطالعه جزییات بیشتر در خصوص این استانداردها میتوانید به بخش مقالات تخصصی در وبلاگ فولاد شاهان مراجعه کنید.
ماشین حساب آنلاین محاسبه وزن ورق سیاه (فولاد شاهان)
برای سهولت کار مهندسان و خریداران گرامی، ابزار تعاملی زیر را به صورت اختصاصی با آخرین متدهای برنامهنویسی برای محاسبات دقیق آنلاین طراحی کردهایم. کافیست ابعاد مدنظر خود را وارد کرده تا وزن دقیق شیت و کل بار به صورت در لحظه و آنی به شما نمایش داده شود:
جدول وزن استاندارد ورق سیاه (ابعاد رند بازار)
در جدول زیر، بر اساس فرمول استاندارد متالورژی دین آلمان (DIN 1017) و جدول وزنی اشتال، وزن تقریبی پرمصرفترین ورقهای سیاه تولیدی کارخانجاتی نظیر فولاد مبارکه اصفهان، فولاد اکسین خوزستان، فولاد کاویان، نورد لوله اهواز و مجتمع فولاد گیلان را دستهبندی کردهایم:
| ضخامت (میلیمتر) | عرض (متر) | طول (متر) | مساحت شیت (مترمربع) | وزن تئوریک تک شیت (کیلوگرم) | کاربری متداول مهندسی |
|---|---|---|---|---|---|
| 2 | 1.00 | 2.00 | 2.00 | 31.40 | صنایع فلزی سبک، قفسه سازی و پروفیل های باز |
| 2 | 1.25 | 2.50 | 3.12 | 49.10 | تولید لولههای صنعتی و شاسی خودرو سبک |
| 3 | 1.25 | 6.00 | 9.00 | 211.95 | سولهسازی، پلههای اضطراری و تیرورقهای باربر |
| 4 | 1.50 | 6.00 | 9.00 | 282.60 | بدنه تریلرها، تانکرهای نیمهسنگین و دکلها |
| 5 | 1.50 | 6.00 | 9.00 | 353.25 | ستونهای باکس فلزی و دکلهای مخابراتی سنگین |
| 8 | 1.50 | 6.00 | 9.00 | 565.20 | پیسینگها و شالودههای پایه سازه، صنایع ماشینسازی |
| 10 | 1.50 | 6.00 | 9.00 | 706.50 | ماشینآلات راهسازی، چرخدندههای عظیم و بیسپلیتها |
| 15 | 2.00 | 6.00 | 12.00 | 1,413.00 | مخازن گاز پرفشار، بدنه کشتیها و دیوارههای ضد انفجار |
| 20 | 2.00 | 6.00 | 12.00 | 1,884.00 | صنایع پتروشیمی، پایه پلهای معلق صنعتی و نظامی |
تاثیر فرآیند برشکاری ورق سیاه بر روی وزن و کیفیت نهایی قطعات
یکی از مباحث بسیار مهم در زمان خرید ورق فولادی، چگونگی تبدیل کویل به شیت یا تولید قطعات با اشکال هندسی پیچیده (مانند رینگها، واشرها، لچکیها و صفحات بیسپلیت) است. خدمات برشکاری ورق سیاه نقشی اساسی در تعیین مقدار پرت یا ضایعات ورق و در نتیجه وزن بار خالص تحویلی بر عهده دارد.
در ادامه، روشهای متداول برشکاری و میزان تاثیر آنها بر روی دقت ابعادی و وزن نهایی آورده شده است:
- برشکاری با گیوتین (شیرینگ): روشی فیزیکی و با سرعت بالا برای خطوط صاف. این روش هیچگونه سوختگی فلز (پرت حرارتی) ندارد و قطعه حاصل به وزن تئوریک نزدیکتر است؛ اما برای ضخامتهای بسیار بالا کاربرد ندارد.

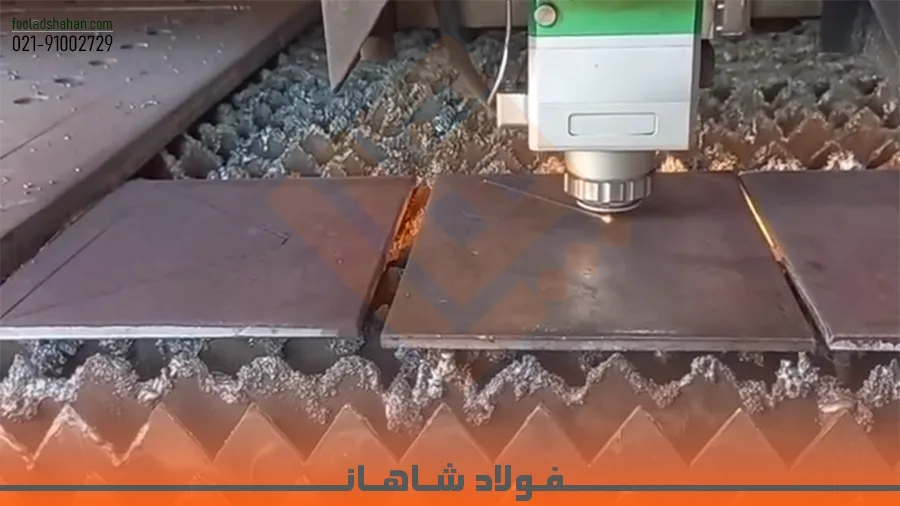

- برش لیزر (CNC Laser): دقیقترین تکنولوژی حال حاضر که میزان پرت ورق را به حداقل ممکن میرساند. عرض شیار برش (Kerf) در لیزر کمتر از ۰.۵ میلیمتر است؛ بنابراین قطعات بریده شده وزنی فوقالعاده دقیق مطابق نقشههای نرمافزار اتوکد خواهند داشت.
- برش هواگاز (Oxy-Fuel): متداولترین شیوه برای ضخامتهای بالا (پلیتها). در این روش، حرارت ناشی از اکسیژن و گاز باعث ذوب بخشی از فلز در خط برش میشود که میتواند پرت وزنی بسیار جزئی به صورت اکسید آهن ایجاد نماید.
- برش پلاسما: برای ضخامتهای متوسط با سرعت فوقالعاده بالا. پلاسما به دلیل ایجاد شیار برش پهنتر نسبت به لیزر، تا حدی تلرانس بیشتری ایجاد کرده و وزن قطعه نهایی ممکن است به مقدار بسیار ناچیزی از محاسبات تئوریک فاصله بگیرد.
آشنایی با تکنیکهای کلاهبرداری در بازار آهنآلات (چالش وزن واقعی و تئوریک)
متاسفانه به دلیل حاشیه سود بالا در تناژهای سنگین مقاطع فولادی، رفتارهای غیرحرفهای متعددی از سوی واسطههای فاقد اعتبار در بازار آهن گزارش شده است. آگاهی از این الگوها، ایمنی مالی پروژه شما را بیمه میکند:
تکنیک ورقهای زیرپلهای (Low Tolerance Sheets): این ورقها در خطوط نوردی غیراستاندارد با ضخامت پایینتر تولید میشوند. به عنوان مثال، ورقی به اسم ضخامت ۲ میلیمتر فاکتور میشود ولی ضخامت واقعی آن با میکرومتر ۱.۸ میلیمتر است. در یک تریلی بار ۲۴ تنی، خریدار متوجه کمبود فیزیکی ورق نخواهد شد مگر با وزنکشی دقیق یا فرمول چگالی علمی!
جهت به حداقل رساندن این ریسکها اقدامات زیر را توصیه میکنیم:
- خرید با شرط باسکول دوگانه: در تمام فاکتورهای رسمی خود ذکر کنید که ملاک تسویه مالی نهایی، قبض باسکول دوگانه معتبر مبدا و مقصد است.
- بررسی شناسنامه بار (پلاک کویل): تمام کارخانجات تراز اول نظیر مبارکه اصفهان، اطلاعات کویل را شامل وزن ناخالص، خالص، تلرانس ضخامت و شماره ذوب بر روی بار حک و پلاککوبی فلزی میکنند. این پلاک را با مشخصات مندرج در فاکتور فولاد شاهان تطبیق دهید.
راهکار ویژه مهندسین عمران: به منظور ممانعت از دفرمگی ورقهای سیاه در انبارگاه کارگاه، چیدمان ورقها را همواره بر روی خرپاهای چوبی خشک و با فاصله مناسب از سطح زمین مرطوب انجام دهید. ایجاد زنگزدگی شدید در سطح ورق نهتنها از کیفیت جوشکاری و رنگآمیزی نهایی میکاهد، بلکه باعث ریزش پوستهای و تغییر بسیار جزیی جرم سطحی بار خواهد شد.
نتیجهگیری و راهنمای سفارش اقتصادی
محاسبه وزن ورق سیاه پیششرط یک خرید آگاهانه، مهندسی و دور از هرگونه زیان مالی است. استفاده توامان از فرمول ریاضی دقیق، جدول استاندارد و ماشین حسابهای آنلاین مانند ابزار ارائه شده در این مقاله، تضمینکننده موفقیت فرآیند خرید شماست.
مجموعه فولاد شاهان به عنوان مرجع معتبر توزیع و برشکاری انواع ورقهای آلیاژی و صنعتی در سراسر ایران، آماده ارائه فاکتور رسمی، گواهی کالیبراسیون کالا و خدمات برشکاری با دقت صدم میلیمتر است. جهت استعلام قیمت ورق سیاه و ثبت سفارشات رول یا برشی خود، همین امروز با کارشناسان فنی و فروش ما در ارتباط باشید.
- ASTM A568 / A568M: Standard Specification for Steel Sheet, Carbon, Structural, and High-Strength, Low-Alloy, Hot-Rolled and Cold-Rolled. [مشاهده سند در ASTM]
- DIN EN 10025: Hot rolled products of structural steels – Technical delivery conditions. [مشاهده استاندارد DIN]
- سازمان ملی استاندارد ایران (INSO 3694): ورقهای فولادی کربنی نورد گرم ساختمانی – ویژگیها و روشهای متالورژیکی آزمون.
