مراحل اصلی ساخت ریل فولادی چگونه است؟

مراحل اصلی شامل تهیه فولاد مذاب، پالایش و تنظیم ترکیب شیمیایی، ریختهگری پیوسته برای تولید شمش (بلوم)، نورد گرم برای شکلدهی پروفیل، عملیات حرارتی (در صورت نیاز)، صافکاری، برش و در نهایت کنترل کیفیت دقیق با آزمونهای غیرمخرب است.

چرا از فولاد ضد زنگ (Stainless Steel) برای ساخت ریل راه آهن استفاده نمیشود؟

چند دلیل اصلی وجود دارد: اولاً، هزینه فولاد ضد زنگ چندین برابر فولاد کربنی است که استفاده از آن را غیراقتصادی میکند. ثانیاً، بسیاری از گریدهای فولاد ضد زنگ، سختی و مقاومت به سایش مورد نیاز را ندارند. فولادهای کربنی-منگنزی مخصوص ریل، بهترین توازن را بین قیمت، استحکام، سختی و طول عمر ارائه میدهند.

صفر تا صد انواع ریل فولادی: راهنمای جامع انتخاب، استانداردها و خرید

Q: پرمصرف ترین نوع ریل در ایران کدام است؟

برای خطوط اصلی راه آهن، پرمصرفترین استانداردها UIC60 و UIC54 هستند. برای جرثقیلها، ریلهای تیپ A (مانند A75 و A100) کاربرد فراوانی دارند.

Q: قیمت ریل فولادی چگونه محاسبه میشود؟

قیمت بر اساس چندین عامل کلیدی محاسبه میشود: نوع و استاندارد ریل، وزن هر متر، قیمت جهانی فولاد و مواد اولیه، حجم سفارش، هزینههای حملونقل، و نوسانات ارزی (برای محصولات وارداتی). برای دریافت قیمت دقیق، باید بر اساس نیاز پروژه خود استعلام بگیرید.

ریل فولادی به‌عنوان یکی از مهم‌ترین مقاطع در صنعت حمل‌ونقل ریلی و پروژه‌های صنعتی شناخته می‌شود. نخستین بار در سال ۱۸۵۷ ریل فولادی در انگلستان نصب شد و از آن زمان به‌دلیل دوام و مقاومت بالا جایگزین ریل‌های آهنی شد. امروزه استانداردهای بین‌المللی مانند UIC54 و UIC60 پرکاربردترین انواع ریل در جهان هستند که با مشخصات هندسی دقیق و وزن استاندارد تولید می‌شوند.

انتشار در 19 شهریور 1404 1076 بازدید 52 دیدگاه

راهنمای جامع انواع ریل فولادی ۱۴۰۴ | قیمت و خرید + مشخصات فنی

فایل صوتی مقاله: (پادکست) راهنمای جامع ریل فولادی

آیا ترجیح می‌دهید به جای مطالعه، به محتوای این مقاله گوش دهید؟ فایل صوتی کامل مقاله “انواع ریل فولادی” را در اینجا بشنوید و در هر زمان و مکانی به اطلاعات تخصصی و کاربردی در مورد این محصول استراتژیک دسترسی پیدا کنید.

ریل فولادی، ستون فقرات نامرئی زیرساخت‌های مدرن و شریان حیاتی صنایع سنگین، نقشی فراتر از یک پروفیل فلزی ساده ایفا می‌کند. این مقطع مهندسی‌شده، که وظیفه هدایت ایمن و تحمل بارهای دینامیکی عظیم را بر عهده دارد، از خطوط ریلی بین‌قاره‌ای و شبکه‌های متروی شهری گرفته تا مسیر حرکت جرثقیل‌های غول‌پیکر در بنادر و معادن، حضوری تعیین‌کننده دارد. انتخاب صحیح نوع ریل، تضمین‌کننده ایمنی، کارایی و طول عمر یک پروژه است و عدم آگاهی از مشخصات فنی آن می‌تواند منجر به خسارات جبران‌ناپذیری شود.

در بازار پیچیده امروز، شناخت دقیق انواع ریل فولادی، استانداردهای تولید، خواص مکانیکی و عوامل مؤثر بر قیمت، برای مدیران پروژه‌ها، مهندسان و تأمین‌کنندگان امری ضروری است. این مقاله جامع از فولاد شاهان، به عنوان مرجع تخصصی شما در تأمین آهن‌آلات، نه تنها به معرفی کامل و دسته‌بندی انواع ریل‌های راه آهن، جرثقیلی و معدنی می‌پردازد، بلکه شما را با فرآیند تولید پیچیده، مشخصات فنی کلیدی و راهنمای گام به گام خرید این محصول استراتژیک آشنا می‌کند. با ما همراه باشید تا با دیدی باز و دانشی عمیق، بهترین انتخاب را برای پروژه خود رقم بزنید.

ریل فولادی چیست؟ نگاهی عمیق به ساختار و اجزا

ریل فولادی یک پروفیل نورد گرم شده با سطح مقطع مشخص و مهندسی شده است که عموماً به صورت دو رشته موازی برای ایجاد یک مسیر پایدار و با اصطکاک کم برای حرکت چرخ‌ها نصب می‌شود. وظیفه اصلی این مقطع، تحمل و توزیع یکنواخت بارهای استاتیکی (وزن وسیله نقلیه) و دینامیکی (نیروهای ناشی از حرکت، شتاب‌گیری و ترمز) به زیرسازی خود (تراورس‌ها و بالاست) است.

ساختار یک ریل استاندارد از سه بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی را بر عهده دارند:

سر ریل (Head/Crown): این بخش بالایی ریل است که مستقیماً با چرخ در تماس است. سطح آن باید دارای سختی و مقاومت به سایش بسیار بالایی باشد تا در برابر اصطکاک و فشارهای متمرکز چرخ، دچار فرسودگی زودهنگام نشود.
جان ریل (Web): بخش عمودی و میانی که سر ریل را به پایه متصل می‌کند. وظیفه اصلی جان، انتقال نیروهای عمودی از سر به پایه و همچنین مقاومت در برابر نیروهای جانبی و خمشی است.
پایه ریل (Foot/Base): بخش پهن و پایینی ریل که روی تراورس‌ها قرار می‌گیرد و وظیفه توزیع بار دریافتی از جان بر روی سطح بزرگ‌تری از تراورس را بر عهده دارد.

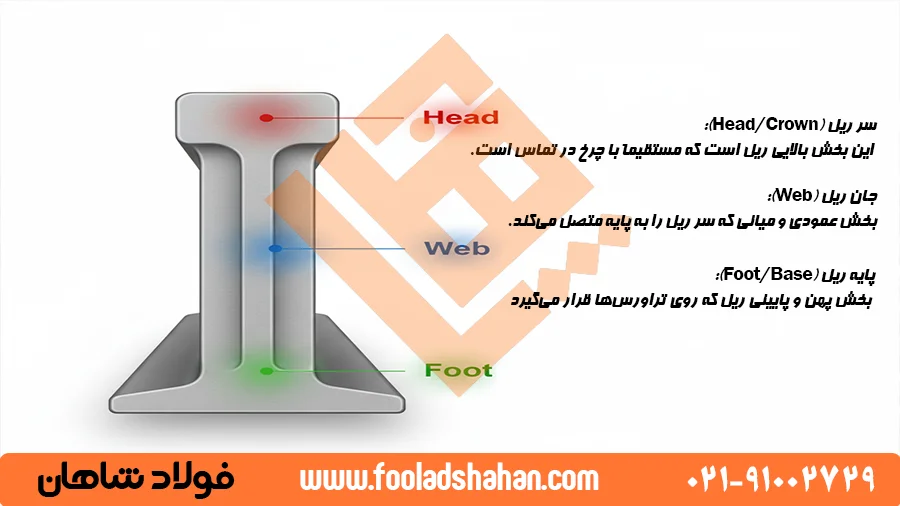

نمودار شماتیک سطح مقطع یک ریل فولادی با نمایش بخش‌های سر، جان و پایه ریل. — اجزای اصلی تشکیل‌دهنده پروفیل ریل فولادی که هرکدام برای تحمل نوع خاصی از نیرو طراحی شده‌اند.

سفر در زمان: تاریخچه تکامل ریل از چوب تا فولاد پیشرفته

مسیر تکامل ریل، داستانی جذاب از نوآوری مهندسی است که همگام با انقلاب صنعتی پیش رفته است. درک این مسیر تاریخی به ما نشان می‌دهد که چرا فولاد امروزه به عنوان ماده‌ای بی‌رقیب برای این کاربرد حیاتی شناخته می‌شود.

ریشه‌های چوبی (قرن ۱۶ تا ۱۸): اولین مسیرهای ریلی در معادن اروپایی برای حرکت واگن‌ها از جنس چوب بودند که به سرعت فرسوده می‌شدند.
عصر چدن و آهن (۱۷۶۰ تا ۱۸۵۰): با پیشرفت متالورژی، ابتدا نوارهای چدنی روی ریل‌های چوبی و سپس ریل‌های تمام چدنی ساخته شدند که شکننده بودند. در نهایت، ریل‌های آهنی جایگزین شدند که نرم بوده و سریع تغییر شکل می‌دادند.
انقلاب فولاد (از ۱۸۵۷ تا کنون): نقطه عطف تاریخ ریل، اختراع فرآیند بسمر برای تولید انبوه فولاد بود. اولین ریل فولادی در سال ۱۸۵۷ در انگلستان نصب شد و نتایج شگفت‌انگیز بود. در حالی که ریل‌های آهنی نیاز به تعویض مکرر داشتند، دوام ریل فولادی به حدی بود که پس از ۱۶ سال همچنان قابل استفاده بود! استحکام، سختی و مقاومت به سایش فوق‌العاده فولاد، آن را به ماده‌ای ایده‌آل تبدیل کرد.

دسته‌بندی جامع انواع ریل فولادی

ریل‌های فولادی را نمی‌توان در یک دسته قرار داد. آن‌ها بر اساس معیارهای مختلفی طبقه‌بندی می‌شوند تا برای کاربردهای خاص بهینه باشند. مهم‌ترین این دسته‌بندی‌ها بر اساس کاربرد، وزن و استاندارد تولید است.

۱. انواع ریل بر اساس کاربرد

الف) ریل راه آهن (Railway Rail)

این ریل‌ها پرکاربردترین نوع هستند که برای خطوط اصلی حمل‌ونقل ریلی (مسافری و باری)، خطوط مترو و قطارهای شهری استفاده می‌شوند. آن‌ها باید بتوانند سرعت‌های بالا، بارهای محوری سنگین و شرایط جوی متغیر را تحمل کنند.

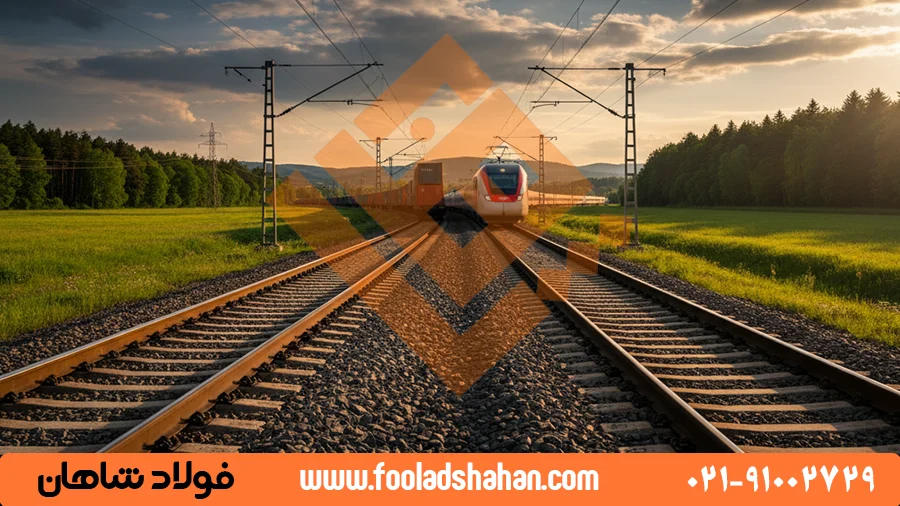

تصویری از یک خط راه آهن بین شهری با ریل‌های فولادی سنگین. — ریل‌های راه آهن، شریان‌های اصلی حمل‌ونقل کالا و مسافر در سراسر کشور هستند.

ب) ریل جرثقیل (Crane Rail)

این ریل‌ها پروفیل متفاوتی دارند و دارای سر و جان ضخیم‌تر و پایه پهن‌تر هستند تا بتوانند فشارهای متمرکز و بسیار بالای ناشی از چرخ‌های جرثقیل‌های سقفی، دروازه‌ای و بندری را تحمل کنند.

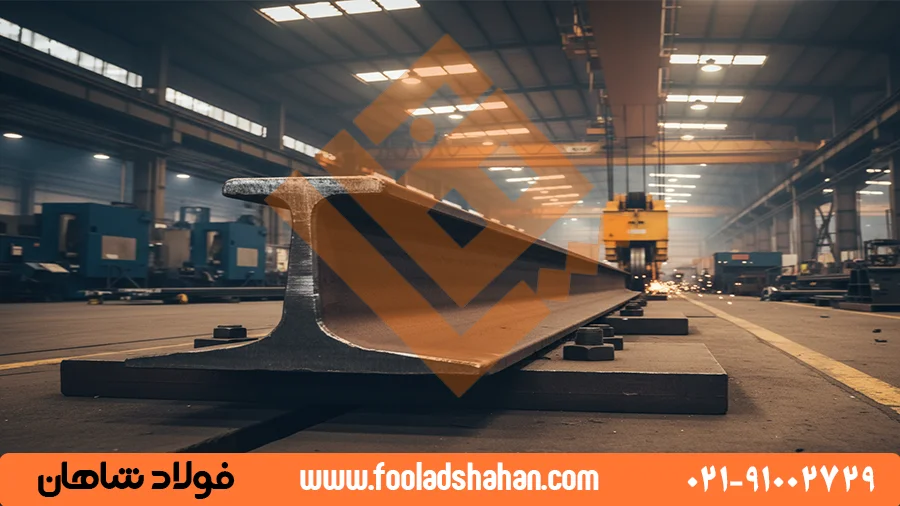

یک ریل جرثقیل فولادی تیپ A که در کف یک کارخانه صنعتی نصب شده است. — ریل‌های جرثقیلی با ساختار مستحکم خود، حرکت روان و ایمن تجهیزات سنگین را تضمین می‌کنند.

ج) ریل معدنی (Mining Rail)

این ریل‌ها معمولاً سبک‌تر از ریل‌های راه آهن هستند و برای مسیرهای حمل مواد و تجهیزات در داخل معادن (سطحی و زیرزمینی) و تونل‌ها استفاده می‌شوند.

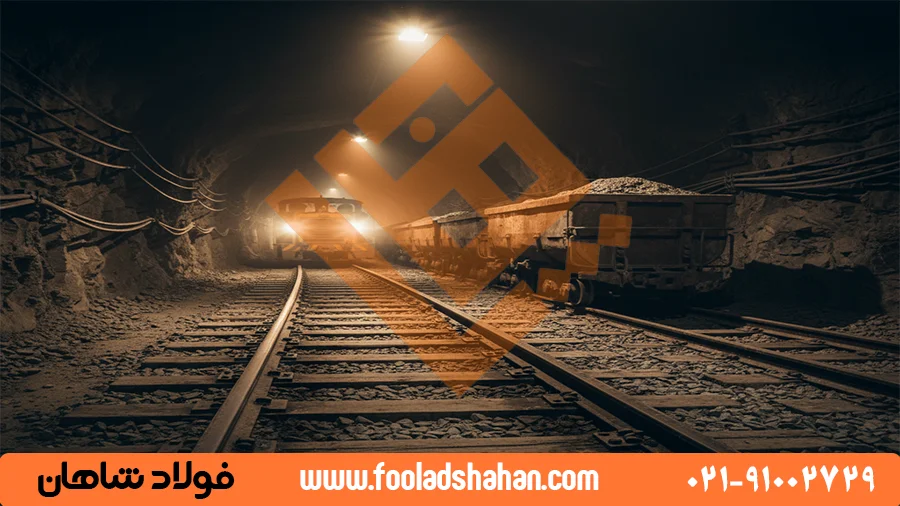

مسیر ریلی معدنی که در داخل یک تونل برای عبور واگن‌های حمل مواد معدنی نصب شده است. — ریل‌های معدنی نقش کلیدی در افزایش بهره‌وری و ایمنی عملیات استخراج دارند.

۲. انواع ریل بر اساس استاندارد تولید

استانداردهای بین‌المللی، مشخصات دقیق ابعادی، شیمیایی و مکانیکی ریل‌ها را تعریف می‌کنند. آشنایی با این استانداردها برای انتخاب صحیح محصول ضروری است.

استاندارد	منطقه/کشور	تیپ‌های رایج	توضیحات
UIC	اتحادیه بین‌المللی راه‌آهن (اروپا)	UIC60, UIC54	پراستفاده‌ترین استاندارد در ایران و بسیاری از نقاط جهان برای خطوط اصلی راه آهن.
DIN	آلمان	S49, S54	استاندارد معتبر اروپایی که مشخصات آن شباهت زیادی به UIC دارد.
تیپ R	روسیه و کشورهای CIS	R50, R65	استاندارد رایج در روسیه و کشورهای همسود که برای خطوط سنگین طراحی شده است.
تیپ A	استاندارد جهانی جرثقیل	A45, A55 تا A120	استاندارد تخصصی برای انواع ریل جرثقیل با پروفیل خاص.
JIS	ژاپن	JIS 50N, JIS 60	استاندارد صنعتی ژاپن که برای ریل‌های معدنی و راه آهن کاربرد دارد.

برای مشاهده مشخصات هندسی UIC54 / UIC60 و آشنایی با جزئیات فنی سایر استانداردها می‌توانید به منابع معتبر مراجعه کنید.

اینفوگرافیک: مقایسه استحکام کششی انواع ریل

رمزگشایی از مشخصات فنی ریل فولادی

عملکرد یک ریل در دنیای واقعی، به ترکیبی از خواص شیمیایی، مکانیکی و ابعادی آن بستگی دارد.

الف) مشخصات شیمیایی

عنصر	نماد	درصد معمول	تأثیر اصلی بر خواص ریل
کربن	C	0.60 – 0.82%	افزایش سختی، استحکام کششی و مقاومت به سایش.
منگنز	Mn	0.65 – 1.25%	افزایش سختی، استحکام و مقاومت به ضربه.
سیلیسیم	Si	0.13 – 0.60%	افزایش استحکام و سختی.
فسفر (P) و گوگرد (S)	P, S	کمتر از 0.030%	ناخالصی‌های مضر که باعث شکنندگی می‌شوند و باید به شدت کنترل شوند.

ب) مشخصات مکانیکی

استحکام کششی (Tensile Strength): حداکثر نیرویی که ریل قبل از شکستن تحمل می‌کند. برای ریل استاندارد (گرید R260)، این مقدار حدود 880 N/mm² است.
سختی (Hardness): مقاومت سطح ریل در برابر فرورفتگی. با واحد برینل (HBW) اندازه‌گیری شده و برای ریل استاندارد در محدوده 260-300 HBW قرار دارد.

از کوره تا خط آهن: مراحل پیچیده تولید ریل فولادی

تولید ریل یک فرآیند متالورژیکی بسیار دقیق و کنترل‌شده است که شامل مراحل تهیه فولاد مذاب، پالایش، ریخته‌گری پیوسته، نورد گرم و کنترل کیفیت نهایی می‌شود.

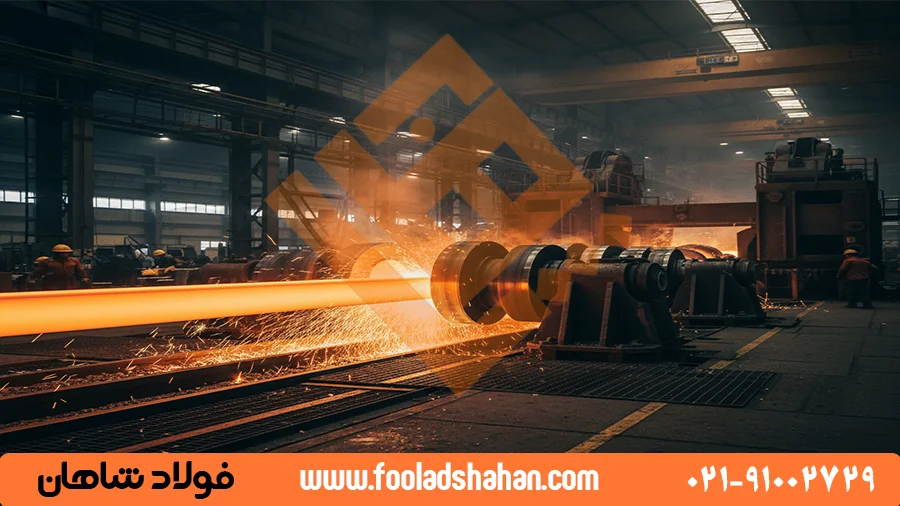

فرآیند نورد گرم ریل فولادی — فرآیند نورد گرم، قلب تپنده تولید ریل است که در آن شمش فولادی به پروفیل دقیق و مهندسی‌شده تبدیل می‌شود.

راهنمای خرید ریل فولادی: چگونه بهترین انتخاب را داشته باشیم؟

قیمت ریل‌های آهنی یک عدد ثابت نیست و تحت تأثیر عواملی متعددی مانند قیمت جهانی فولاد، نوع و وزن ریل، حجم سفارش و هزینه‌های حمل و نقل قرار دارد.

چرا خرید از فولاد شاهان یک انتخاب استراتژیک است؟

در فولاد شاهان، ما فراتر از یک فروشنده عمل می‌کنیم؛ ما شریک پروژه‌های شما هستیم.

تخصص و مشاوره: تیم کارشناسان ما به شما کمک می‌کنند تا دقیق‌ترین و اقتصادی‌ترین نوع ریل را برای پروژه خود انتخاب کنید.
تضمین کیفیت: ما تنها با معتبرترین تولیدکنندگان همکاری کرده و تمامی محصولات را با گواهی کیفیت معتبر ارائه می‌دهیم.
قیمت رقابتی: با حذف واسطه‌ها، همواره تلاش می‌کنیم تا بهترین قیمت ریل فولادی را در بازار به شما عرضه کنیم.

برای استعلام فوری قیمت روز انواع ریل، از جمله قیمت ریل آسانسوری، همین حالا با کارشناسان فروش ما تماس بگیرید و از مشاوره تخصصی رایگان بهره‌مند شوید.

سوالات متداول (FAQ) در مورد ریل فولادی

۱. ریل فولادی چیست؟

ریل فولادی یک پروفیل فلزی نورد شده از جنس فولاد آلیاژی است که برای هدایت چرخ‌ها در یک مسیر مشخص، به ویژه در راه‌آهن، مترو، معادن و مسیرهای جرثقیل استفاده می‌شود.

۲. پرمصرف ترین نوع ریل در ایران کدام است؟

برای خطوط اصلی راه آهن، پرمصرف‌ترین استانداردها UIC60 و UIC54 هستند. برای جرثقیل‌ها، ریل‌های تیپ A (مانند A75 و A100) کاربرد فراوانی دارند.

۳. چرا از فولاد ضد زنگ برای ساخت ریل استفاده نمی‌شود؟

به دلیل هزینه بسیار بالا و عدم برخورداری از سختی و مقاومت به سایش کافی در مقایسه با فولادهای کربنی-منگنزی مخصوص ریل، استفاده از فولاد ضد زنگ غیراقتصادی و ناکارآمد است.
