سیر تا پیاز پروفیل گالوانیزه؛ از کاربرد در کناف و گلخانه تا استعلام قیمت روز

تکنولوژی نورد سرد و پوشش‌دهی فلز روی (روی‌اندود کردن)، پاسخی پایدار به این چالش متالورژیکی بوده است. پروفیل گالوانیزه محصولی ارتقایافته و مهندسی‌شده است که با مجهز شدن به لایه‌ای از آند فداشونده فلز روی (Zn)، دوام استاتیکی و مقاومت کاتدی سازه را در سخت‌ترین و مرطوب‌ترین شرایط محیطی تا چندین دهه تضمین می‌نماید. در این راهنمای فوق‌تخصصی از شرکت فولاد شاهان (fooladshahan.com)، به واکاوی عمیق و همه‌جانبه مبانی شیمیایی، تکنولوژی‌های پیشرفته سرد و گرم، انواع مقاطع از کناف و گلخانه تا سازه‌های نوین سیگما، امگا و زد خورشیدی، مکانیزم‌های جوشکاری و بازرسی کیفیت نهایی در محل پروژه می‌پردازیم.

۱. مبانی متالورژیکی و شیمیایی گالوانیزاسیون؛ چگونه روی مانع اکسیداسیون آهن می‌شود؟

آهن به عنوان فلز پایه در ساختار فولادهای کربنی معمولی، تمایل شدیدی به ترکیب با اکسیژن محیط و یون‌های هیدروکسیل آب دارد. در حضور رطوبت و اکسیژن اتمسفری، واکنش اکسیداسیون آهن آغاز شده و هیدروکسید آهن یا اکسید آهن هیدراته تشکیل می‌شود که در اصطلاح عمومی بازار به آن زنگ آهن می‌گویند:

برخلاف روکش فلز روی, لایه اکسیدی آهن ساختاری به شدت سست، متخلخل، منبسط شونده و ناپایدار دارد. این پوسته به مرور زمان ترک خورده، از سطح فولاد جدا می‌شود و مسیر را برای نفوذ مجدد رطوبت به لایه‌های مرکزی مقطع باز می‌کند تا جایی که کل قطعه متلاشی گردد. فرآیند گالوانیزاسیون با ایجاد دو سد مکانیکی و الکتروشیمیایی همزمان، جلوی این روند را می‌گیرد:

۱.۱. سد مانع فیزیکی (Barrier Protection)

فلز روی مانعی فیزیکی بسیار متراکمی را روی مغزی فولاد پدید می‌آورد. اتم‌های روی در مجاورت هوا با اکسیژن و دی‌اکسید کربن اتمسفری جفت شده و تشکیل لایه‌ای غیرقابل‌حل، سخت و چسبنده به نام کربنات روی می‌دهند:

این لایه پایدار کربناتی، پایداری پوشش روی را در برابر تماس با رطوبت اتمسفری بالا برده و نرخ فرسایش شیمیایی مقطع را تا ۱۰۰ برابر نسبت به آهن معمولی کاهش می‌دهد.

۱.۲. فرآیند کاتدی آند فداشونده (Galvanic Protection)

مزیت متمایز پروفیل گالوانیزه نسبت به رنگ‌های معمولی یا روکش‌های پلیمری، خاصیت الکتروشیمیایی آن است. بر اساس جدول پتانسیل‌های استاندارد کاهش سری فلزات فعال، روی منفی‌تر از آهن بوده و تمایل بالاتری به از دست دادن الکترون دارد:

به واسطه این ویژگی، اگر پوشش روی پروفیل گالوانیزه در اثر عملیات کارگاهی (مانند برش با فرز، جوشکاری، پیچ کردن یا ضربه مکانیکی چکش) آسیب ببیند و فولاد پایه لخت شود، یک جفت گالوانیکی مینیاتوری تشکیل می‌گردد. در این پیل الکتریکی، روی نقش آند فداشونده را بازی کرده، خود را اکسید و منحل می‌کند تا الکترون‌های آزاد به سمت کاتد (مغزی آهن) جریان یابند. این جریان الکترون کاتدی مانع از تشکیل زنگ آهن شده و فولاد لخت هرگز اکسید نخواهد شد:

۲. تکنولوژی‌های آبکاری؛ مقایسه فرآیند گالوانیزه گرم، سرد و فابریک

تولید مقاطع روی‌اندود بر اساس مصارف ساختمانی یا صنعتی با استفاده از سه تکنولوژی متمایز صورت می‌پذیرد که ضخامت نهایی لایه روی را مشخص می‌سازد:

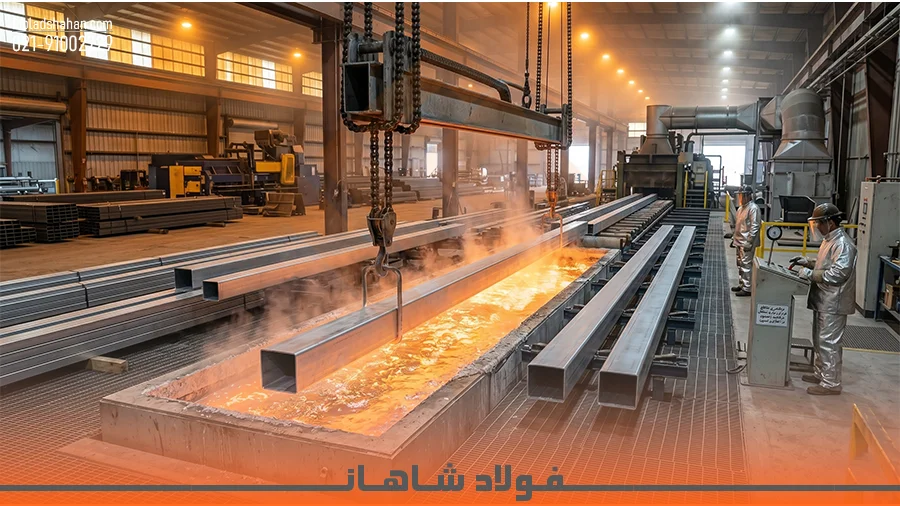

۲.۱. روش غوطه‌وری عمقی گرم (Hot-Dip Galvanizing)

این فرآیند اصیل‌ترین شیوه گالوانیزاسیون است. در این متد، مقاطع فولادی پس از طی کردن گام‌های چربی‌زدایی در حمام‌های بازی داغ، اسیدشویی در محلول کلریدریک اسید و فلاکس‌زنی جهت فعال‌سازی اتمی، درون وانی از فلز روی مذاب با خلوص حداقل ۹۸.۵ درصد در دمایی حدود ۴۴۵ الی ۴۶۰ درجه سانتی‌گراد غوطه‌ور می‌شوند. در این حالت واکنش شیمیایی نفوذی میان آهن و روی رخ داده و فازهای آلیاژی زیر از لایه‌های مرکزی به بیرون پدید می‌آیند:

• فاز گاما (γ): لایه اول چسبیده به مغزی آهن با خلوص تقریبی ۷۵٪ روی و ۲۵٪ آهن.
• فاز دلتا (δ): لایه میانی با ۹۰٪ روی و ۱۰٪ آهن که سختی فیزیکی چشمگیری در برابر سایش دارد.
• فاز زتا (ζ): لایه بعدی با ساختار کریستالی ستونی شامل ۹۴٪ روی و ۶٪ آهن.
• فاز اتا (η): لایه بیرونی شامل ۱۰۰٪ روی خالص که ظاهری درخشان به مقطع می‌دهد.

۲.۲. روش الکتروشیمیایی سرد (Electro-Galvanizing)

در این شیوه الکترولیز، یون‌های مثبت روی موجود در محلول الکترولیت اسیدی به وسیله جریان مستقیم برق (DC) روی سطح کاتد (مقطع فولادی) رسوب داده می‌شوند. پیوند ایجاد شده فیزیکی و سطحی بوده و ضخامت لایه نازک است، اما سطح نهایی محصول فاقد زبری، کاملاً صیقلی، براق و هموار خواهد بود.

۲.۳. روش گالوانیزه فابریک (Pre-Galvanized)

بخش بزرگی از لوله‌ها و پروفیل‌های کناف موجود در بازار به طور مستقیم از شکل‌دهی و خم‌کاری ورق گالوانیزه فابریک (که پیش‌تر به صورت پیوسته در کارخانجات بزرگی نظیر فولاد مبارکه تولید شده‌اند) رول‌فرمینگ می‌شوند. در این حالت درز جوش مقطع پس از جوشکاری، مجدداً با اسپری‌های غنی از پودر روی ترمیم و احیا می‌گردد.

۳. تنوع مقاطع گالوانیزه؛ از نبشی و ناودانی تا مقاطع سیگما، امگا و زد خورشیدی

مقاطع روی‌اندود شده متناسب با بارهای استاتیکی و دینامیکی مهندسی، در اشکال باز و بسته نورد می‌شوند تا پاسخگوی نیازهای شاسی‌کشی و زیرسازی کارگاهی باشند:

۳.۱. پروفیل سیگما (Sigma Profile)؛ اوج مقاومت ساختاری

پروفیل سیگما با داشتن شکلی هندسی شبیه به حرف یونانی Σ (سیگما) در ردیف مقاطع باز بسیار پیشرفته نورد سرد قرار دارد. خم‌های مهندسی پی‌درپی اعمال شده در راستای بال و جان این پروفیل، ممان اینرسی خمشی آن را نسبت به وزن فلز پایه به طور شگفت‌انگیزی افزایش می‌دهد. پروفیل سیگما گالوانیزه به دلیل داشتن صلبیت بسیار بالا، بازوی اصلی طراحی استراکچرهای خورشیدی مدرن و شاسی مهار پنل‌های نیروگاهی است؛ چرا که بدون شکم‌دادگی قادر است بارهای بادی سهمگین کویری را مهار نماید.

۳.۲. پروفیل امگا (Omega Profile) و پروفیل زد (Z)

پروفیل‌های امگا با شکلی کلاه‌مانند نظیر حرف یونانی Ω (امگا) بیشتر به عنوان ریل‌های نگهدارنده در پوشش‌های چندلایه سقف‌های شیب‌دار، پروفیل مهار لوله‌ها و به عنوان زوار نگهدارنده نما به کار می‌روند. پروفیل زد (Z) نیز به عنوان پرلین باربر سقف سوله‌ها و بخش شیب‌دار پایه‌های نیروگاه‌های خورشیدی استفاده می‌شود تا تقسیم نیرو به بهترین شکل متمایز گردد.

۴. کاربردهای استراتژیک؛ مهاربندی کناف، سوله‌های گلخانه‌ای و استراکچرهای خورشیدی

پروفیل گالوانیزه به عنوان ستون فقرات مهاربندی در صنایع مدرن ساخت‌وساز خشک، صنعت گلخانه‌سازی مدرن و انرژی‌های پاک خورشیدی شناخته می‌شود:

۴.۱. سیستم کناف و درای‌وال ساختمانی

در سیستم‌های پیشرفته ساخت‌وساز سبک کناف، پنل‌های گچی بر روی یک اسکلت فلزی زیرسازی سبک سوار می‌شوند. این شاسی‌کشی از مقاطع نورد سرد گالوانیزه (به ضخامت‌های مابین ۰.۵ تا ۰.۶ میلی‌متر) تولید می‌شود:

• پروفیل F47 (سازنده سقف کاذب کناف): سازه اصلی باربری عمودی که گچ‌برگ‌ها مستقیماً روی دهانه پهن آن پیچ می‌شوند.
• پروفیل UH36 (پروفیل تراز): عضو کلاف‌کننده اطراف سقف کاذب کناف که مهار تراز افقی کل استراکچر را بر عهده دارد.
• پروفیل L25 (نبشی تراز کناف): عضو متصل‌کننده سازه سقف به دیوارهای جانبی جهت پایداری مرزی نما.
• استاد (Stud – مقطع C) و رانر (Runner – مقطع U): ستون‌ها و ریل‌های دیوارهای پارتیشن کناف که عایق‌های صوتی درون قاب محصورکننده آن‌ها تعبیه می‌شود.

۴.۲. اسکلت گلخانه‌های صنعتی مدرن

شدت رطوبت بالای گلخانه‌ای، گازهای حاصل از فرآیندهای بیولوژیک کودهای حیوانی و سموم دفع آفات کشاورزی، کار با مقاطع آهنی سیاه بدون روکش را ناممکن ساخته است. در این کاربری، ستون‌های باربر از قوطی‌های گالوانیزه گرم سنگین (سایزهای ۸۰×۸۰ یا ۱۰۰×۱۰۰) و کمان‌های سقف از لوله‌های گالوانیزه گرم فابریک اصفهان ساخته می‌شوند تا پایداری سازه گلخانه را بدون نیاز به کارهای دوره‌ای رنگ‌آمیزی تا نیم قرن گارانتی کنند.

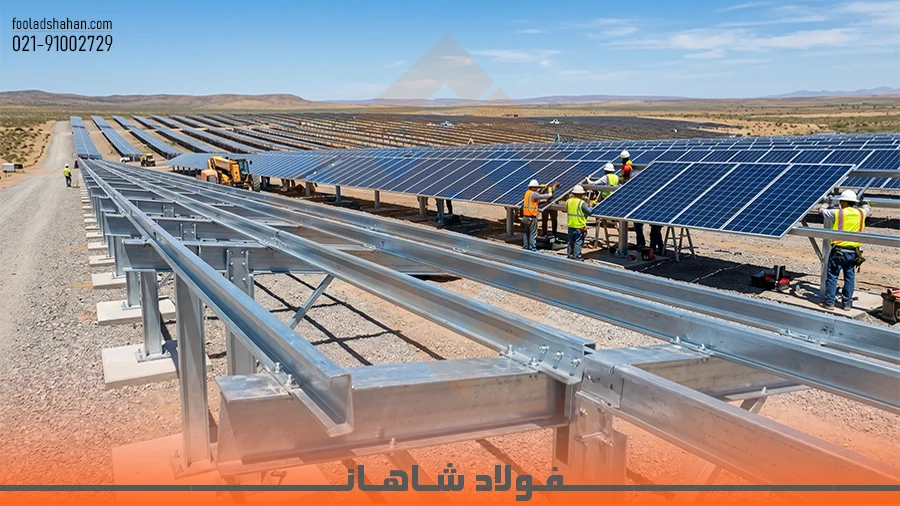

۴.۳. نیروگاه‌های انرژی خورشیدی

استراکچر نیروگاه‌های فتوولتائیک برای طول عمر مفید بالای ۲۵ سال طراحی می‌شود. مهار پنل‌ها به ساختارهای صلب و نفوذناپذیری نیاز دارد که در بیابان‌ها یا اتمسفرهای ساحلی خورنده دوام بیاورند. پروفیل سیگما گالوانیزه گرم با ضخامت روکش فراتر از ۸۰ میکرون، به عنوان پایه و بازوی شیب‌دار استراکچر نیروگاهی به کار گرفته می‌شود تا تنش‌های بادی شدید را مستهلک سازد.

۵. چالش‌های متالورژیکی جوشکاری پروفیل گالوانیزه و راهکارهای مهار عیوب

عملیات حرارتی و جوشکاری مقاطع روی‌اندود شده همواره با چالش‌های ساختاری برای جوشکاران مواجه بوده است که باید با رعایت اصول مهندسی کنترل شوند:

۵.۱. پدیده تب دود فلزی و گاز سمی روی (Zinc Fumes)

دمای ذوب فولاد معمولی بالای ۱۵۰۰ درجه سانتی‌گراد است، در حالی که لایه روی در دمای ۹۰۷ درجه سانتی‌گراد تبخیر می‌شود. قوس الکتریکی دما را ناگهان تا ۳۰۰۰ درجه سانتی‌گراد افزایش داده و سبب تبخیر پرشتاب لایه روی و تولید اکسید روی (ZnO) می‌شود. استنشاق این گازهای متصاعد شده منجر به تب دود فلزی (تب روی) با نشانه‌های کوفتگی، سردرد شدید و حالت تهوع خواهد شد.

۵.۲. عیوب ساختاری جوشکاری روی گالوانیزه

اتم‌های تبخیر شده روی در صورت حبس شدن در حوضچه مذاب فولاد، پدیده تخلخل گاز (Porosity) پدید می‌آورند. همچنین با نفوذ فلز روی به مرز دانه‌های کریستالی، ترک‌خوردگی داغ (Hot Cracking) پدید می‌آید که مقاومت کششی مقطع را به نصف کاهش می‌دهد.

۵.۳. دستورالعمل جوشکاری ایمن و تایید فنی

1. سنگ‌زنی اولیه: روکش گالوانیزه در دو طرف لبه جوش به پهنای حداقل ۵ سانتی‌متر با سنگ فرز به طور کامل تراشیده شود تا سطح آهن لخت نمایان گردد.
2. انتخاب الکترود مناسب: استفاده از الکترودهای کم هیدروژن (خانواده ۷۰۱۸) یا الکترودهای تخصصی روکش‌دار که حلالیت بخارات روی را تعدیل می‌سازند.
3. سیستم تهویه قوی: قرارگیری هودهای مکنده متحرک صنعتی در نقطه جوشکاری و استفاده اجباری جوشکار از ماسک‌های با فیلتر گازهای فلزی.
4. ترمیم گالوانیزه: پس از جوشکاری و گل‌زدایی اتصال، ناحیه لخت را با استفاده از رنگ‌های صنعتی زینک‌ریچ غنی از پودر روی (با درصد وزنی روی بالای ۹۰٪) مجدداً پوشش‌دهی و احیا نمایید.

۶. مشخصات فنی، ابعاد و روش‌های ریاضی محاسبات وزن

برآورد تناژ بارگیری تریلی‌ها در کارگاه و مهار نیروهای استاتیکی سازه نیازمند برآورد دقیق وزن مقاطع گالوانیزه ارسالی است. برای این منظور، از ویجت محاسباتی و فرمول مهندسی زیر استفاده می‌شود:

در جدول مرجع زیر، دقیق‌ترین ابعاد ابزاری، ضخامت ورق‌های خام پایه و اوزان شاخه‌های گالوانیزه انبار مرکزی شرکت فولاد شاهان آورده شده است:

۷. تحلیل جغرافیایی قطب‌های اصلی تولید پروفیل گالوانیزه در ایران

کیفیت شمش‌های اولیه، استانداردهای نورد رول‌فرمینگ و همچنین کیفیت فرآیند آبکاری گالوانیزه در کارخانجات مناطق مختلف ایران متغیر است:

• پروفیل گالوانیزه اصفهان (سپاهان و سپنتا): قطب اول فولاد کشور که با تکیه بر ورق‌های فابریک فولاد مبارکه اصفهان، مرغوب‌ترین مقاطع گالوانیزه را با پایداری ابعادی فوق‌العاده و درز جوش‌های بی‌عیب به بازارهای بین‌المللی عرضه می‌کند.
• پروفیل گالوانیزه تبریز: متمرکز بر تولید مقاطع سنگین صنعتی، ناودانی‌های ضخیم روی‌اندود شده و لوله‌های سایز بالا مناسب برای کاربری‌های سخت‌افزاری و دکل‌سازی.
• پروفیل گالوانیزه قزوین: پیشتاز در بستر نورد مقاطع سبک، ورق‌های سبک کناف ساختمانی و پروفیل‌های کلافی با راندمان کاری بالا و هزینه‌های لجستیک رقابتی.
• پروفیل گالوانیزه شیراز: تامین‌کننده اصلی پروژه‌های زیرساختی و عسلویه جنوب که مقاطع را با میکرون بالای پوشش گالوانیزه گرم صنعتی منطبق با شرایط جوی مرطوب ساحلی روانه انبارها می‌سازد.

۸. عوامل مادی تاثیرگذار بر قیمت روز پروفیل گالوانیزه در بازار آهن

تغییرات قیمت پروفیل گالوانیزه و مقاطع روی‌اندود شده، برآورد مالی پروژه‌های کلان را دستخوش تغییر می‌کند. عوامل اساسی شکل‌گیری این نوسانات عبارتند از:

1. قیمت ورق خام پایه (ورق سیاه و روغنی): بدنه فیزیکی مقطع را ورق تشکیل می‌دهد، بنابراین هرگونه تغییر در تالار صنعتی بورس کالای ایران بر قیمت نهایی موثر است.
2. قیمت جهانی شمش روی در بورس فلزات لندن (LME): کارمزد نهایی آبکاری مستقیماً با قیمت جهانی شمش روی پیوند خورده است. افزایش قیمت شمش روی، قیمت مقاطع گالوانیزه گرم را بلافاصله بالا خواهد برد.
3. میزان روکش آبکاری (میکرون پوشش روی): هرچه ضخامت روکش روی بیشتر باشد (مانند استراکچرهای نیروگاهی یا گلخانه‌ای)، بهای نهایی کالا افزایش خواهد یافت.
4. نوسانات بازار ارز: دلار به عنوان شتاب‌دهنده نوسانات، جو روانی بازار آهن را هدایت می‌نماید.

جهت استعلام آنلاین و بی‌واسطه می‌توانید به وب‌سایت اصلی فولاد شاهان مراجعه نموده و با کلیک بر روی پیوند قیمت آهن آلات آخرین شرایط قیمت‌گذاری را بررسی کنید.

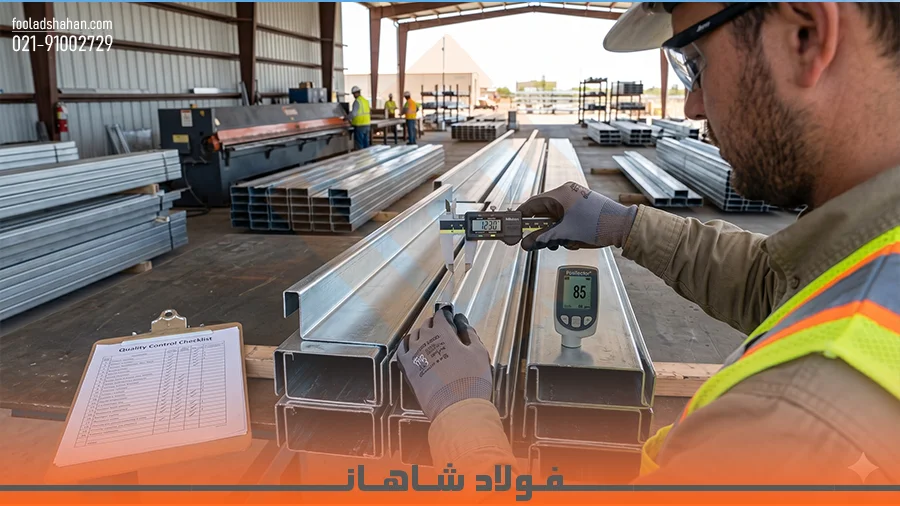

۹. راهنمای خرید و چک‌لیست کنترل کیفیت تحویل بار در پروژه

مهندسان ناظر کارگاه پیش از تایید نهایی تخلیه تریلی‌ها باید چک‌لیست بازرسی کیفی زیر را به دقت در محل پروژه اجرا نمایند:

۹.۱. تست ضخامت‌سنجی مغناطیسی روکش روی (DFT Test)

با استفاده از دستگاه‌های کالیبره شده دیجیتال مغناطیسی ضخامت روکش گالوانیزه را در چندین نقطه متمایز از طول شاخه قرائت کنید. برای مقاطع گالوانیزه گرم، این مقدار هرگز نباید کمتر از ۶۵ میکرون باشد.

۹.۲. ارزیابی چسبندگی پوشش روی (Adhesion Test)

روکش روی نباید با ضربات سبک فیزیکی یا سنباده‌زنی سطحی به شکل پوسته یا پودری از مغزی فولاد جدا شود. در صورت پوسته‌پوسته شدن لایه، آبکاری ناقص بوده و چسبندگی متالورژیکی لازم شکل نگرفته است.

۹.۳. عیوب ظاهری و شوره سفید (White Rust)

بار ارسالی باید عاری از هرگونه عارضه حاد ظاهری باشد:

• شوره سفید: ذرات پودری روی سطح بار به علت انبارداری نادرست در محیط مرطوب و بدون جریان هوا که با تشکیل هیدروکسید روی ناپایدار، ضخامت لایه محافظ را تضعیف می‌کند.
• نقاط بدون پوشش (Bare Spots): نواحی که به علت اسیدشویی نامناسب یا چربی‌زدایی ضعیف، فلز روی را به خود جذب نکرده‌اند و کانون‌های اولیه پوسیدگی خواهند شد.
• شره و توده‌های گل کلمی زبر روی: تجمعات غیریکنواخت روی مذاب که مانع مونتاژ و اتصالات تراز قطعات می‌شود.

۱۱. جمع‌بندی و نتیجه‌گیری؛ خرید بی‌واسطه و مطمئن از شرکت فولاد شاهان

پروفیل گالوانیزه باز و بسته با تلفیق مقاومت مکانیکی ممتد و دوام الکتروشیمیایی استثنایی در برابر اکسیداسیون، کارآمدترین جایگزین مقاطع سنتی برای مهاربندی‌های سبک کناف، احداث سازه‌های کمان گلخانه‌ای و استراکچرهای سنگین صنعتی خورشیدی به شمار می‌رود. تامین این مقاطع حساس عمرانی از تولیدکنندگان معتبر و دست اول، سلامت مغزی فولاد، واقعی بودن ضخامت لایه روی آبکاری شده و قیمت نهایی منصفانه کالا را تضمین می‌کند.

شما می‌توانید جهت بررسی دقیق‌تر جدول مشخصات فنی، مشاهده روزانه نوسانات بازار و تحلیل‌های تخصصی‌تر، به صفحه لیست قیمت پروفیل گالوانیزه مراجعه نموده و به منظور دریافت مشاوره رایگان مهندسی خرید، برآورد وزن بارگیری و تماس با کارشناسان با شماره‌های درج شده در وب‌سایت ارتباط برقرار فرمایید.

بازرگانی تدارکات آهن‌آلات فولاد شاهان (fooladshahan.com) با تکیه بر تجربه درخشان خود در بازار آهن کشور، سبد کاملی از انواع ناودانی، نبشی، لوله و قوطی‌های گالوانیزه گرم و سرد را مجهز به تاییده‌های اصالت فنی و فاکتورهای رسمی به پروژه‌های عمرانی سراسر کشور ارسال می‌نماید. جهت اخذ مشاوره‌های مهندسی خرید، محاسبه اوزان و ابعاد بارگیری و استعلام قیمت آنلاین، هم‌اکنون با دپارتمان فنی و فروش ما تماس حاصل فرمایید.
