ورق روغنی ST۱۴ چیست؟ | راهنمای جامع خرید، مشخصات و قیمت

ورق روغنی ST14 که با نام تجاری «ورق فوق کشش» نیز شناخته می‌شود، محصولی استراتژیک از دسته فولادهای نورد سرد و بسیار کم‌کربن است که به دلیل درصد کشیدگی بالا (بیش از ۳۸٪)، کیفیت سطح بی‌نقص و انعطاف‌پذیری خیره‌کننده، کاربرد گسترده‌ای در پرسکاری عمیق و تولید قطعات پیچیده صنایع خودروسازی و لوازم خانگی دارد. این مقاله به بررسی جامع فرآیند تولید، آنالیز شیمیایی و تفاوت‌های این گرید با سایر ورق‌های روغنی (ST12 و ST13) پرداخته و تاکید می‌کند که به دلیل پدیده پیرسختی و افت خواص مکانیکی، ورق ST14 دارای تاریخ انقضای حیاتی ۶ الی ۸ ماهه است. در نهایت، با ارائه نکات طلایی نظیر اهمیت بررسی گواهی کیفیت، کنترل دقیق تاریخ تولید و بررسی تلرانس ابعادی، یک راهنمای مهندسی جامع برای خرید مطمئن و بدون واسطه این متریال حساس ارائه شده است.

انتشار در ۰۸ مهر ۱۴۰۵ 4 بازدید 0 دیدگاه

صنعت فولاد همواره در حال تکامل است تا به نیازهای پیچیده صنایع تولیدی، خودروسازی و ساخت‌وساز پاسخ دهد. در این میان، مقاطع فولادی تخت، به ویژه ورق‌های نورد سرد، جایگاه استراتژیکی دارند. اگر در حال تأمین متریال برای پروژه‌ای هستید که نیاز به پرسکاری عمیق، فرم‌دهی پیچیده و سطحی بی‌نقص دارد، قطعاً نام ورق روغنی ST14 به گوشتان خورده است.

ما در شرکت فولاد شاهان، به عنوان مرجع تخصصی تأمین آهن‌آلات در ایران، این مقاله را بر پایه تجربه عملی و استانداردهای مهندسی تدوین کرده‌ایم تا به طور جامع به سوال “ورق روغنی ST14 چیست؟” پاسخ دهیم. در این راهنما، از فرآیند تولید و مشخصات شیمیایی گرفته تا تاریخ انقضا و نکات طلایی خرید را بررسی خواهیم کرد. هدف ما این است که شما با دیدی کاملاً باز و مهندسی‌شده، بهترین انتخاب را برای خرید ورق روغنی داشته باشید.

ورق روغنی چیست و چگونه تولید می‌شود؟

پیش از آنکه به صورت تخصصی به گرید ST14 بپردازیم، لازم است درک درستی از ماهیت کلی “ورق روغنی” داشته باشیم. ورق روغنی (Cold Rolled Steel Sheet) که در بازار آهن به آن ورق نورد سرد نیز می‌گویند، محصولی فولادی است که پایه و اساس تولید آن، ورق سیاه (نورد گرم) می‌باشد.

فرآیند تولید ورق روغنی شامل مراحل پیچیده و دقیقی است که کیفیت نهایی محصول را تضمین می‌کند:

1. اسیدشویی (Pickling): ورق سیاه که دارای پوسته‌های اکسیدی و زبر است، وارد حوضچه‌های اسید (معمولاً اسید کلریدریک) می‌شود تا تمام آلودگی‌ها و لایه‌های اکسیدی از سطح آن پاک شود. این مرحله برای رسیدن به سطحی براق حیاتی است.
2. نورد سرد (Cold Rolling): ورقِ اسیدشویی شده، در دمای محیط (پایین‌تر از دمای تبلور مجدد فولاد) از میان غلتک‌های قدرتمند عبور می‌کند. این فشار مکانیکی عظیم، ضخامت ورق را با دقت بسیار بالا کاهش داده و ساختار کریستالی آن را فشرده می‌کند.
3. آنیلینگ یا بازپخت (Annealing): فشارهای ناشی از نورد سرد باعث سخت شدن و شکنندگی ورق می‌شود. برای بازگرداندن انعطاف‌پذیری و خواص مکانیکی مطلوب (مخصوصاً برای گریدهایی مثل ST14)، ورق‌ها در کوره‌های مخصوص تحت عملیات حرارتی قرار می‌گیرند.
4. نورد پوسته‌ای (Skin-pass): برای رفع اعوجاج‌های احتمالی و ایجاد یکنواختی کامل در سطح، یک مرحله نورد بسیار سبک روی ورق انجام می‌شود.
5. روغن‌کاری (Oiling): در مرحله نهایی، برای جلوگیری از زنگ‌زدگی و اکسیداسیون ورق در زمان انبارداری و حمل‌ونقل، لایه‌ای از روغن محافظ و ضدزنگ روی تمام سطح ورق پاشیده می‌شود. دلیل نام‌گذاری این ورق به عنوان “ورق روغنی” دقیقاً همین مرحله است.

ورق روغنی ST14 چیست؟ (ورق فوق کشش)

در میان انواع گریدهای ورق روغنی، ورق روغنی ST14 که با نام تجاری ورق فوق کشش (Extra Deep Drawing Steel) نیز شناخته می‌شود، جایگاه ویژه‌ای دارد. بر اساس استاندارد آلمانی DIN 1623، عدد 14 در کنار عبارت ST (Stahl به معنای فولاد)، نشان‌دهنده بالاترین میزان انعطاف‌پذیری و قابلیت کشش در میان ورق‌های روغنی استاندارد است. در استاندارد ژاپنی JIS، این گرید معادل SPCE و در استاندارد اروپایی EN 10130 معادل گرید DC04 می‌باشد.

ورق ST14 از فولاد بسیار کم‌کربن (Low Carbon Steel) تولید می‌شود. کاهش میزان کربن در این گرید به حداقل ممکن، باعث می‌شود تا فولاد ساختاری به شدت نرم و انعطاف‌پذیر پیدا کند. این ویژگی به مهندسان و تولیدکنندگان اجازه می‌دهد تا قطعات فلزی با اشکال هندسی بسیار پیچیده، فرورفتگی‌های عمیق و خم‌های تند را بدون هیچ‌گونه پارگی، ترک‌خوردگی یا افت ضخامت در نواحی تحت کشش، تولید کنند.

ویژگی‌ها و مشخصات فنی ورق روغنی ST14

برای درک بهتر چرایی عملکرد فوق‌العاده این ورق، باید نگاهی به ساختار شیمیایی و خواص مکانیکی آن بیندازیم. اطلاعات زیر بر اساس استانداردهای معتبر جهانی و آنالیزهای دقیق آزمایشگاهی گردآوری شده است.

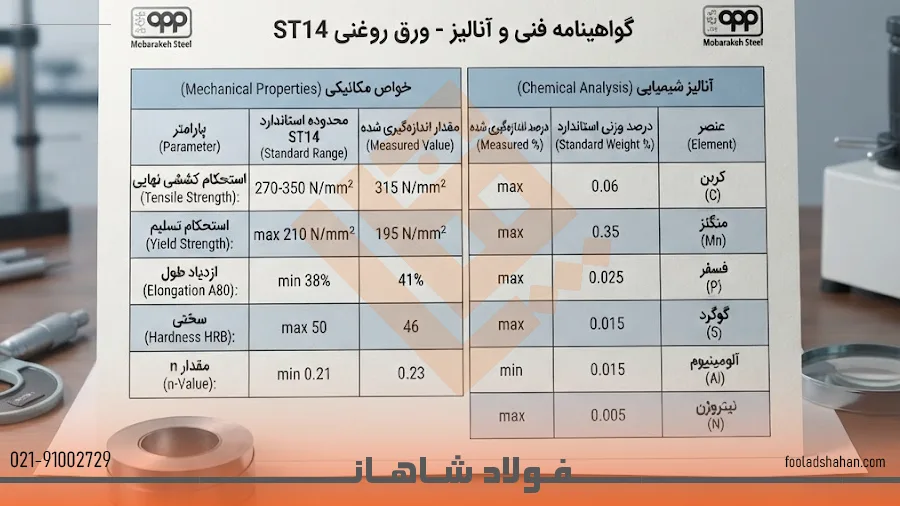

ترکیب شیمیایی ورق روغنی ST14

راز کشش‌پذیری بالای این متریال در ترکیب شیمیایی آن نهفته است. در جدول زیر، حداکثر مجاز عناصر تشکیل‌دهنده این گرید را مشاهده می‌کنید:

همانطور که می‌بینید، ورق ST14 کم‌آلیاژترین و کم‌کربن‌ترین گرید در میان خانواده ورق‌های روغنی است که همین امر دلیل اصلی “فوق کشش” بودن آن است.

خواص مکانیکی ورق روغنی ST14

خواص مکانیکی، رفتار ورق را در برابر نیروهای خارجی (مانند دستگاه پرس) تعیین می‌کنند:

• نقطه تسلیم (Yield Strength): حدود 210 مگاپاسکال (MPa). این عدد پایین نشان می‌دهد که ورق با نیروی کمتری وارد فاز تغییر شکل پلاستیک (دائمی) می‌شود.
• مقاومت کششی (Tensile Strength): بین 270 تا 370 مگاپاسکال. این بازه نشان‌دهنده تحمل مناسب ورق در برابر پاره شدن هنگام کشیده شدن است.
• درصد کشیدگی (Elongation): حداقل 38% تا 40%. این مهم‌ترین شاخص برای ورق روغنی ST14 است. این درصد بالا به این معناست که ورق می‌تواند پیش از پاره شدن، تا حدود 40 درصد طول اولیه خود کشیده شود!

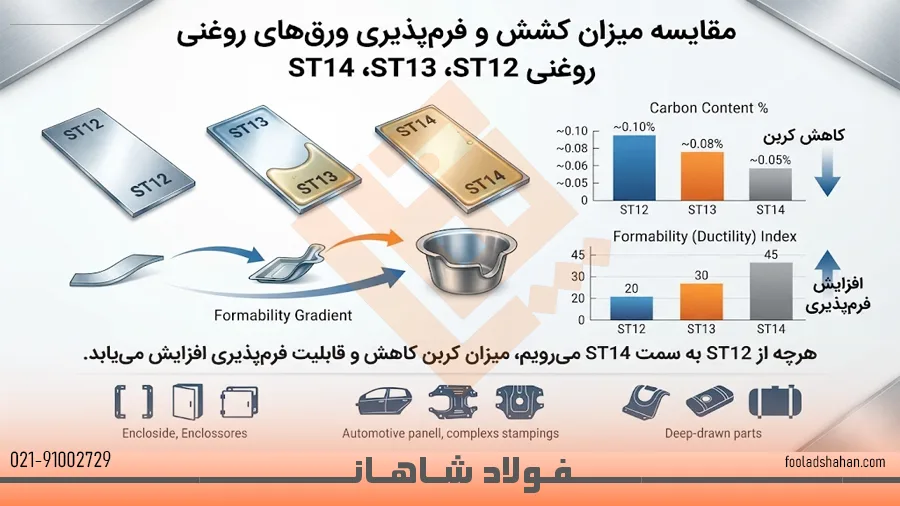

مقایسه انواع ورق روغنی (ST12، ST13، ST14)

برای اینکه بدانید آیا گرید ST14 واقعاً متریال مناسب پروژه شماست یا خیر، باید آن را با برادران خود یعنی ST12 و ST13 مقایسه کنیم. ورق‌های روغنی در بازار ایران عمدتاً در این سه گرید عرضه می‌شوند.

۱. ورق روغنی ST12 (کشش معمولی)

این ورق با نام ورق روغنی معمولی شناخته می‌شود. دارای بیشترین میزان کربن (حدود 0.10%) در بین این سه گرید است. در نتیجه استحکام بالاتری دارد اما انعطاف‌پذیری آن کمتر است (درصد کشیدگی حدود 28%).

• کاربرد: ساخت قطعات ساده، لوازم خانگی، بدنه یخچال، تابلوهای برق، پروفیل‌سازی و مصارف عمومی که نیاز به خمکاری‌های تند ندارند.

۲. ورق روغنی ST13 (نیمه کشش)

این گرید، مرز بین ST12 و ST14 است و به آن ورق نورد سرد نیمه کششی می‌گویند. درصد کربن آن کمتر از ST12 است و قابلیت کشش آن تا حدود 34% می‌‌رسد.

• کاربرد: تولید قطعاتی که نیاز به پرسکاری متوسط دارند، مانند بخش‌هایی از بدنه خودرو، شاسی‌‌سازی و بدنه تجهیزات اداری.

۳. ورق روغنی ST14 (فوق کشش)

همان‌طور که مفصل توضیح داده شد، این ورق بالاترین میزان کشش (Elongation بالای 38%) را دارد.

• کاربرد: تولید قطعات با هندسه بسیار پیچیده که تحت پرس‌های سنگین قرار می‌گیرند.

جدول مقایسه‌ای سریع:

تفاوت ورق روغنی و ورق سیاه چیست؟

یکی از سوالات متداول خریداران آهن‌آلات این است که “تفاوت ورق روغنی و ورق سیاه چیست؟” و چرا باید برای ورق روغنی هزینه بیشتری پرداخت کرد؟

درک این تفاوت برای مدیریت هزینه‌های پروژه‌های صنعتی ضروری است:

• فرآیند تولید: ورق سیاه خروجی فرآیند نورد گرم (دمای بالای 900 درجه سانتی‌گراد) است. اما ورق روغنی محصول فرآیند نورد سرد (دمای محیط) است که روی همان ورق سیاه انجام می‌شود.
• ظاهر و کیفیت سطح: ورق سیاه دارای سطحی زبر، مات، تیره و پر از پوسته‌های اکسیدی است. در مقابل، ورق روغنی به لطف اسیدشویی و نورد سرد، سطحی فوق‌العاده صاف، براق، صیقلی و یکنواخت دارد.
• دقت ابعادی: به دلیل اینکه نورد سرد در دمای محیط انجام می‌شود، انقباض حرارتی رخ نمی‌دهد؛ در نتیجه ورق روغنی دارای دقت ابعادی (تلرانس ضخامت) بسیار بالا و دقیق‌تری در حد میکرون است.
• قابلیت رنگ‌پذیری: ورق روغنی به دلیل سطح صاف، بستری ایده‌آل برای رنگ‌آمیزی با کیفیت بالا، گالوانیزاسیون و لعاب‌کاری است. ورق سیاه نیاز به زیرسازی‌های پرهزینه دارد.
• کاربرد و قیمت: ورق سیاه برای سازه‌های سنگین، اسکلت فلزی و کاربردهایی که ظاهر مهم نیست استفاده می‌شود. اما ورق روغنی برای صنایع ظریف و ظاهرمحور کاربرد دارد و طبیعتاً به دلیل فرآیندهای اضافه‌تر، قیمت بالاتری دارد.

کاربردهای ورق روغنی ST14 در صنایع مختلف

هزینه بالاتر ورق روغنی ST14 تنها زمانی توجیه اقتصادی دارد که به خواص بی‌نظیر آن نیاز داشته باشیم. به دلیل سطح صاف و براق، تلرانس دقیق و انعطاف‌پذیری فوق‌العاده، این ورق قلب تپنده بسیاری از صنایع مدرن است:

۱. صنعت خودروسازی (Automotive Industry)

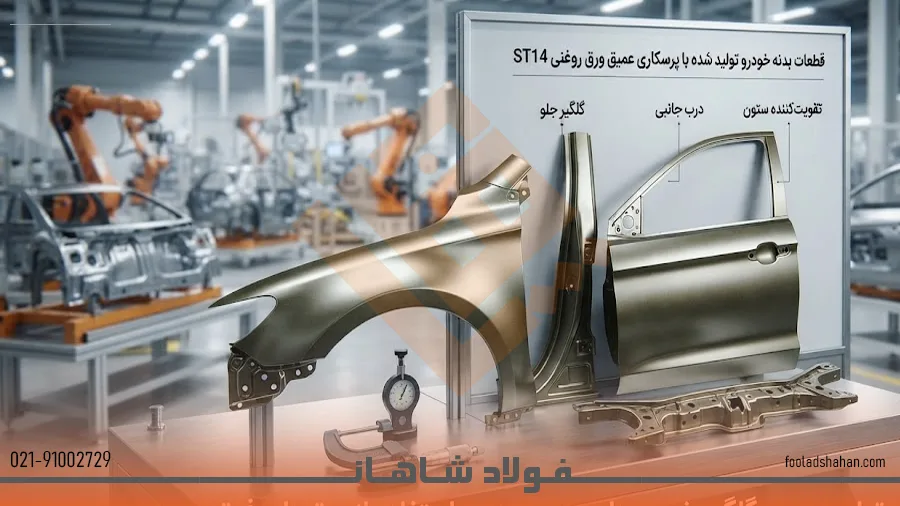

مهم‌ترین و بزرگترین مصرف‌کننده ورق ST14، صنعت خودروسازی است. قطعات بدنه خودرو دارای انحناها و فرم‌های پیچیده‌ای هستند که تنها یک متریال “فوق کشش” می‌تواند آن‌ها را تحمل کند.

• تولید گلگیرها، درب‌های خودرو، کاپوت، سقف و پنل‌های جانبی.
• ساخت فیلترهای روغن و قطعات داخلی موتور که نیاز به پرسکاری عمیق دارند.
• ساخت قطعات زیرین خودرو که نیاز به مقاومت و کشش همزمان دارند.

۲. صنعت لوازم خانگی

ظاهر زیبا و رنگ‌پذیری عالی، ST14 را به انتخاب اول برندهای لوازم خانگی تبدیل کرده است.

• ساخت بدنه یکپارچه یخچال و فریزر.
• بدنه ماشین‌های لباسشویی و ظرفشویی که نیاز به فرم‌دهی گوشه‌ها دارند.
• ساخت مایکروویو، اجاق گاز و هود.

۳. صنایع ساختمانی و زیرساختی

در حالی که مقاطع سنگین مثل تیرآهن برای اسکلت استفاده می‌شوند، ورق‌های روغنی برای ظریف‌کاری‌ها کاربرد دارند. از ورق روغنی به عنوان ماده اولیه برای تولید بسیاری از مقاطع استفاده می‌شود. اگر قصد خرید آهن آلات فرم‌دار را دارید، بدانید که ریشه آن‌ها ورق روغنی است.

• تولید انواع لوله و پروفیل مبلی و سبک که در دکوراسیون و درب و پنجره کاربرد دارند. (برای اطلاع از قیمت‌ها به بخش فروش لوله و پروفیل سایت فولاد شاهان مراجعه کنید).
• ساخت سقف‌های کاذب، پنل‌های آسانسور و کانال‌های تهویه مطبوع (HVAC).
• ماده اولیه برای تولید ورق‌های پوشش‌دار (ورق گالوانیزه، ورق رنگی و ورق قلع‌اندود).

۴. ساخت مخازن و تجهیزات صنعتی

• تولید بشکه‌های فلزی و مخازن نگهداری سوخت و مواد شیمیایی به دلیل قابلیت جوشکاری و فرم‌دهی عالی.
• ساخت قوطی‌های فلزی در صنایع بسته‌بندی.
• تولید رادیاتورهای پنلی و تجهیزات گرمایشی/سرمایشی.

تاریخ انقضای ورق روغنی چقدر است؟ (نکته حیاتی!)

شاید برای بسیاری از افراد شنیدن عبارت “تاریخ انقضای فولاد” عجیب باشد! اما بله، ورق‌های روغنی تاریخ انقضا دارند. عدم توجه به این موضوع می‌تواند خسارات مالی سنگینی به خطوط تولید وارد کند.

چرا ورق روغنی تاریخ انقضا دارد؟

ورق‌های نورد سرد، به ویژه گریدهای کششی مانند ST14، پس از تولید و آنیلینگ، ساختار متالورژیکی ناپایداری دارند. با گذشت زمان، پدیده‌ای به نام پیرسختی (Strain Aging) در فولاد رخ می‌دهد. در این پدیده، اتم‌های کربن و نیتروژن آزاد در شبکه کریستالی فولاد حرکت کرده و باعث افزایش سختی و کاهش شدید انعطاف‌پذیری و کشش‌پذیری ورق می‌شوند. علاوه بر این، لایه روغن محافظ روی ورق نیز پس از مدتی تبخیر شده یا خاصیت خود را از دست می‌دهد که منجر به زنگ‌زدگی ورق می‌شود.

تاریخ انقضای گریدهای مختلف:

• ورق روغنی ST12: معمولاً بیش از ۱۸ ماه. این ورق به دلیل کربن بالاتر و کاربرد عمومی‌تر، عمر طولانی‌تری دارد.
• ورق روغنی ST13: حداکثر ۸ ماه.
• ورق روغنی ST14: حداکثر ۶ الی ۸ ماه از تاریخ تولید کارخانه.

چرا نباید از ورق روغنی با تاریخ انقضای گذشته استفاده کنیم؟

استفاده از ورق ST14 تاریخ گذشته در دستگاه‌های پرس عمیق، فاجعه‌بار است. به دلیل پدیده پیرسختی، ورق دیگر خاصیت فوق کشش خود را ندارد و در هنگام پرسکاری به راحتی پاره می‌شود یا سطح آن دچار خطوط کشش (Lüders bands) می‌گردد که ظاهر قطعه را به کلی نابود می‌کند. بنابراین، برای قطعات حساس، خرید ورق روغنی “بار تازه” از اهمیت بالایی برخوردار است.

مزایا و معایب ورق روغنی ST14

برای یک تصمیم‌گیری مهندسی، بررسی بی‌‌طرفانه مزایا و معایب ضروری است:

مزایای ورق روغنی ST14:

• انعطاف‌پذیری و فرم‌پذیری خیره‌کننده: تحمل سخت‌ترین شرایط پرسکاری بدون پارگی.
• کیفیت سطح بی‌نظیر: سطحی کاملاً براق، صاف و آماده برای رنگ‌آمیزی الکترواستاتیک و لعاب‌کاری.
• دقت ابعادی بسیار بالا: تلرانس ضخامت در حد میکرون که برای خطوط تولید اتوماتیک الزامی است.
• دوام و استحکام کششی مطلوب: با وجود نرمی، مقاومت خوبی در برابر کشش دارد.
• مقاومت موقت در برابر زنگ‌زدگی: به دلیل وجود لایه روغن.

معایب ورق روغنی ST14:

• محدودیت ابعادی: معمولاً در ضخامت‌های پایین (بین ۰.۳ تا نهایتاً ۳ میلی‌متر) تولید می‌شود و برای کاربردهای ضخیم مناسب نیست.
• محدودیت زمانی (تاریخ انقضا): همانطور که بررسی شد، باید در زمان مشخصی مصرف شود.
• هزینه تولید بالا: به دلیل فرآیندهای طولانی نورد سرد و آنیلینگ، قیمت تمام‌شده آن نسبت به ورق سیاه بالاتر است.
• آسیب‌پذیری محیطی: در صورت پاک شدن روغن یا قرارگیری در محیط مرطوب، به سرعت دچار زنگ‌زدگی می‌شود.

نکات طلایی هنگام خرید ورق روغنی ST14

برای تجربه خریدی مطمئن و جلوگیری از ضررهای مالی، به عنوان کارشناسان فولاد شاهان، رعایت نکات زیر را پیشنهاد می‌کنیم:

1. بررسی گواهی کیفیت (Certificate): همیشه از فروشنده گواهینامه آنالیز شیمیایی و مکانیکی کارخانه (Mill Test Certificate) را درخواست کنید تا مطمئن شوید گرید ورق دقیقاً ST14 (یا DC04) است.
2. توجه به تاریخ تولید: این مهم‌ترین فاکتور برای ورق ST14 است. هرگز بار خوابیده در انبار را برای مصارف پرسکاری عمیق نخرید. تاریخ تولید روی لیبل کویل درج شده است.

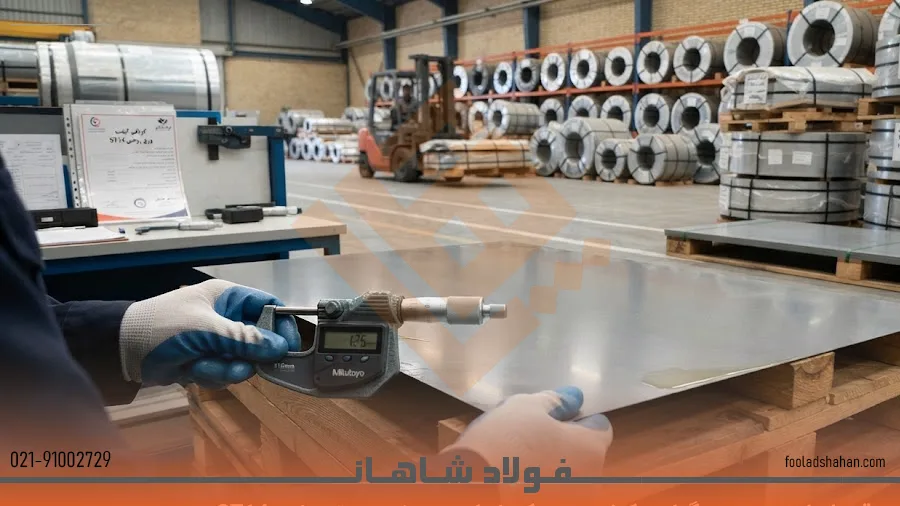

3. بازرسی ظاهری: سطح ورق را از نظر عدم وجود زنگ‌زدگی، دفرمگی لبه‌ها، و یکنواختی لایه روغن بررسی کنید.

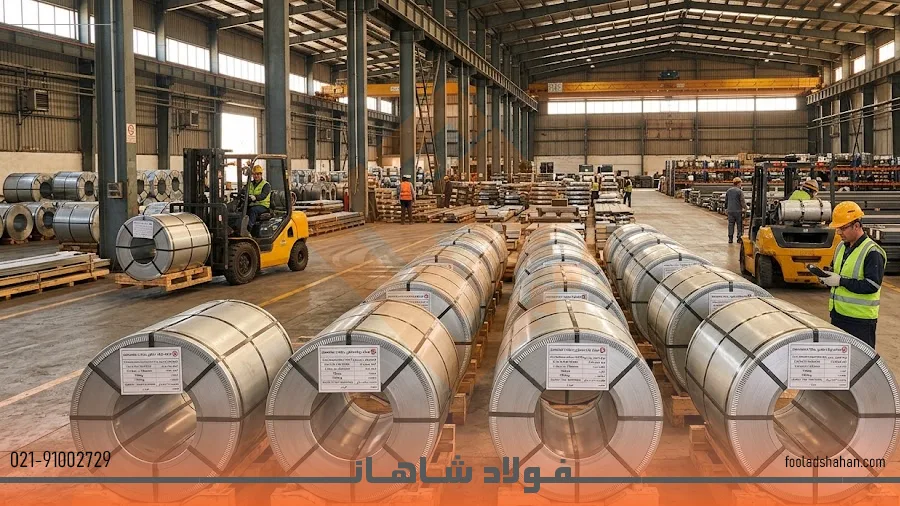

4. انتخاب ضخامت و ابعاد دقیق: ورق‌های روغنی معمولاً به صورت کویل (رول) با عرض‌های ۱۰۰۰ و ۱۲۵۰ میلی‌متر (و گاهاً ۱۵۰۰ میلی‌متر) عرضه می‌شوند. ضخامت مورد نیاز دستگاه پرس خود را با دقت صدم میلی‌متر تعیین کنید.
5. کنترل وزن: پس از تحویل، حتماً وزن بار را با وزن باسکول و فاکتور مطابقت دهید. فرمول محاسبه وزن ورق روغنی عبارت است از: طول (متر) * عرض (متر) * ضخامت (میلی‌متر) * ۷.۸۵ = وزن (کیلوگرم)
6. خرید از مراجع معتبر: به دلیل حساسیت این ورق، خرید مستقیم از بازرگانی‌های معتبر و نمایندگان رسمی کارخانجات (مانند فولاد مبارکه، هفت الماس و فولاد غرب آسیا) تضمین‌کننده کیفیت بار شماست.

استعلام قیمت و خرید بی‌واسطه ورق روغنی ST14

هزینه نهایی تامین ورق روغنی مستقیماً بر قیمت تمام شده محصولات تولیدی شما تاثیر می‌گذارد. قیمت ورق روغنی تحت تاثیر عوامل متعددی از جمله نوسانات جهانی قیمت فولاد خام (اسلب)، نرخ ارز (به ویژه دلار نیمایی و آزاد)، هزینه‌های انرژی، میزان عرضه و تقاضا در بورس کالا، و البته برند تولیدکننده قرار دارد. در ایران، مجتمع فولاد مبارکه اصفهان، شرکت صنایع فولاد هفت الماس، و شرکت فولاد غرب آسیا از برترین تولیدکنندگان این محصول هستند.

به دلیل نوسانات روزانه بازار آهن، اطلاع از قیمت لحظه‌ای و واقعی امری ضروری است. ما در شرکت فولاد شاهان، با حذف واسطه‌ها و تامین مستقیم از درب کارخانه، رقابتی‌ترین قیمت‌ها را به همراه تضمین کیفیت (ارائه سرتیفیکیت معتبر) و خدمات برش‌کاری (رشته‌بر و شیت‌کن) به شما ارائه می‌دهیم.

>> اقدام به خرید: برای مشاهده قیمت‌های به‌روز و لحظه‌ای انواع گریدهای ورق نورد سرد، و ثبت سفارش آنلاین یا تلفنی، لطفا برای مشاهده قیمت ورق روغنی امروز کلیک کنید. کارشناسان ما آماده ارائه مشاوره تخصصی رایگان به شما مهندسین و تولیدکنندگان گرامی هستند.

نتیجه‌گیری

ورق روغنی ST14 شاهکاری از مهندسی متالورژی در حوزه نورد سرد است. این ورق با کاهش شدید کربن و ساختاری نرم، امکان تولید پیچیده‌ترین قطعات فلزی را برای صنایع خودروسازی و لوازم خانگی فراهم کرده است. در این مقاله آموختیم که تفاوت اصلی ST14 با ST12 در میزان فرم‌پذیری و کشش آن است و متوجه شدیم که توجه به تاریخ انقضای ۶ تا ۸ ماهه این محصول تا چه حد حیاتی است. انتخاب یک تامین‌کننده معتبر، رمز موفقیت در خرید این محصول حساس است. شرکت فولاد شاهان همراه شماست تا چرخ‌های صنعتتان با بالاترین کیفیت به گردش درآیند.
