راهنمای جامع تولید پروفیل Z: از خط تولید تا کاربرد در سازه‌های فولادی

در دنیای پیچیده و مهندسی‌شده‌ی ساخت‌وساز مدرن، انتخاب مقاطع فولادی مناسب، مرز بین یک سازه ماندگار و یک پروژه شکست‌خورده را تعیین می‌کند. یکی از مقاطع استراتژیک که تحولی عظیم در ساخت سوله‌ها و سازه‌های فلزی ایجاد کرده است، پروفیل Z (زد) یا پرلین زد (Z Purlin) است. اما سوال اساسی اینجاست: فرآیند تولید پروفیل Z چگونه طی می‌شود که این مقطع فولادی را به چنین استحکام و انعطاف‌پذیری بالایی می‌رساند؟

ما در شرکت فولاد شاهان، با تکیه بر سال‌ها تجربه در تامین و توزیع مقاطع فولادی و آهن‌آلات پروژه‌های عظیم صنعتی، در این مقاله قصد داریم شما را به سفری تخصصی به قلب کارخانجات تولید پروفیل ببریم. در این راهنما، صفر تا صد مراحل ساخت، دستگاه‌های مورد استفاده، استانداردهای فنی و عوامل موثر بر قیمت این محصول حیاتی را با نگاهی کاملاً فنی و مهندسی بررسی خواهیم کرد.

پروفیل Z (زد) چیست و چه جایگاهی در صنعت فولاد دارد؟

پیش از ورود به مبحث تولید، باید دقیقاً بدانیم با چه محصولی روبرو هستیم. پروفیل Z، که به دلیل سطح مقطع آن که شبیه به حرف Z انگلیسی است به این نام شناخته می‌شود، یک پروفیل باز است که عمدتاً برای تحمل بارهای کششی و خمشی در سقف‌های شیب‌دار، سوله‌ها و سازه‌های فلزی عظیم استفاده می‌شود.

این پروفیل‌ها معمولاً از ورق سیاه (Hot Rolled Sheet) یا ورق گالوانیزه تولید می‌شوند و بسته به نیاز پروژه، ضخامت‌ها و ابعاد متنوعی دارند.

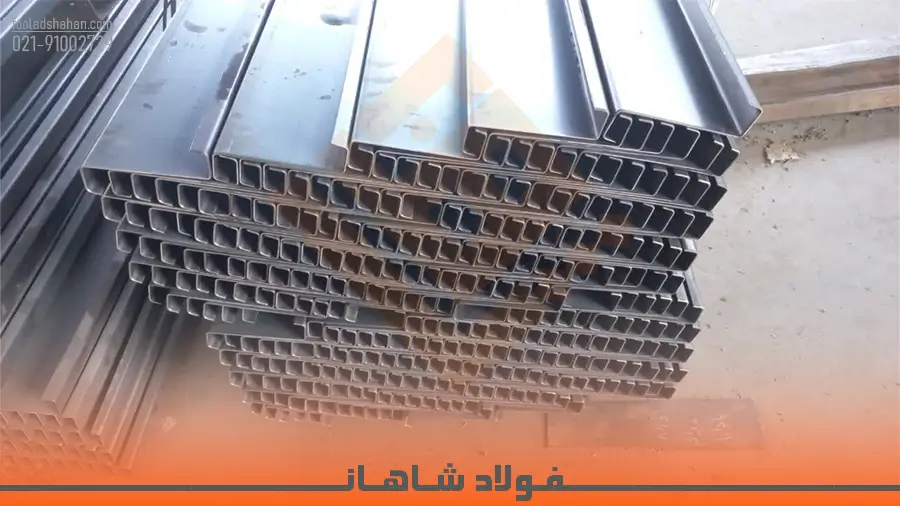

مواد اولیه در ساخت و تولید پروفیل زد

کیفیت محصول نهایی در صنعت فولاد، همواره تابعی مستقیم از کیفیت مواد اولیه است. تولید پروفیل Z نیز از این قاعده مستثنی نیست. کارخانجات معتبر برای تولید این محصول از دو نوع ورق اصلی استفاده می‌کنند:

1. ورق سیاه (ST37): پرکاربردترین متریال برای تولید پروفیل زد، ورق‌های نورد گرم یا ورق سیاه با استاندارد ST37 است. این ورق‌ها به دلیل استحکام کششی بالا و قیمت مقرون‌به‌صرفه، برای سازه‌هایی که در معرض رطوبت شدید نیستند، ایده‌آل محسوب می‌شوند.
2. ورق گالوانیزه: در پروژه‌هایی که سازه در مناطق مرطوب قرار دارد یا خطر خوردگی و زنگ‌زدگی بالاست (مانند سوله‌های مرغداری یا انبارهای مواد شیمیایی)، از ورق گالوانیزه استفاده می‌شود. پوشش روی (Zinc) در این ورق‌ها، طول عمر پروفیل Z را تضمین می‌کند.

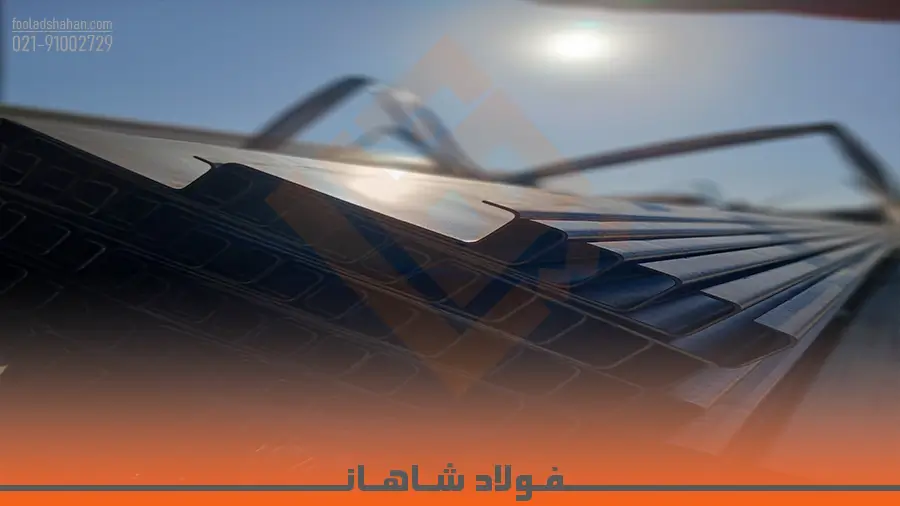

مراحل و فرآیند تولید پروفیل Z (گام به گام)

تولید این مقطع فولادی نیازمند دقت بالا، ماشین‌آلات تخصصی و نظارت مداوم است. به طور کلی، فرآیند تولید پروفیل z شامل شکل‌دهی سرد (Cold Forming) است. در ادامه، این مراحل را به صورت تخصصی تشریح می‌کنیم:

گام اول: باز کردن کلاف و نواربری ورق (Slitting)

ابتدا کویل‌های بزرگ ورق فولادی (سیاه یا گالوانیزه) وارد دستگاه کلاف‌بازکن (Uncoiler) می‌شوند. سپس دستگاه اسلیتر (Slitter)، ورق‌های عریض را با دقت میلی‌متری به نوارهایی با عرض مشخص (متناسب با سایز نهایی پروفیل Z) برش می‌دهد. به این نوارها اصطلاحاً “تسمه” گفته می‌شود.

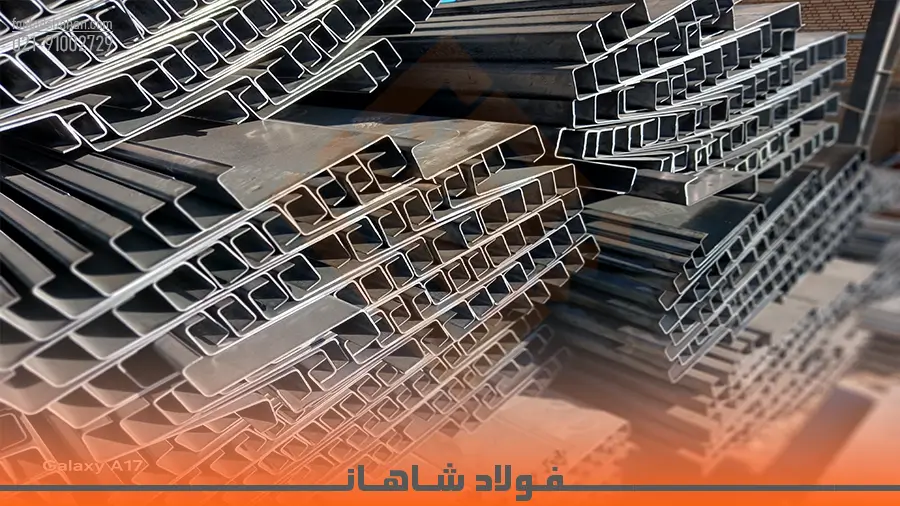

گام دوم: فرآیند شکل‌دهی سرد با دستگاه تولید پروفیل z (رول فرمینگ)

مهم‌ترین بخش تولید، عبور تسمه‌های فولادی از دستگاه رول فرمینگ (Roll Forming) است. در این مرحله:

• تسمه فولادی از میان مجموعه‌ای از غلتک‌های متوالی عبور می‌کند.
• هر ایستگاه غلتک، زاویه و شکل خاصی به ورق می‌دهد (بدون اعمال حرارت).
• شکل‌دهی سرد باعث می‌شود ساختار مولکولی فولاد حفظ شده و تنش تسلیم (Yield Stress) آن افزایش یابد. در نتیجه، پروفیل تولید شده بسیار مستحکم‌تر از ورق اولیه خواهد بود.

گام سوم: پانچ و سوراخ‌ کاری (Punching)

یکی از ویژگی‌های حیاتی پروفیل زد، قابلیت اتصال آسان آن با پیچ و مهره است. در امتداد خط تولید، دستگاه‌های پانچ هیدرولیک یا مکانیکی، سوراخ‌هایی با فواصل و قطرهای کاملاً استاندارد (مطابق با نقشه مهندسی) بر روی جان (Web) یا بال‌های (Flanges) پروفیل ایجاد می‌کنند.

گام چهارم: برش نهایی و بسته‌بندی

پس از شکل‌گیری کامل و پانچ، پروفیل Z به صورت پیوسته از دستگاه خارج می‌شود. در این مرحله، دستگاه برش (معمولاً گیوتین یا اره‌های پرسرعت) پروفیل را در طول‌های استاندارد (معمولاً ۶، ۱۰ یا ۱۲ متری) برش می‌دهد. در نهایت، محصول کنترل کیفیت شده، بندیل‌بندی و آماده ارسال به بازار می‌شود.

مشخصات فنی و استانداردهای ابعادی پروفیل Z

پروفیل‌های Z بر اساس ارتفاع جان (فاصله بین دو بال) نام‌گذاری می‌شوند. به عنوان مثال، پروفیل Z180 دارای ارتفاع ۱۸ سانتی‌متر است. آشنایی با این مشخصات برای مهندسین عمران و طراحان سازه ضروری است.

جدول استاندارد ابعاد و وزن پروفیل Z:

نام پروفیل (سایز)	ضخامت متداول (میلی‌متر)	ارتفاع جان (H)	عرض بال (B)	وزن تقریبی در هر متر (کیلوگرم)
Z 160	۲ الی ۳	۱۶۰ میلی‌متر	۵۰-۶۰ میلی‌متر	۴.۵ تا ۶.۵
Z 180	۲.۵ الی ۳	۱۸۰ میلی‌متر	۶۰ میلی‌متر	۵.۵ تا ۷.۵
Z 200	۲.۵ الی ۳.۵	۲۰۰ میلی‌متر	۶۰-۷۰ میلی‌متر	۶.۵ تا ۸.۵
Z 220	۲.۵ الی ۴	۲۲۰ میلی‌متر	۷۰ میلی‌متر	۷.۵ تا ۹.۵

(توجه: وزن‌های ذکر شده تقریبی بوده و بسته به کارخانه سازنده مانند کارخانه پروفیل آسیا، صابری یا سریر صنعت، ممکن است تلرانس‌های جزئی داشته باشد. برای اطلاع از وزن دقیق بار خود، با کارشناسان فولاد شاهان در تماس باشید.)

چرا در سوله‌سازی از پروفیل Z استفاده می‌شود؟ (مزایای مهندسی)

شاید بپرسید چرا مقاطع دیگری مانند ناودانی یا پروفیل C جایگزین Z نمی‌شوند؟ دلایل فنی و اقتصادی متعددی برای این انتخاب وجود دارد:

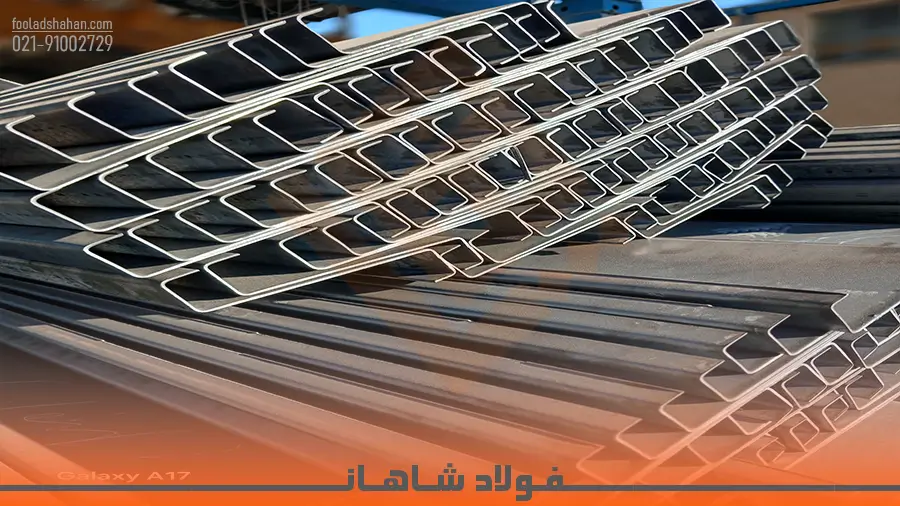

• قابلیت Overlap (هم‌پوشانی): به دلیل شکل هندسی Z، این پروفیل‌ها می‌توانند در محل تکیه‌گاه‌ها روی هم قرار گیرند (اورلپ شوند). این کار باعث ایجاد یک تیر پیوسته در سقف می‌شود که ظرفیت باربری را تا ۵۰٪ افزایش می‌دهد.
• کاهش وزن نهایی سازه: نسبت مقاومت به وزن در پروفیل‌های فرم‌داده‌شده سرد (Cold-Formed) بسیار بالاست. این یعنی با مصرف فولاد کمتر، مقاومت بیشتری به دست می‌آید که مستقیماً باعث کاهش هزینه‌های پروژه می‌شود.
• سرعت بالای اجرا: وجود سوراخ‌های پانچ‌شده در کارخانه، نیاز به جوشکاری در ارتفاع را حذف کرده و اتصالات پیچ و مهره‌ای را تسریع می‌بخشد.
• حمل و نقل آسان: به دلیل شکل مقطع، پروفیل‌های Z به راحتی درون یکدیگر قرار می‌گیرند (Nesting) و فضای کمتری در تریلی اشغال می‌کنند، که این امر هزینه حمل را کاهش می‌دهد.

مقایسه پروفیل Z و پروفیل C (محل قرارگیری اینفوگرافیک)

بسیاری از پیمانکاران در انتخاب بین پرلین Z و پرلین C دچار تردید می‌شوند. به طور خلاصه، در دهانه‌های کوتاه و دیوارهای غیرباربر، پروفیل C کاربرد دارد، اما برای دهانه‌های بلند سقف سوله‌ها که نیاز به هم‌پوشانی است، پروفیل Z انتخاب بی‌رقیبی است.

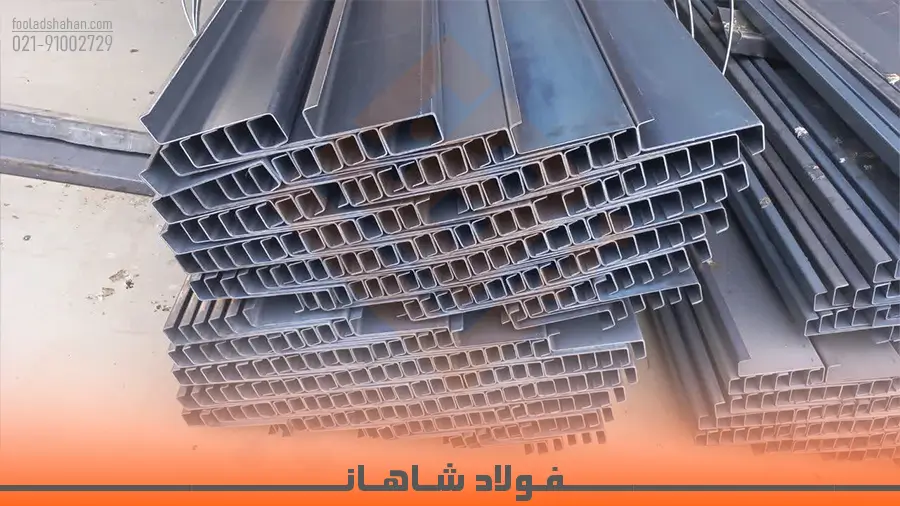

برترین تولیدکنندگان پروفیل زد کدامند؟

در بازار آهن ایران، کارخانجات معتبری اقدام به تولید پروفیل Z می‌کنند. شناخت این برندها برای خریدی مطمئن الزامی است. برخی از خوش‌نام‌ترین تولیدکنندگان پروفیل زد عبارتند از:

• پروفیل صابری: یکی از قدیمی‌ترین و باکیفیت‌ترین تولیدکنندگان انواع پروفیل و قوطی. قیمت پروفیل صابری معمولاً مرجعی برای بازار محسوب می‌شود.
• نیکان پروفیل: شناخته شده برای تلرانس ابعادی دقیق و کیفیت بالای ورق‌های مصرفی.
• پروفیل تهران شرق: تولیدکننده مقاطع فولادی سنگین و سبک با استانداردهای ملی و بین‌المللی.
• پروفیل کچو: نامی آشنا در صنعت لوله و پروفیل ایران با سبد محصولی کامل.

شرکت فولاد شاهان با افتخار، تامین‌کننده مستقیم محصولات تمامی این کارخانجات برتر است و بار شما را مستقیماً از درب کارخانه به محل پروژه ارسال می‌کند.

عوامل موثر بر قیمت پروفیل Z در بازار آهن

برای مهندسین متره و برآورد و مدیران خرید، پیش‌بینی بودجه بسیار مهم است. اما قیمت پروفیل به صورت روزانه نوسان دارد. چه عواملی بر این قیمت‌گذاری تاثیر می‌گذارند؟

1. قیمت جهانی فولاد و ارز: نوسانات قیمت سنگ آهن و نرخ دلار مستقیماً بر قیمت ورق سیاه و در نتیجه پروفیل تاثیر می‌گذارد.
2. ضخامت و وزن: پروفیل‌ها بر اساس کیلوگرم فروخته می‌شوند. طبیعی است که پروفیل Z با ضخامت ۳ میل گران‌تر از ۲.۵ میل است.
3. نوع ورق مصرفی: استفاده از ورق فولاد مبارکه، اکسین یا گیلان، قیمت نهایی محصول را تغییر می‌دهد. همچنین ورق گالوانیزه به مراتب گران‌تر از ورق سیاه است.
4. هزینه‌های تولید و پانچ: میزان پانچ‌کاری درخواستی مشتری (فاصله و تعداد سوراخ‌ها) می‌تواند هزینه خدمات یا اجرت را کمی تغییر دهد.

راهنمای خرید پروفیل Z از شرکت فولاد شاهان

ما در فولاد شاهان به خوبی می‌دانیم که تاخیر در تامین مصالح، چه ضربه سنگینی به زمان‌بندی پروژه‌های ساختمانی وارد می‌کند. به همین دلیل، سیستم فروش خود را بر پایه شفافیت، سرعت و تضمین کیفیت بنا کرده‌ایم.

مراحل خرید از فولاد شاهان:

1. تماس و مشاوره رایگان: با کارشناسان فروش ما تماس بگیرید. ما با توجه به نقشه‌های سازه شما، بهترین سایز و برند را پیشنهاد می‌دهیم.
2. صدور پیش‌فاکتور: در سریع‌ترین زمان ممکن، پیش‌فاکتور رسمی شامل قیمت روز، وزن دقیق و هزینه‌های جانبی برای شما صادر می‌گردد.
3. تایید و ارسال: پس از تایید مالی، بار شما مستقیماً از کارخانه یا انبارهای اختصاصی فولاد شاهان بارگیری شده و همراه با سرتیفیکیت کیفی (برگه آنالیز) به محل پروژه در سراسر ایران ارسال می‌شود.

برای استعلام لحظه‌ای قیمت پروفیل Z و ثبت سفارش، همین حالا با تیم فروش فولاد شاهان تماس بگیرید.
