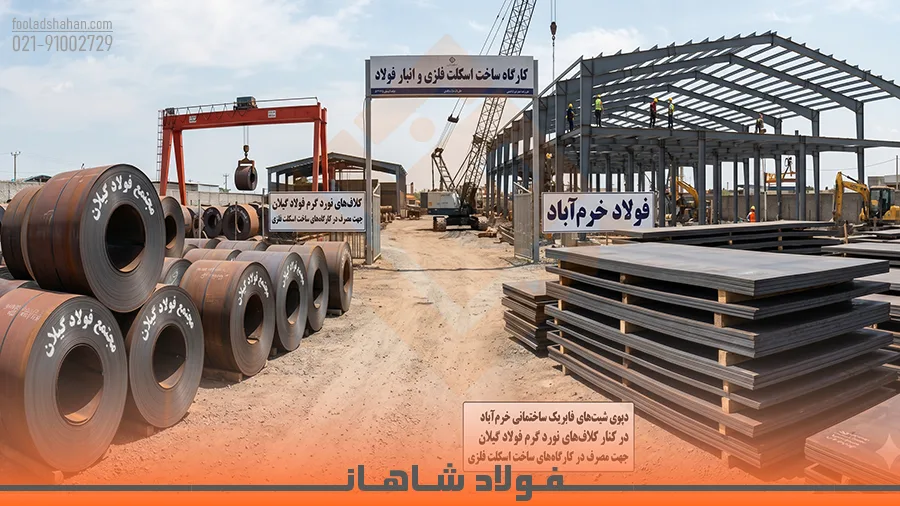

بررسی مشخصات فنی و کاربردهای ورق سیاه گیلان و فولاد خرمآباد در صنعت ساختوساز
در گستره محاسبات مهندسی و اجرای پروژههای ساختمانی، همواره تأمین مصالح باکیفیت و منطبق بر استانداردهای ایمنی ملی و بینالمللی، بزرگترین چالش پیش روی پیمانکاران و مهندسان ناظر است. ورق نورد گرم یا همان ورق سیاه به عنوان اساسیترین مقطع ساختاری در صنایع فلزی شناخته میشود. اگرچه در ساختوسازهای کلان و استراتژیک از ورقهای فوقسنگین برندهای گرانقیمت استفاده میشود، اما در بخش عمدهای از سازههای تجاری، مسکونی و صنعتی کشور، محصولات کارخانجات توانمند بخش خصوصی و نیمهصنعتی به دلیل تعادل عالی بین کیفیت متالورژیکی و بهای تمامشده، سهم بسیار بزرگی از بازار را به خود اختصاص دادهاند.
دو برند مطرح و بسیار استراتژیک در این زمینه، مجتمع فولاد گیلان و شرکت صنایع نورد لوله و ورق خرمآباد هستند. ورقهای سیاه تولیدی این دو کارخانه به دلیل تفاوت در تکنولوژی خط نورد و دامنه ابعادی تولید، رفتارهای متفاوتی در برابر تنشهای مکانیکی، فرآیندهای ماشینکاری، برشکاری و جوشکاری از خود نشان میدهند. عدم درک عمیق این متغیرهای فنی میتواند منجر به گسیختگیهای ناگهانی در اتصالات سازهای یا اتلاف شدید بودجه مالی کارگاه شود.
ما پیش از این در واحد فنی هلدینگ فولاد شاهان، پورتفولیوی جامعی از برترین مراجع نورد گرم کشور را در مقاله تخصصی بهترین کارخانههای تولیدکننده ورق سیاه در ایران بررسی کردهایم. همچنین در مطلب دیگری، مرزهای ظریف متالورژیکی دو قطب صنعتی بزرگ کشور را در مقاله ورق سیاه مبارکه یا اکسین اهواز به چالش کشیدهایم. در این مقاله جدید، با رویکردی مهندسی و متمرکز بر ساختوساز، مشخصات مکانیکی، آلیاژی و استانداردهای کاربردی ورق سیاه گیلان و خرمآباد را تحلیل و مقایسه میکنیم.
۱. بررسی متالورژیکی و مشخصات فنی ورق سیاه مجتمع فولاد گیلان
مجتمع فولاد گیلان به عنوان بزرگترین کارخانه نورد گرم بخش خصوصی در شمال کشور، با بهرهگیری از خط نورد گرم پیوسته (Continuous Strip Mill) کلافهای فولادی با کیفیت ابعادی مطلوبی را روانه بازار میکند. از منظر ساختار متالورژیکی، شمشهای فولادی (اسلب) در کورههای پیشگرم این کارخانه تا دمای حدود ۱۲۰۰ درجه سانتیگراد حرارت میبینند و پس از عبور از غلتکهای خشنساز و نهایی، به صورت کلاف (کویل) درمیآیند.
گریدهای آلیاژی و خواص مکانیکی ورق گیلان
عمده تولیدات ورق سیاه فولاد گیلان در رنج ضخامتی ۲ الی ۱۵ میلیمتر و عرضهای ۱۰۰۰ و ۱۲۵۰ میلیمتر است. این کارخانه تسلط بالایی بر تولید گریدهای ساختمانی معمولی و کمکربن بر اساس استانداردهای بینالمللی دارد:
- گرید St37-2 (استاندارد DIN 17100): با میزان کربن کمتر از ۰.۲ درصد، دارای چقرمگی ضربهای عالی و انعطافپذیری ایده آل برای شکلدهی و خمکاری در کارگاههای ساختمانی است. درصد طویلشدگی (Elongation) این ورق بر اساس آزمون کشش استاندارد، بالای ۲۲ درصد ثبت میشود که تضمینکننده رفتار نرم ساختار در برابر بارهای دینامیکی زلزله است.
- گرید S235JR (استاندارد EN 10025-2): این گرید معادل اروپایی St37 بوده و برای اعضایی که نیاز به جوشپذیری بسیار بالا دارند، به کار میرود. مقدار کم کربن معادل (CEV) در تولیدات گیلان، احتمال بروز ترکهای سرد در ناحیه تحت تأثیر حرارت جوش (HAZ) را به حداقل میرساند.
۲. بررسی ساختاری و ابعادی ورق سیاه صنایع نورد خرمآباد
صنایع نورد لوله و ورق خرمآباد در غرب کشور، از سیستم نورد لوحهای رفت و برگشتی (Reversing Plate Mill) استفاده میکند. در این متدولوژی تولید، اسلبهای فولادی به صورت مستقیم به شیتهای فابریک کاملاً تخت (بدون قرارگیری در فرآیند پیچش کلاف) تبدیل میشوند. این شیوه تولید منجر به حذف پدیده تنشهای پسماند ناشی از باز کردن کویل میگردد.
مزایای ابعادی و صلبیت ساختاری ورق خرمآباد
تولیدات کارخانه خرمآباد متمرکز بر ضخامتهای متوسط و سنگین (عمدتاً از ۸ تا ۴۰ میلیمتر) در عرضهای ۱۲۵۰ و ۱۵۰۰ میلیمتر به صورت شیت فابریک ۶ متری است. تمرکز فنی بر روی گریدهای ساختاری سنگین منجر به کاربرد گسترده محصولات این برند در ستونها و گسترههای باربر شده است:
- گرید St52-3 (فولاد پرمقاومت ساختمانی): حضور عناصر آلیاژی منگنز (تا ۱.۶ درصد) و سیلیسیم در ساختار متالورژیکی ورق سیاه خرمآباد گرید St52، استحکام تسلیم اسمی آن را تا حد زیادی ارتقا میدهد. این موضوع باعث مقاومت خمشی فوقالعاده ورق در اعضای تحت فشار ساختمانی میشود.
- یکنواختی ضخامت در جهت عرضی: به علت کالیبراسیون غلتکهای نورد سنگین خرمآباد، تلرانس ضخامت در لبهها و مرکز ورق کاملاً یکنواخت است که از بروز پدیده لایهلایهشدگی (Lamination) در اتصالات جوشی سنگین جلوگیری میکند.
۳. محاسبات مهندسی استحکام تسلیم و تنش ایمن خمشی در سازه
در طراحی مقاطع خمشی و ستونهای ساختهشده از ورق (Built-up Members)، مهندسان محاسب باید حداکثر تنش خمشی وارده بر الیاف خارجی ورق را تحت بارهای ثقلی و جانبی کنترل کنند. بر اساس آییننامههای طراحی سازههای فولادی (نظیر مبحث دهم مقررات ملی ساختمان)، تنش خمشی مجاز بر اساس رابطه زیر محاسبه میشود که در آن از مقادیر استحکام تسلیم فولاد به عنوان پارامتر مرجع استفاده میگردد:
در صورتی که تنش خمشی نهایی (σ) از تنش تسلیم مجاز فولاد الاستیک فراتر رود، سازه دچار کمانش موضعی یا تسلیم پلاستیک خواهد شد. برای گرید St37 (مانند ورقهای گیلان) مقدار تنش تسلیم ایمن برابر با ۲۳۵ مگاپاسکال فرض میشود، در حالی که برای گرید St52 خرمآباد این مقدار تا ۳۵۵ مگاپاسکال افزایش مییابد. رابطه ضریب اطمینان ساختاری به شکل زیر تعریف میشود:
تفسیر مهندسی پایداری: بر اساس این رابطه، با جایگزینی ورق ضخیم St52 خرمآباد به جای ورق St37 گیلان در گسترههایی با ابعاد هندسی یکسان، بدون افزایش وزن مرده سازه، ضریب ایمنی اعضا در برابر کمانش خمشی تا بیش از ۵۰ درصد ارتقا خواهد یافت.
۴. جدول مقایسه فنی و ساختاری ورق سیاه گیلان و صنایع نورد خرمآباد
برای ایجاد یک دید کلی و سریع جهت انتخاب متریال در پروژههای عمرانی، جدول فنی مقایسهای زیر توسط مهندسین متالورژی فولاد شاهان تدوین شده است:
| پارامتر فنی و تجاری | مجتمع فولاد گیلان | صنایع نورد لوله و ورق خرمآباد |
|---|---|---|
| نوع فرآیند نورد گرم | نورد مداوم کلاف (Continuous Strip Mill) | نورد لوحهای رفت و برگشتی (Plate Mill) |
| حالت عرضه به بازار | کلاف (رول) یا شیتهای برشخورده عمومی | شیتهای فابریک کاملاً تخت (تک برگ) |
| بازه ضخامتهای تولیدی | 2 تا 15 میلیمتر | 8 تا 40 میلیمتر |
| عرضهای استاندارد (میلیمتر) | 1000 / 1250 | 1250 / 1500 |
| تنش پسماند (Residual Stress) | متوسط (به دلیل انحنای رول شدن) | بسیار ناچیز و یکنواخت در تمام جهات |
| انعطاف و قابلیت شکلپذیری | بسیار بالا (عالی برای رول فرمینگ و خمکاری) | متوسط رو به بالا (صلبیت فیزیکی بالا) |
| انطباق با هوابرش و CNC | احتمال تاببرداشتگی در ضخامتهای بالای ۸ میلیمتر | بدون دگرگونی ابعادی (عالی برای لچکی و بیسپلیت) |
| مزیت قیمت تمامشده | بسیار مقرونبهصرفه با ظرفیت تأمین پیوسته | رقابتی و اقتصادی در رده ورقهای سنگین فابریک |
۵. کاربردهای تخصصی ورق گیلان و خرمآباد در صنعت عمران و سولهسازی
تفاوت ابعادی و مکانیکی محصولات این دو کارخانه باعث شده است که هرکدام در بخشهای کاملاً متمایزی از ساختار اسکلتهای فلزی به کار گرفته شوند:
کاربردهای ورق سیاه گیلان در ساختوساز
- تولید لوله و پروفیلهای ساختمانی سبک: ورقهای ضخامت ۲ الی ۶ میلیمتر گیلان به دلیل قابلیت رول فرمینگ سرد فوقالعاده، ماده اولیه بسیار مناسبی برای تولید لولههای داربستی، قوطیهای ساختمانی، پروفیلهای درب و پنجره و لولههای انتقال آب ساختمانی هستند.
- ساخت پرلینها و لاپهها (Z-Purlins): در سقف سولهها، از ورقهای ضخامت ۲.۵ و ۳ میلیمتر گیلان جهت خمکاری سرد و تولید مقاطع Z و C استفاده میشود که به دلیل انعطافپذیری گرید ساختمانی گیلان، پدیده برگشت فنری (Springback) در آن ناچیز است.
- ورقهای پوششی و دیوارههای کارگاهی: استفاده به عنوان سپریهای موقت، کانکسسازی و دیوارهای پیشساخته سبک کارگاهی.
کاربردهای ورق سیاه خرمآباد در ساختوساز
- صفحه ستون (Base Plate): صفحه ستونها وظیفه انتقال نیروهای سنگین فشاری و لنگرهای خمشی پای ستون به فونداسیون بتنی را دارند. ورقهای فابریک ضخیم خرمآباد (به ویژه در ضخامتهای ۲۰ تا ۴۰ میلیمتر) به دلیل تخت بودن کامل و مقاومت تسلیم بالا، بهترین گزینه برای این کاربری هستند.
- تیرورقهای عمیق (Plate Girders) و شاهتیرها: در سازههای با دهانه بلند، تیرآهنهای نورد شده بازار جوابگوی لنگرهای خمشی نیستند. در این شرایط، جان (Web) و بال (Flange) تیرورقها را با جوش نفوذی ورقهای سنگین فابریک خرمآباد تولید میکنند.
- ورقهای تقویتکننده و لچکی (Gusset Plates & Stiffeners): ورقهای لچکی که در محل اتصال تیر به ستون جهت جلوگیری از کمانش چشمه اتصال جوش داده میشوند، نیاز به پایداری ابعادی در حین برشکاری با گاز دارند که صلبیت شیتهای فابریک خرمآباد پایداری این گرههای سازهای را تضمین میکند.
۶. چکلیست بازرسی و خرید ایمن ورق سیاه ساختمانی از هلدینگ فولاد شاهان

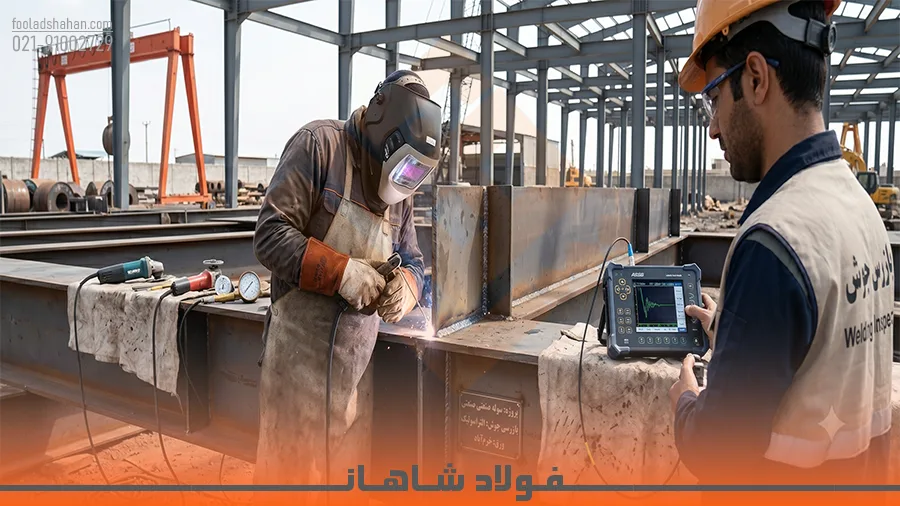

از آنجایی که ورقهای سیاه مصرفی در اسکلتهای فلزی مستقیماً با جان و مال ساکنین در ارتباط هستند، مهندسان مقیم و خریداران آهنآلات باید در هنگام تخلیه محموله در کارگاه، الزامات کیفی و چکلیست بازرسی زیر را کنترل کنند:
- کنترل لایهلایهشدگی و عیب تورق (Lamination): لبههای ورقهای فابریک خرمآباد را از نظر وجود گسستگیهای افقی بررسی کنید. لایهلایهشدگی لبهها مانع از انتقال صحیح تنشهای برشی جوش میشود و پایداری لچکیها را با خطر سقوط مواجه میسازد.
- بررسی میزان انحنای طولی (Camber): ورقهای برشخورده کلاف گیلان نباید دارای انحنای شمشیری (کمبر) بیش از حد استاندارد باشند؛ زیرا در هنگام قرارگیری روی دستگاههای فرمینگ و اتوماتیک ساخت تیرورق، خط تولید را دچار انسداد میکنند.
- تطبیق ضخامت اسمی با کولیس دیجیتال: برخی ورقهای متفرقه بازار دارای پدیده کاهش ضخامت (تلرانس منفی غیرمجاز) هستند. در سازههای فلزی، همواره ضخامتها را با رواداریهای مجاز استاندارد ASTM A6 تطبیق دهید.
هشدار مهم درباره زنگزدگی شدید (Heavy Rusting): وجود لایه نازکی از زنگ نارنجی سطحی بر روی ورقهای سیاه به دلیل شرایط جوی مرطوب گیلان طبیعی است و پس از سندبلاست برطرف میشود. اما در صورت مشاهده پوستهپوسته شدن عمیق سیاه یا قهوهای تیره بر روی سطح ورق، از پذیرش بار خودداری کنید؛ زیرا این موضوع نشاندهنده خوردگی متالورژیکی تهاجمی و کاهش ممان اینرسی مقطع فولادی است.
نتیجهگیری؛ همافزایی کیفیت و پایداری با فولاد شاهان
انتخاب بین ورق سیاه گیلان و فولاد خرمآباد، انتخابی بین دو فلسفه تولیدی نورد کلاف منعطف و نورد پلیت صلب است. مجتمع فولاد گیلان با تولید ورقهای کمکربن تا ضخامتهای متوسط، به خوبی نیازهای کارخانجات لولهسازی، ساخت پروفیل و سیستمهای پرلین شیبدار سولهها را برطرف میکند. در مقابل، صنایع نورد خرمآباد با تمرکز بر شیتهای فابریک با تنش پسماند ناچیز و ضخامتهای بالا، بازوی پرقدرتی برای ساخت بیسپلیتها، تیرورقهای اسکلت فلزی سنگین و استیفرهای اتصالات صلب ساختمانی است.
ما در هلدینگ بازرگانی فولاد شاهان، با برقراری زنجیره ارتباطی بدون واسطه با هر دو کارگاه نورد گرم کشور، این امکان را فراهم آوردهایم تا خریداران گرامی متناسب با نیاز محاسباتی پروژههای خود، بارهای با اصالت و شناسنامهدار را به همراه سرتیفیکیت کارخانه تحویل بگیرند. جهت دریافت مشاورههای متالورژیکی رایگان و استعلام نرخ روزانه، با کارشناسان فروش ما تماس حاصل فرمایید.
- DIN EN 10025-2: Hot rolled products of structural steels – Technical delivery conditions for non-alloy structural steels. [مشاهده استاندارد EN]
- مبحث دهم مقررات ملی ساختمان ایران: طرح و اجرای سازههای فولادی – دفتر تدوین مقررات ملی ساختمان.
- ASTM A6 / A6M: Standard Specification for General Requirements for Rolled Structural Steel Bars, Plates, Shapes, and Sheet Piling.
