ورق سیاه مبارکه یا اکسین اهواز؟ راهنمای انتخاب ورق مناسب برای صنایع سنگین
در پروژههای عمرانی کلان، صنایع استراتژیک نفت و گاز، مخزنسازی و ساخت ابنیههای مهندسی تحت بارهای دینامیکی سنگین، انتخاب میان ورقهای نورد گرم (ورق سیاه) تنها منوط به بررسی قیمت نیست. چالش مهندسی زمانی آغاز میشود که طراح پروژه بین انتخاب ورق سیاه دو قطب بزرگ صنعتی کشور، یعنی فولاد مبارکه اصفهان و فولاد اکسین خوزستان (اهواز) مردد میماند.
هرچند هر دو محصول تحت نام تجاری “ورق سیاه” در بازار شناخته میشوند، اما این دو کارخانه از تکنولوژیهای کاملاً متفاوتی در خط نورد خود استفاده میکنند. تفاوت در نوع نورد (مداوم کلاف در مقابل نورد لوحهای عریض) منجر به پیدایش خواص مکانیکی متفاوتی در محصول نهایی میشود. عدم درک علمی این تفاوتها میتواند پدیدههای مخربی چون اعوجاج در حین برشکاری یا شکست ناشی از خستگی فلز تحت تنشهای پسماند را در سازههای صنعتی به همراه داشته باشد.
در این مقاله تخصصی از واحد مهندسی متالورژی هلدینگ بازرگانی فولاد شاهان، به واکاوی دقیق و مقایسه تفاوتهای ساختاری، فیزیکی و شیمیایی تولیدات فولاد مبارکه و اکسین اهواز پرداخته و به شما کمک میکنیم تا بهترین گزینه را بر اساس الزامات فنی پروژههای صنعتی خود انتخاب کنید.
پیش از ورود به جزئیات فنی این دو غول صنعتی، چنانچه تمایل دارید با تمامی برندهای مطرح نورد گرم کشور آشنا شوید، پیشنهاد میکنیم ابتدا مقاله جامع ما در رابطه با بررسی بهترین کارخانههای تولیدکننده ورق سیاه در ایران را به عنوان پیشنیاز مطالعه فرمایید.

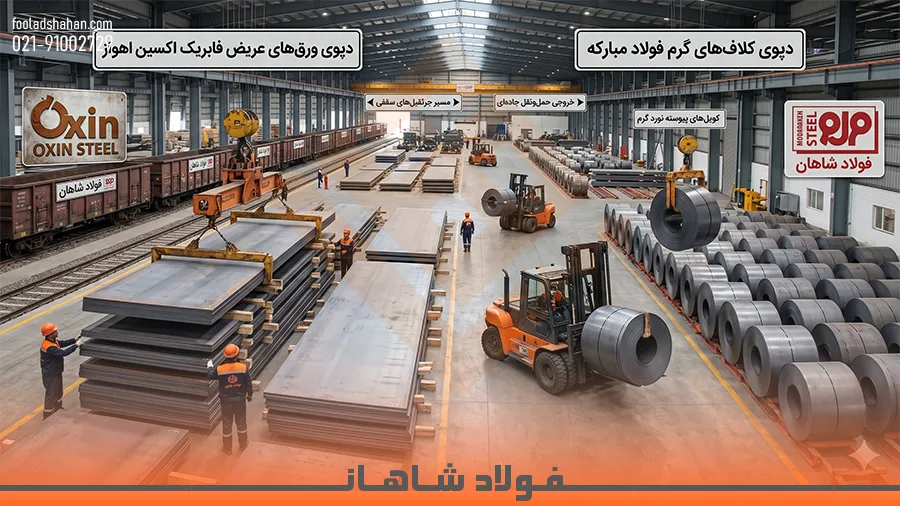

۱. مقایسه تکنولوژی تولید؛ نورد مداوم کلاف (CSM) در مقابل نورد لوحهای (Plate Mill)
بزرگترین مرز تفاوت میان ورق سیاه مبارکه و اکسین اهواز، روش نورد اسلب فولادی است. این تفاوت در فرآیند نورد، مستقیماً رفتار فیزیکی فلز را تعیین میکند:
خط نورد گرم پیوسته فولاد مبارکه اصفهان
در خط نورد مداوم کلاف (Continuous Strip Mill) مبارکه، اسلب گداخته پس از خروج از کوره پیشگرم و عبور از قفسههای خشنساز، به طور پیوسته از چندین قفسه نورد نهایی عبور میکند تا ضخامت آن به شدت کاهش یابد. فلز در پایان خط به صورت کویل (کلاف) داغ پیچیده میشود. کلاف شدن در دمای بالا، پدیدهای به نام حافظه کلاف (Coiling Memory) را در ساختار متالورژیکی ورق ایجاد میکند.
هنگامی که این رولها بعداً در کارگاهها باز و به شیت تبدیل میشوند، تنشهای پسماند فشاری و کششی ناشی از کلاف شدن در آنها باقی میماند. این پدیده باعث میشود که ورقهای برشخورده مبارکه در ضخامتهای بالا، در حین فرآیندهایی نظیر هوابرش، لیزر یا جوشکاری سنگین دچار کمی تاببرداشتگی و اعوجاج ساختاری شوند.
خط نورد سنگین فولاد اکسین خوزستان (اهواز)
در مقابل، خط نورد لوحهای یا پلیت اکسین اهواز (Heavy Plate Mill) که مجهز به تکنولوژیهای نورد عریض آلمانی است، اسلبها را به صورت تک برگ (شیت فابریک) نورد میکند. در این فرآیند، ورق هرگز کلاف یا خم نمیشود. اسلب به طور مداوم در جهت رفت و برگشتی تحت فشار غلتکهای عظیم قرار میگیرد تا به ابعاد نهایی برسد.
به دلیل عدم کلافشدگی، توزیع تنشهای پسماند در تمام جهات ورق اکسین همسانگرد (Isotropic) و بسیار ناچیز است. بنابراین ورقهای اکسین در حین برشکاری و فرآیندهای حرارتی، پایداری ابعادی فوقالعادهای از خود نشان میدهند و عاری از هرگونه اعوجاج طولی هستند.
۲. تفاوتهای ابعادی و هندسی ورقهای مبارکه و اکسین
یکی دیگر از کلیدیترین متغیرها برای مهندسین متره و طراحان سازه، محدوده ابعاد و رواداری ضخامت است که در جدول انتخاب متریال نقشی اساسی دارد:
- ضخامت ورق: تولیدات ورق سیاه فولاد مبارکه عمدتاً متمرکز بر ضخامتهای نازک و متوسط (از ۱.۲ تا ۱۶ میلیمتر) است. در مقابل، ورقهای ورق سیاه اکسین خوزستان از ضخامت پایه ۸ میلیمتر آغاز شده و تا ضخامتهای فوقسنگین ۱۵۰ میلیمتر نیز تولید میشوند.
- عرض ورق: عرضهای استاندارد کلافهای مبارکه شامل ۱۰۰۰، ۱۲۵۰ و ۱۵۰۰ میلیمتر است. اما کارخانه اکسین اهواز به عنوان تنها تولیدکننده ورقهای فوقعریض در خاورمیانه، شیتهایی با عرضهای خیرهکننده ۲۰۰۰ الی ۴۵۰۰ میلیمتر ارائه میدهد. استفاده از ورقهای فوقعریض در مخازن، خطوط جوش افقی و عمودی را به شدت کاهش داده و ایمنی سازه را دوچندان میکند.
فرمولاسیون ایمنی مخازن تحت فشار: با افزایش عرض ورق مصرفی در بدنه مخزن، تعداد خطوط جوش محیطی کاهش مییابد. طبق استاندارد ASME Section VIII، کاهش طول درز جوش مستقیماً احتمال بروز عیوب متالورژیکی در ناحیه تحت تاثیر حرارت (HAZ) را کم میکند که رابطه آن به شکل زیر تعریف میشود:
شاخص ریسک تخریب درز جوش =تعداد خطوط جوش فعال × ضریب خطای بازرسی جوش عرض مفید ورق مصرفی (W)به این ترتیب، با جایگزینی ورق عریض ۴۰۰۰ میلیمتری اکسین به جای ورق ۱۵۰۰ میلیمتری، فاکتور ریسک ایمنی جوش در پروژههای مخزنسازی تا بیش از ۶۰ درصد کاهش مییابد.
۳. جدول مقایسه فنی و متالورژیکی فولاد مبارکه و اکسین اهواز
برای درک سریع تفاوتها و انطباق محصول با نیازهای کارگاه، جدول فنی زیر به طور اختصاصی توسط تیم فنی فولاد شاهان تدوین شده است:
| شاخص فنی | شرکت فولاد مبارکه اصفهان | شرکت فولاد اکسین خوزستان (اهواز) |
|---|---|---|
| نوع نورد گرم | Continuous Strip Mill (نورد گرم مداوم کلاف) | Reversing Plate Mill (نورد تک لوحهای رفت و برگشتی) |
| بازه ضخامت تولیدی | 1.2 تا 16 میلیمتر | 8 تا 150 میلیمتر |
| بازه عرض تولیدی | 1000 تا 1500 میلیمتر | 2000 تا 4500 میلیمتر (فوق عریض) |
| فرم عرضه به بازار | کلاف (رول) یا شیتهای برشخورده عمومی | شیتهای فابریک کاملاً تخت (عرض ۲ متر به بالا) |
| تنش پسماند (Residual Stress) | متوسط رو به بالا (به دلیل انقباض کلاف پس از پیچش) | بسیار ناچیز و یکنواخت در تمام جهات ورق |
| پایداری ابعادی حین هوابرش | احتمال تاببرداشتگی در ضخامتهای بالای ۱۰ میلیمتر | بدون تغییر شکل ابعادی (عالی برای CNC و لیزر) |
| گریدهای تخصصی متالورژیکی | ساختمانی معمولی، فرمپذیری عمیق، گریدهای سبک لوله | گریدهای ترش لوله نفت، مخازن سنگین، دیگ بخار، ضدسایش |
| تست غیرمخرب التراسونیک (UT) | تست حین خط محدود به موارد سفارشی | امکان تست پیوسته التراسونیک ۱۰۰٪ ورقها در بدنه خط |

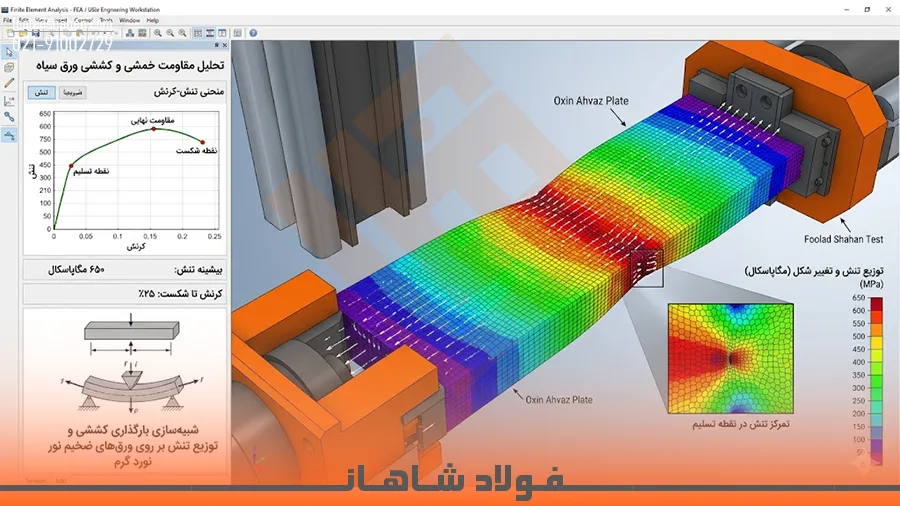

۴. محاسبات تئوریک مقاومت خمشی؛ ممان اینرسی در صنایع سنگین
در پروژههای تحت بارگذاریهای استاتیکی و دینامیکی، مقاومت خمشی ورق سیاه از اهمیت بسزایی برخوردار است. بر اساس تئوری خمشی اویلر-برنولی، تنش کششی ناشی از خمش در الیاف خارجی یک پلیت فولادی با ضخامت آن نسبت عکس مجذور دارد. به این معنی که اگر ضخامت ورق را افزایش دهیم، مقاومت به صورت توانی بهبود مییابد:
از آنجایی که صنایع سنگین نظیر پلسازیهای بزرگ یا شاسی ماشینآلات معدنی به ضخامتهای بالاتر از ۲۰ میلیمتر برای تحمل بارهای متمرکز نیاز دارند، تولیدات ورق سیاه فولاد مبارکه جوابگوی این بخش از محاسبات نخواهد بود. در اینجاست که ورقهای فابریک ضخیم اکسین خوزستان و در ردههای اقتصادیتر ورقهای سنگین قیمت ورق سیاه کاویان وارد چرخه محاسبات مهندسی پروژه میشوند.
۵. آنالیز آلیاژی؛ گریدهای مبارکه در مقابل استانداردهای استراتژیک اکسین
هرچند هر دو کارخانه گریدهای پرکاربرد St37 و St52 را تحت استاندارد DIN 17100 تولید میکنند، اما بازوی آلیاژی اکسین اهواز برای اهداف سنگینتر طراحی شده است:
تنوع آلیاژی فولاد مبارکه
مبارکه بر تولید گریدهای مناسب برای فرمدهی، لولهسازی معمولی و ساخت شاسیهای سبک مسلط است. گریدهایی همچون DD11 و DD12 (برای کششهای عمیق بدنه خودرو)، S235JR و S355JR (گریدهای عمومی ساختمانی منطبق با استاندارد اروپایی EN 10025-2) و گریدهای API 5L (تا رده X60) بخش اعظمی از سبد تولیدات مبارکه را تشکیل میدهند.
تنوع آلیاژی فولاد اکسین خوزستان
سبد محصولات اکسین خوزستان، قلب پروژههای خشن و استراتژیک کشور است. این کارخانه تخصص فوقالعادهای در ساخت ورقهای مقاوم در برابر سایش با نام تجاری هاردوکس یا گریدهای مشابه ساخت داخل و همچنین گریدهای ضدگلوله و زرهی دارد. اما گل سرسبد تولیدات این کارخانه عبارتند از:
- گریدهای ساختمانی بسیار مستحکم: تولید گریدهای بالای ساختمانی نظیر S460QL با مقادیر به شدت بالای استحکام تسلیم.
- گریدهای مخازن تحت فشار دما بالا (ASTM A515): مناسب برای ساخت دیگهای بخار و بویلرهای صنعتی بزرگ.
- گریدهای مخازن ترش تحت فشار هیدروکربنی (ASTM A516): تولید در گریدهای ۶۰، ۶۵ و ۷۰ با خواص مقاومت استثنایی در برابر پدیده ترکخوردگی ناشی از نفوذ هیدروژن مرطوب (HIC).
۶. راهنمای کاربردی انتخاب ورق؛ کدام کارخانه برای شما مناسب است؟
برای اینکه فرآیند خرید آهنآلات برای شما آسان و سودآور باشد، دپارتمان فنی هلدینگ فولاد شاهان سناریوهای زیر را پیشنهاد میدهد:
ورق سیاه مبارکه را انتخاب کنید اگر: حوزه کاری شما سرفصلهایی همچون ساخت سولههای عمومی، تولید لوله و پروفیلهای ساختمانی متوسط، شاسی سبک تریلرها، تولید لوازم خانگی و خودروسازی عمومی است. در این سناریوها، کیفیت سطحی عالی مبارکه و رواداری بسیار ناچیز ضخامت در رنج زیر ۱۵ میلیمتر، قیمت و بازدهی پروژه را بهینهسازی میکند.
ورق سیاه اکسین اهواز را انتخاب کنید اگر: به دنبال ساخت تجهیزات صنایع پتروشیمی، مبدلهای حرارتی بزرگ، دکلهای نفتی دریایی، بدنه کشتیها، پلهای غولپیکر فلزی، ماشینآلات سنگین معدنی و راهسازی، یا مخازن تحت فشار با الزامات تست غیرمخرب التراسونیک هستید. در این سطح از کاربری، پایداری ابعادی و ممان اینرسی بالای صفحات اکسین بیرقیب است.
نکته فنی بسیار مهم این است که برای ضخامتهای متوسط ساختمانی (بازه ۱۰ تا ۳۰ میلیمتر)، برای کنترل هزینهها میتوانید از ورقهای نورد سنگین دیگر کارخانجات باکیفیت و اقتصادی نیز استفاده کنید؛ به عنوان مثال بررسی ورق سیاه فولاد گیلان به عنوان بخش خصوصی یا خطوط نورد دیگر به شما گزینههای مالی منعطفتری در تناژهای بالا میدهد.
۷. چکلیست و الزامات بازرسی ورقهای سیاه عریض اکسین در زمان خرید
از آنجایی که ورقهای اکسین در پروژههای فوقالعاده حساس صنعتی به کار میروند، کارشناسان بازرگانی فولاد شاهان همواره توصیه میکنند در زمان تخلیه محموله، چکلیست کیفی و متالورژیکی زیر را کنترل کنید:
- گواهی تست غیرمخرب التراسونیک (UT Report): مطمئن شوید ورقها با استانداردهای تست التراسونیک نظیر ASTM A435 یا A578 مطابقت داشته و فاقد عیوب ذوب ناقص داخلی و حفرههای انقباضی توده فولاد هستند.
- بررسی جهت نورد (Rolling Direction): در ورقهای فابریک سنگین اکسین، خواص مکانیکی فلز در جهت موازی با نورد، کمی با جهت عمود بر آن متفاوت است. در طراحی مخازن و سازهها، همواره بارگذاریهای کششی اصلی را همراستا با جهت نورد قرار دهید.
- کنترل لایهلایه شدگی لبهها (Lamination): لبههای ورقها را با دقت نگاه کنید؛ نباید هیچگونه ترک ریز یا خطوط ناشی از گسستگیهای بینلایهای فولاد در فازهای خنکسازی سریع نورد سنگین دیده شود.
نتیجهگیری؛ همافزایی کیفیت و تخصص در فولاد شاهان
در نهایت، انتخاب بین ورق سیاه مبارکه و اکسین اهواز، موازنه دقیقی بین ابعاد سازه، میزان بارهای استاتیکی و دینامیکی، فرآیندهای کارگاهی و البته بودجه پروژه است. فولاد مبارکه اصفهان، پادشاه مطلق کلافهای نورد گرم با دقت ابعادی بالا در ضخامتهای پایین است و شرکت فولاد اکسین خوزستان مقتدرترین انتخاب برای سازههای غولپیکر عریض و صنایع مادر کشور به شمار میرود.
ما در شرکت فولاد شاهان با دههها تجربه عملی و دسترسی مستقیم به انبارها و ظرفیتهای ترخیص مستقیم این دو غول تولیدی، آماده ارائه مشاورههای علمی متالورژی به صورت کاملاً رایگان به تیمهای فنی و پیمانکاران خرید شما هستیم. جهت اطلاع از بهروزترین نرخها و انجام خریدی ایمن و شناسنامهدار، با شمارههای پشتیبانی وبسایت در تماس باشید.
- DIN EN 10025-2: Hot rolled products of structural steels – Technical delivery conditions for non-alloy structural steels. [مشاهده استاندارد در EN]
- ASME Section VIII Division 1: Rules for Construction of Pressure Vessels. [سند مرجع ساخت مخازن ASME]
- ASTM A516 / A516M: Standard Specification for Pressure Vessel Plates, Carbon Steel, for Moderate- and Lower-Temperature Service.
