مقایسه ورق A283 و A36؛ راهنمای جامع ویژگیها و کاربردها
در پروژههای عمرانی، ساخت مخازن ذخیرهسازی سیالات، مبدلهای حرارتی و به طور کلی صنایع سنگین، انتخاب میان فولادهای کربنی همواره بر اساس الزامات مکانیکی و استانداردهای طراحی نظیر استانداردهای انجمن مهندسان مکانیک آمریکا (ASME) و انجمن تست و مواد آمریکا (ASTM) صورت میگیرد. دو گرید بسیار پرکاربرد و کلیدی در بازار آهنآلات کشور، ورق ASTM A283 و ورق ASTM A36 هستند.
هرچند هر دو محصول در دسته فولادهای کربنی ساختاری (Structural Carbon Steels) با کربن پایین قرار میگیرند، اما تفاوتهای آلیاژی جزئی، تفاوت بسیار بزرگی در کارایی متالورژیکی و رفتاری آنها ایجاد میکند. به عنوان مثال، عدم درک دقیق تفاوت نرخ تنش تسلیم در طراحی مخازن کمفشار، میتواند منجر به ناپایداری مکانیکی یا بالا رفتن غیرضروری هزینههای ساختوساز شود.
در این مقاله تخصصی از دپارتمان متالورژی هلدینگ بازرگانی فولاد شاهان، به واکاوی دقیق و مقایسهای ورق A283 با A36 پرداخته و با تمرکز عمده بر ساختار، گریدها و ظرفیتهای فیزیکی ورق A283، شما را در فرآیند انتخاب بهترین متریال برای پروژههای صنعتی هدایت میکنیم.
پیش از ورود به بررسی فرمولاسیون و مشخصات آلیاژی، چنانچه تمایل دارید با سیستم عرضه و بزرگترین نوردهای گرم کشور آشنا شوید، پیشنهاد میکنیم مقاله مرجع ما را در رابطه با بهترین کارخانههای تولیدکننده ورق سیاه در ایران و همچنین تحلیل مقایسهای ورق سیاه مبارکه یا اکسین اهواز به عنوان پیشنیاز مهندسی مطالعه فرمایید.
۱. ورق A283 چیست؟ تعریف متالورژیکی و ویژگیهای ساختاری
بر اساس استاندارد رسمی مرجع ASTM A283/A283M، ورق A283 به عنوان فولاد کربنی با استحکام کششی پایین تا متوسط (Low and Intermediate Tensile Strength Carbon Steel Plates) معرفی میشود. این ورق به طور خاص برای کارهایی فرموله شده است که نیازمند جوشپذیری فوقالعاده بالا، شکلپذیری عالی (فرمینگ آسان) و چقرمگی ضربه مطلوب در دماهای اتمسفریک هستند.
اصلیترین دلیلی که این ورق در بازار با نام ورق مخزنی کمفشار شناخته میشود، تعادل بینظیر میان کربن و منگنز در ساختار آن است. به دلیل انعطافپذیری فوقالعاده فلز پایه، فرآیند خمکاری سرد و رولینگ ورق جهت ساخت پوستههای مخازن استوانهای، با کمترین پدیده برگشت فنری (Springback) و عاری از هرگونه ترکخوردگی موضعی لبهها انجام میگیرد.
گریدهای چهارگانه استاندارد ASTM A283
این آلیاژ در چهار گرید متمایز شامل A، B، C و D تولید میشود که طبقهبندی آنها مستقیماً بر اساس افزایش غلظت کربن و در نتیجه افزایش مقاومت مکانیکی طراحی شده است:
- A283 Grade A: دارای کمترین میزان کربن، شکلپذیری فوقالعاده روان، جوشپذیری خیرهکننده اما استحکام تسلیم پایین (حدود ۱۷۰ مگاپاسکال). این گرید برای المانهای فاقد باربری مکانیکی کاربرد دارد.
- A283 Grade B: تعادلی مابین شکلپذیری بالا و مقاومت فیزیکی متوسط. عمدتاً در اجزای غیربحرانی و سازههای سبک به کار میرود.
- A283 Grade C: محبوبترین، پرمصرفترین و استراتژیکترین گرید این استاندارد در بازار ایران و خاورمیانه است. این ورق استحکام تسلیم بسیار خوبی (حداقل ۲۰۵ مگاپاسکال) ارائه میدهد در حالی که انعطافپذیری خود را برای رول شدن در دیواره تانکرهای عظیم حفظ میکند.
- A283 Grade D: سختترین گرید این گروه با بالاترین حد تنش تسلیم (۲۳۰ مگاپاسکال). چقرمگی تسلیم بالاتری دارد اما به همان نسبت قابلیت جوشکاری و شکلپذیری آن کاهش یافته است.
در پروژههای ملی، متقاضیان خرید بر اساس ضخامت ورق و ابعاد سازه، متریال مصرفی خود را از کارخانجات معتبر کشور تهیه میکنند. برای پروژههای با دهانههای طولانی و ضخامت فابریک بالا، عمدتاً محصولات خطوط نورد سنگین خوزستان در اولویت هستند که جزئیات و نوسان نرخ آنها در صفحه ورق A283 اکسین اهواز درج میشود. همچنین برای ضخامتهای نازک و کلافهای استاندارد صنعتی، تولیدات اصفهان گزینه اول به شمار میآید که قیمت روز آنها در بخش ورق A283 فولاد مبارکه قابل استعلام است.
۲. تفاوتهای متالورژیکی و شیمیایی ورق A283 و A36
تفاوت اساسی میان این دو گرید در فلسفه طراحی آلیاژ و مقدار عناصر تشکیلدهنده آنها، به ویژه کربن (C) و منگنز (Mn) نهفته است. در متالورژی فولادها، کربن عنصر اصلی افزایش سختی و استحکام است؛ در حالی که منگنز به عنوان عنصر بهبوددهنده چقرمگی، شکلپذیری و اکسیژنزدایی شناخته میشود.
- کنترل غلظت کربن: در استاندارد ASTM A36، مقدار کربن در صفحات ضخیم میتواند تا ۰.۲۶ درصد و حتی بیشتر افزایش یابد که این موضوع باعث ارتقای سختی و چقرمگی مکانیکی میشود. اما در پرمصرفترین گرید ورق مخزنی یعنی A283 Gr C، غلظت کربن به طور سختگیرانهتری تا حداکثر ۰.۲۴ درصد محدود میشود تا جوشپذیری ایدهآل حفظ گردد.
- حداقل منگنز اجباری: ورق A283 Gr C دارای الزام حداقل منگنز ۰.۹۰ درصد در فرآیند ذوب است. این تمرکز بالا بر عنصر منگنز باعث ریزدانهشدن ساختار فریت-پرلیت، همگنی فازهای فولاد و افزایش چقرمگی در برابر گسیختگیهای ناگهانی تانکرهای تحت فشار اتمسفریک میشود.
فرمولاسیون معادل کربن (CEV) و قابلیت جوشپذیری: قابلیت جوشکاری فولادها رابطهای معکوس با معادل کربن دارد. هرچه عدد معادل کربن بالاتر باشد، احتمال تشکیل فازهای ترد مارتنزیتی و پدید آمدن ترکهای هیدروژنی در منطقه تحت تأثیر حرارت (HAZ) جوشکاری افزایش مییابد. فرمول استاندارد معادل کربن طبق رابطه متالورژیکی بینالمللی IIW به شکل زیر تعریف میشود:
CEV = C +Mn 6+Cr + Mo + V 5+Ni + Cu 15به طور تجربی، CEV ورق A36 حدود ۰.۲۶۶ درصد بوده، در حالی که در ورق A283 Gr C به دلیل کنترل ساختاری، ویژگیهای پیوستهتری دارد که پایداری عملیات الکترود دستی (SMAW) و زیرپودری (SAW) را در ساخت مخازن نفت به شدت بالا میبرد.
۳. جدول مقایسه جامع فنی و مکانیکی ورقهای A283 Gr C و A36
برای سهولت انتخاب متریال توسط مهندسان طراح، واحد فنی فولاد شاهان تفاوتهای فیزیکی، استانداردی و آلیاژی این دو محصول را در جدول زیر مدون کرده است:
| شاخص فنی و مکانیکی | ورق فولادی ASTM A283 Gr C (مخزنی) | ورق فولادی ASTM A36 (ساختمانی عمومی) |
|---|---|---|
| کاربرد و هدف اصلی طراحی | مخازن ذخیرهسازی تحت فشار کم، سیلوها، بویلرهای معمولی | سازههای فلزی، پلها، ستونها، فریم ماشینآلات سنگین |
| حداقل تنش تسلیم (Yield Strength) | 205 MPa (معادل 30 ksi) | 250 MPa (معادل 36 ksi) |
| بازه مقاومت کششی (Tensile Strength) | 380 تا 515 مگاپاسکال | 400 تا 550 مگاپاسکال |
| درصد طویلشدگی نسبی (Elongation) | 25 درصد (شکلپذیری و فرمدهی فوقالعاده بالا) | 23 درصد (انعطافپذیری متوسط) |
| استانداردهای بینالمللی مشابه | EN 10025-2 S235JR | DIN 17100 St37-2 | DIN 17100 St52-3 (از نظر تنش بالا) | JIS G3101 SS400 |
| رفتار در عملیات خمکاری سرد | بسیار عالی بدون ریسک پوستهشدن و ترک لبهها | خوب، اما در زاویههای تیز مستعد تنش پسماند بالا است |
| محدودیت کربن در ترکیب شیمیایی | حداکثر 0.24 درصد (جهت سهولت مطلق جوش) | تا 0.26 درصد یا بیشتر (بسته به ضخامت ورق) |
| سختی سطحی تقریبی (Brinell) | 119 تا 162 HBW (نرم و فرمپذیر) | حداکثر 200 HB (سختتر و مقاوم در برابر اصطکاک) |
۴. چرا سازندگان تانک و مخازن ورق A283 را ترجیح میدهند؟

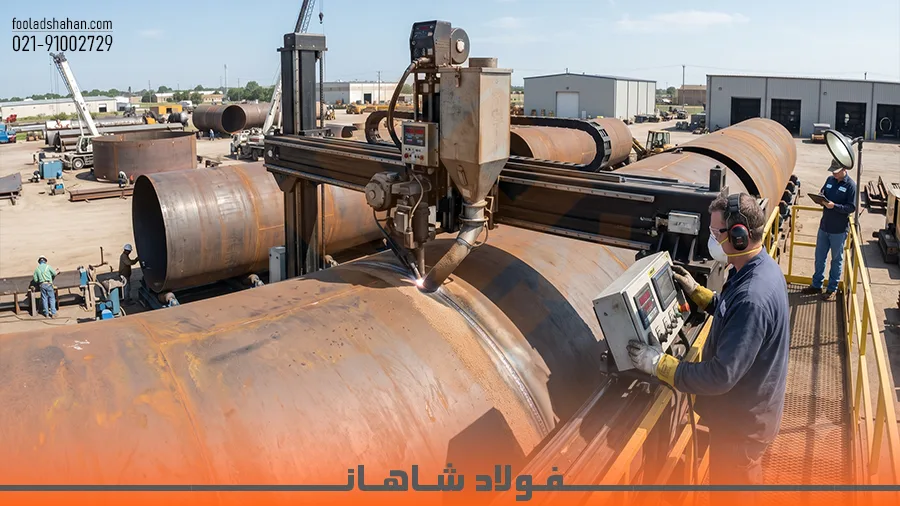

یکی از بزرگترین چالشهای کارگاهی در ساخت مخازن ذخیرهسازی بزرگ (مانند مخازن ذخیره نفت خام مطابق با استاندارد API 650)، فرآیند شکلدهی ورق به شکل منحنیهای دقیق سیلندری است. ورقهای فولاد ساختمانی عمومی مانند A36 به دلیل داشتن تنش تسلیم بالاتر (250 MPa)، مقاومت بیشتری در برابر تغییر شکل پلاستیک الاستیک از خود نشان میدهند.
این مقاومت بالا سبب میشود که غلتککاری (Rolling) ورقهای A36 نیازمند اعمال نیروهای بسیار سنگینتر بوده و پدیده برگشت فنری (Springback) بالایی ایجاد شود. در مقابل، ورق A283 Gr C به دلیل تنش تسلیم پایینتر (205 MPa)، بسیار روانتر تغییر شکل داده، به سرعت فرم استوانه را به خود گرفته و توزیع تنشهای پسماند پس از رولینگ در آن کاملاً همگن و پایدار خواهد بود. این ویژگی باعث دوام سازه مخزن در برابر بارهای هیدروستاتیکی سیالات در طولانیمدت میشود.
یادداشت مهندسی متالورژی: هرچند از نظر تئوریک میتوان ورق A36 را با محاسبات مهندسی پیچیده و مجوز ناظر پروژه به جای A283 استفاده کرد، اما عکس این قضیه صادق نیست! استفاده از ورق A283 به جای A36 در سازههای مرتفع و پلها که تحت بارهای خمشی و کششی سنگین هستند، به علت تنش تسلیم کمتر، به هیچ وجه مجاز نبوده و ریسک کمانش موضعی ستونها را به شدت افزایش میدهد.
۵. تستهای الزامی و استانداردهای بازرسی ورقهای مخزنی A283
از آنجایی که ورقهای مخزنی ارتباط مستقیمی با نگهداری سیالات و بارهای هیدروستاتیکی دارند، در زمان تخلیه بار و خرید آهنآلات، بازرسیهای فنی زیر بر اساس استانداردهای بینالمللی توصیه میشود:

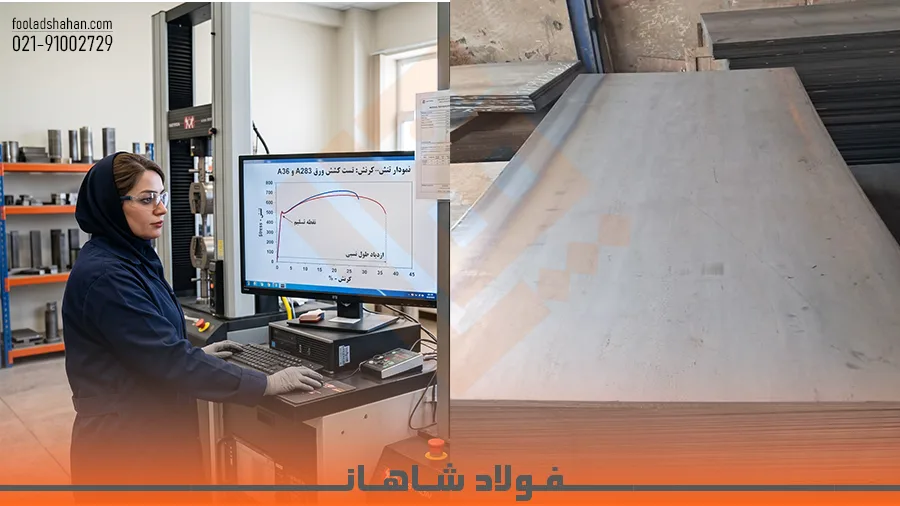

- تست کشش متالورژیکی (Tensile Testing): آزمایش مکانیکی مطابق با استاندارد ASTM A370 برای تأیید حد تسلیم (205 MPa) و حداقل طویلشدگی مجاز ۲۵ درصد.
- تست غیرمخرب التراسونیک (UT): برای مخازنی که با فشار اتمسفریک یا کم کار میکنند، بازرسی التراسونیک مطابق با استاندارد ASTM A435 صورت میپذیرد تا توده فولاد عاری از هرگونه حبابهای محبوس گازی یا پدیده مخرب لایهلایهشدگی (Lamination) باشد.
- تست ضربه شارپی (Charpy V-Notch Impact Test): در صورت درخواست خریدار برای کاربری در مناطقی با سرمای شدید کوهستانی، تست ضربه مطابق با استاندارد ASTM A673 برای ارتقای ضریب ایمنی بدنه تانکرها انجام میگیرد.
هشدار مهم در خصوص مخازن دما پایین و گازهای ترش: توجه داشته باشید که ورقهای A283 برای کاربرد در مخازن تحت فشار بسیار بالا و دماهای زیر صفر (مانند بویلرهای دما پایین) بهینهسازی نشدهاند. در چنین پروژههای حساسی، انتخاب اول متالورژیستها همواره ورقهای تخصصیتر آلیاژی مانند ASTM A516 Gr 70 است.
۶. سوالات متداول کاربران در خصوص تفاوت ورق A283 و A36
تفاوت اصلی و بنیادی بین ورق A283 و A36 در چیست؟
تفاوت اصلی در میزان تنش تسلیم و میزان انعطافپذیری آنها است. ورق A36 استحکام تسلیم بالاتری دارد (۲۵۰ مگاپاسکال) و برای سازههای باربر ساختمانی ایدهآل است؛ در حالی که ورق A283 Gr C تنش تسلیم کمتری داشته (۲۰۵ مگاپاسکال) اما در مقابل، ازدیاد طول نسبی (۲۵ درصد) و شکلپذیری بسیار بالاتری ارائه میدهد که رول کردن آن را برای ساخت تانکر و مخازن آسانتر میسازد.
چرا جوشکاری ورق مخزنی A283 Gr C بسیار آسانتر از سایر فولادها است?
به دلیل کنترل سختگیرانه غلظت کربن (حداکثر ۰.۲۴ درصد). کربن کم معادل کربنی (CEV) آلیاژ را پایین نگه میدارد و از پدید آمدن فازهای سخت و شکننده مارتنزیتی در منطقه تحت تاثیر حرارت (HAZ) جوشکاری ممانعت میکند. این ویژگی احتمال ترکخوردگی هیدروژنی یا سرد را در سازههای جوشی به حداقل میرساند.
آیا میتوان از ورق A283 به جای ورق A36 استفاده کرد؟
خیر. استفاده از ورق A283 به جای A36 در المانهای سازهای باربر، ستونها، و شاسیها به دلیل استحکام تسلیم پایینتر مجاز نیست؛ چرا که ریسک کمانش موضعی سازه را تحت بار بالا میبرد. هرگونه جایگزینی نیازمند تایید کتبی مهندس محاسب پروژه است.
نتیجهگیری و مشاوره تخصصی خرید در فولاد شاهان
انتخاب بین ورقهای A283 و A36 موازنهای مهندسی میان “شکلپذیری و انعطاف کارگاهی” با “استحکام تسلیم سازهای” است. اگر به دنبال ساخت تانکرهای ذخیرهسازی، لولههای کمفشار انتقال آب و سیالات، سیلوها و قطعات ماشینآلات صنعتی هستید، ورق A283 با گرید C اقتصادیترین و منعطفترین انتخاب برای شماست. اما اگر هدف پروژه، ساخت شاسی تریلر، تیرورقهای اسکلت فلزی یا پلهای عریض است، ورق مستحکم A36 کارایی بیرقیبی از خود به نمایش میگذارد.
ما در هلدینگ بازرگانی فولاد شاهان با تسلط کامل بر الزامات استانداردهای ASTM و ASME، آماده ارائه سرتیفیکیتهای معتبر متالورژی و تأمین مستقیم ورقهای آلیاژی و ساختمانی از برترین کارخانههای ایران هستیم. جهت دریافت مشاورههای متالورژی رایگان و استعلام بهروزترین قیمتها، با کارشناسان ارشد بخش فروش ما در تماس باشید.
- ASTM A283 / A283M: Standard Specification for Low and Intermediate Tensile Strength Carbon Steel Plates. [سند رسمی استاندارد در ASTM]
- ASTM A36 / A36M: Standard Specification for Carbon Structural Steel. [مشاهده استاندارد سازه در ASTM]
- ASME Boiler and Pressure Vessel Code (BPVC) Section II: Materials – Part A – Ferrous Material Specifications.
