انواع فرمینگ ورق گالوانیزه طرح‌دار؛ شادولاین، ذوزنقه یا کرکره‌ای؟

ورق‌های گالوانیزه به دلیل مقاومت فوق‌العاده در برابر شرایط جوی مرطوب، پدیده‌های اتمسفری و زنگ‌زدگی، همواره به عنوان یکی از ستون‌های اصلی توسعه پروژه‌های صنعتی، سوله‌سازی و ساخت‌وساز مدرن در سراسر کشور شناخته می‌شوند. با این حال، یک ورق گالوانیزه مسطح و بدون فرم‌دهی، از مقاومت مکانیکی کافی در برابر نیروهای خمشی، بارهای استاتیکی (مانند تجمع بار برف) و بارهای دینامیکی (مانند طوفان‌های شدید) برخوردار نیست. برای پاسخ به این نیاز اساسی علم متالورژی و عمران، فرآیندی مهندسی تحت عنوان رول فرمینگ سرد (Cold Roll Forming) توسعه یافته است.

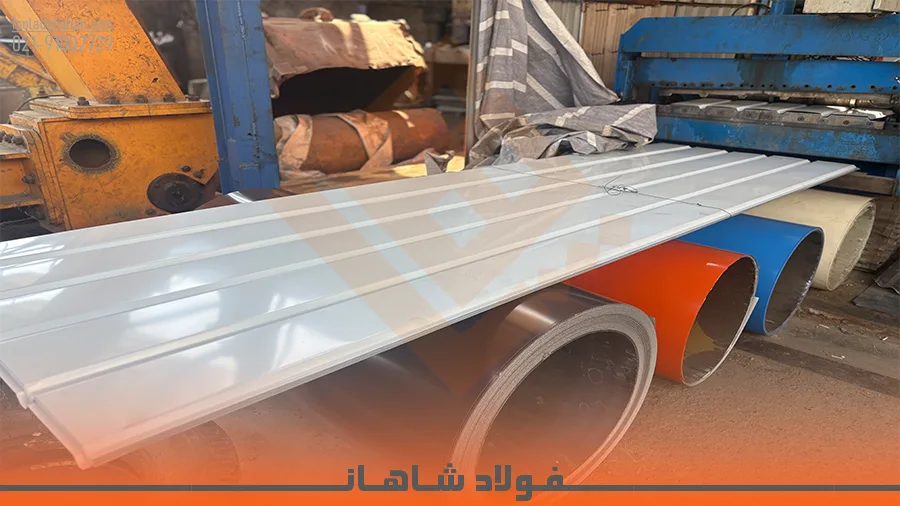

در طول عملیات رول فرمینگ، ورق گالوانیزه پایه با عبور از ایستگاه‌های متوالی و غلتک‌های فولادی سنگین، تحت تغییر شکل‌های پلاستیک بسیار دقیق قرار می‌گیرد. این فرآیند مکانیکی بدون آسیب رساندن به روکش فلز روی (Zinc Coating)، الگوهای هندسی مکرر و منظمی مانند موج‌های سینوسی، جعبه‌های ذوزنقه‌ای و پله‌های دکوراتیو را بر روی ورق ایجاد می‌کند. این هندسه جدید باعث ارتقای لحظه ممان اینرسی مقطع فولادی شده و هماهنگی کاملی میان کاربری هیدرولیک (تخلیه آب باران) و پایداری سازه‌ای به وجود می‌آورد.

در این راهنمای جامع و همیشه‌سبز مهندسی از شرکت فولاد شاهان، به واکاوی عمیق و کاربردی انواع فرمینگ‌های ورق گالوانیزه پرداخته و تفاوت‌های ساختاری، محاسبات ریاضی وزن، متدولوژی‌های نصب و تحلیل اقتصادی هرکدام را به تفصیل شرح می‌دهیم.

مبانی متالورژیکی و مکانیکی رول فرمینگ سرد

عملیات شکل‌دهی ورق‌های فولادی گالوانیزه، پدیده‌ای فراتر از خم‌کاری ساده است. هنگامی که فولاد پایه تحت نورد سرد قرار می‌گیرد، ساختار بلوری آن دچار تغییراتی موسوم به کرنش‌سختی (Work Hardening) یا کارسختی می‌شود. در طول این پدیده، چگالی نابجایی‌ها (Dislocations) در شبکه کریستالی آهن بالا رفته، استحکام تسلیم ورق افزایش می‌یابد و از انعطاف‌پذیری نسبی آن کاسته می‌شود.

بر اساس استانداردهای بین‌المللی نظیر استاندارد معتبر انجمن تست و مواد آمریکا ASTM A653، ورق‌های فولادی که برای عملیات فرم‌دهی استفاده می‌شوند باید از گریدهای ساختاری با انعطاف‌پذیری بالا (مانند گریدهای تجاری CS و گریدهای فرم‌پذیری FS نظیر فولاد نرم و فرم‌پذیر با گرید مشخصه DX51D) انتخاب شوند. در ساختار بازار ایران نیز، غول‌های تولیدی فولاد نظیر ورق‌های امیرکبیر کاشان و صنایع هفت الماس با کنترل دقیق کربن و اعمال سیستم‌های آنیل پیوسته، ورق‌هایی بسیار مناسب برای این فرآیند تولید می‌کنند.

فرمولاسیون پایداری خمشی: مقاومت خمشی یک مقطع با رابطه مستقیم ممان اینرسی (I) تعریف می‌شود. با تبدیل ورق تخت به ورق‌های دارای گام هندسی، توزیع متمرکز جرم در نواحی دور از محور خنثی (y) افزایش یافته و مقاومت ورق در برابر بارهای ثقلی بر اساس فرمول زیر افزایش می‌یابد:

I = ∫ y² dA

جایی که dA نشان‌دهنده جزئی از سطح مقطع و y فاصله آن جز از تار خنثی است.

انواع فرمینگ ورق گالوانیزه؛ طبقه‌بندی مهندسی

فرمینگ‌های رایج و استاندارد در بازار به چند دسته اصلی تقسیم‌بندی می‌شوند که هرکدام هندسه، ظرفیت باربری و ویژگی‌های هیدرولیکی متمایزی دارند. در ادامه به تشریح جامع هرکدام از این موارد می‌پردازیم.

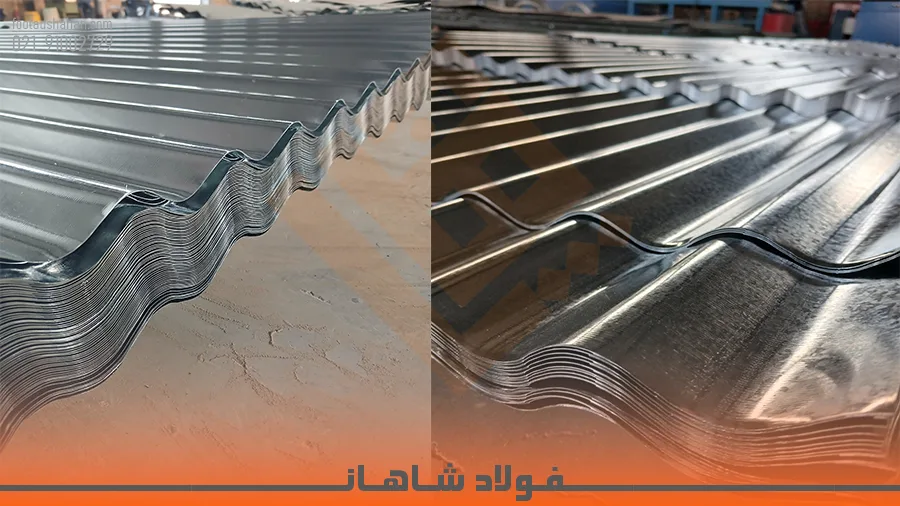

۱. ورق کرکره‌ای (سینوسی / سینوزوئیدال)

طرح کرکره‌ای یا سینوسی (Corrugated/Sinusoidal Profile) قدیمی‌ترین و مقرون‌به‌صرفه‌ترین الگو در تاریخ متالورژی است. در این فرمینگ، هندسه خم‌ها به شکل موج‌های پیوسته و گرد، فاقد هرگونه لبه تیز طراحی شده است. به علت هندسه دایره‌ای، فرآیند رول فرمینگ این محصول با سرعت بالاتری انجام گرفته و استهلاک کمتری بر روی دستگاه‌ها اعمال می‌کند.

این نوع فرم‌دهی به صورت گسترده در سقف سوله‌ها، حصارهای کارگاهی و به عنوان گزینه‌ای اقتصادی کاربرد دارد. برای استعلام به‌روزترین ارزش معاملات، می‌توانید به صفحه تخصصی قیمت ورق گالوانیزه مراجعه نمایید. برندهای معتبر بازار هرکدام خطوط رول فرمینگ کرکره مجزایی دارند؛ به عنوان نمونه می‌توان به سبد کالایی‌های ارزشمند و باکیفیت ورق کرکره کاشان اشاره کرد که به دلیل برخورداری از ضخامت‌های دقیق و تلرانس فوق‌العاده پایین، محبوبیت بسیاری میان خریداران دارد.

علاوه بر کارخانجات اصفهان و کاشان، توزیع جغرافیایی کارگاه‌های فرمینگ در کشور تنوع بالایی را برای متقاضیان ایجاد کرده است. به طور مثال، خریداران در بخش‌های مرکزی و غربی کشور معمولاً از محصولات غنی برند هفت الماس استفاده می‌کنند که جزییات فنی آن‌ها در صفحه قیمت ورق کرکره هفت الماس قابل بررسی است. همچنین در بخش‌های دیگر کشور تولیدات منطقه دشتستان و در مرکز برند پیشتاز قیمت ورق کرکره تاراز به عنوان قطب‌های اصلی سهم بازار مناسبی را به خود اختصاص داده‌اند.

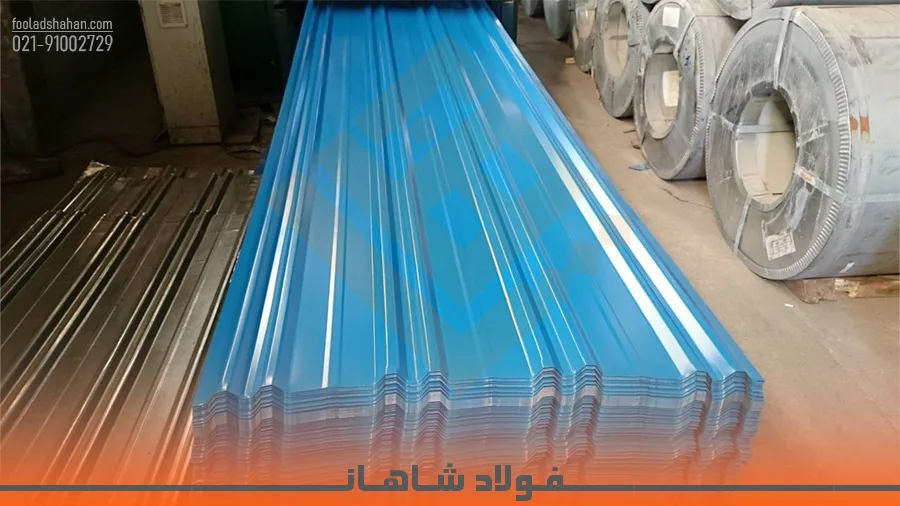

۲. ورق ذوزنقه‌ای (ذوزنقه صنعتی)

فرمینگ ذوزنقه‌ای (Trapezoidal Profile) به دلیل لبه‌های قائم و جعبه‌ای شکل، ممان اینرسی مقطع را به شدت ارتقا می‌دهد. ساختار صلب این فرمینگ، پایداری استاتیکی استثنایی را در برابر گشتاورهای خمشی به نمایش می‌گذارد؛ از همین رو، ورق ذوزنقه به عنوان انتخاب اول پروژه‌های بزرگ صنعتی و سوله‌سازی‌ها جهت پوشش سقف و دیوار شناخته می‌شود.

همچنین در گریدها و ضخامت‌های بالا (بیش از ۰.۷ میلی‌متر)، از این فرمینگ به عنوان قالب‌های ماندگار سقف‌های عرشه فولادی (Metal Deck) استفاده می‌شود. در نواحی غربی و مرکزی کشور، پروژه‌های صنعتی عظیم جهت تامین مصالح سقف‌های قوسی و صلب خود از تولیدات استراتژیک خط تولید کرکره شهرکرد استفاده می‌کنند که از لحاظ پایداری ابعادی و خلوص روکش روی، استانداردهای فنی بالایی را ارائه می‌دهد.

۳. ورق شادولاین (Shadowline)

بدون تردید، فرمینگ شادولاین مهندسی‌ترین و زیباترین طرح در میان الگوهای فرم‌دهی ورق گالوانیزه است. هندسه شادولاین شامل چندین گام ذوزنقه‌ای شکل است که در بین آن‌ها، پله‌های مینیاتوری کمکی افزوده شده است. این شیارهای کمکی علاوه بر افزایش مقاومت در برابر پدیده دفرمگی کششی، خطوط سایه بسیار زیبایی را در زیر نور خورشید پدید می‌آورند که دلیل اصلی نام‌گذاری این طرح به عنوان شادولاین (خط سایه) است.

شادولاین از نظر هیدرولیکی دارای بهترین زهکشی آب باران بوده و سیستم چفت‌وبست اورلپ آن به گونه‌ای است که امکان نفوذ آب را به حداقل ممکن می‌رساند. این فرمینگ به علت ظاهر بسیار جذاب، به انتخاب ممتاز معماران در سقف‌های ویلایی، آلاچیق‌ها و نماهای لوکس مدرن صنعتی تبدیل شده است.

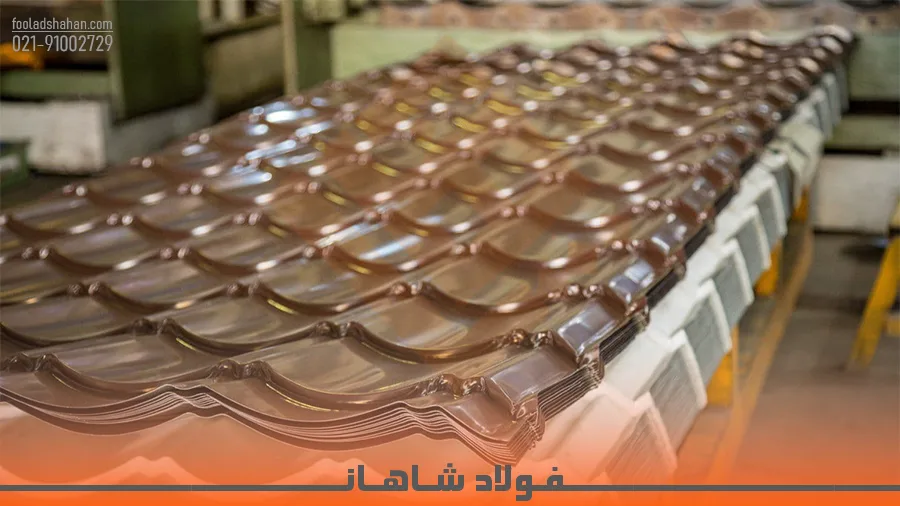

۴. ورق طرح سفال (پالرمو و ژنوا)

طرح سفال، فرمینگ مدرن و فانتزی بر روی ورق‌های گالوانیزه است که به طور عمده بر روی کویل‌های باکیفیت و استاندارد ورق رنگی کوره ای انجام می‌گیرد. این فرمینگ دارای پله‌های افقی پله‌کان مانندی در طول ورق است که ظاهر آن را کاملاً شبیه به سفال‌های گلی سنتی می‌کند. این طرح دارای دو زیرشاخه اصلی در بازار است:

• طرح پالرمو (Palermo): دارای گام‌های قوسی نرم و ملایم، شبیه به سبک سقف‌های مدیترانه‌ای.
• طرح ژنوا (Geneva): دارای پله‌های تیزتر و زاویه‌دار که به سقف عمق بصری بیشتری می‌بخشد و تخلیه آب سریعتری را در شیب‌های تند هدایت می‌کند.

وزن ناچیز این فرمینگ در مقایسه با سفال‌های رسی سنگین (حدود ۴ کیلوگرم بر متر مربع در مقابل ۴۵ کیلوگرم بر متر مربع)، بار مرده کلی سازه را به شدت کاهش می‌دهد.

۵. طرح دامپا (لمبه) و کاربرد آن در دیواره و سقف کاذب

طرح دامپا یا لمبه دارای شیارهای ظریف موازی با فواصل گام بسیار کوتاه است. کاربرد اصلی دامپا گالوانیزه در پوشاندن قسمت‌های زیرین سقف‌های شیب‌دار، دیوارهای داخلی کانکس‌ها و آشیانه‌ها و همچنین اجرای سقف کاذب فضاهای مرطوب است. این فرمینگ به دلیل ساختار مسطح‌تر با شیارهای تقویت‌کننده، از انعطاف پذیری خوبی برخوردار بوده و ظاهری آراسته و تمیز به سازه می‌بخشد.

مقایسه فنی جامع انواع فرمینگ‌های ورق گالوانیزه

برای تسهیل تصمیم‌گیری مهندسان در فاز طراحی سقف و دیوارهای سوله‌ها و آشیانه‌های صنعتی، در جدول زیر ویژگی‌های مکانیکی، ابعادی و کاربری فرمینگ‌های اصلی را مقایسه کرده‌ایم:

فرمول‌های محاسباتی وزن و ابعاد در فرآیند فرمینگ

یکی از دغدغه‌های اصلی پیمانکاران در زمان خرید، تخمین وزن دقیق بار و ابعاد مفید پوشش است. برای محاسبه وزن یک ورق فرم‌دهی شده گالوانیزه، بدون توجه به نوع فرمینگ انجام‌شده، از فرمول دقیق متالورژیکی زیر استفاده می‌شود؛ چرا که عملیات شکل‌دهی تغییری در جرم ورق ایجاد نکرده و فقط چگالی حجمی مقطع را افزایش می‌دهد:

مثال محاسباتی: وزن یک ورق شادولاین گالوانیزه به طول ۶ متر و ضخامت ۰.۵ میلی‌متر که از ورق رول خام با عرض ۱۲۵۰ میلی‌متر تولید شده است، به این صورت محاسبه می‌شود:

وزن = (0.5 × 1250 × 6 × 7.85) / 1000 = 29.43 کیلوگرم

بنابراین هر شیت از این ورق دقیقاً برابر با ۲۹.۴۳ کیلوگرم وزن خواهد داشت.

پدیده کاهش عرض (Width Shrinkage)

در حین خم‌کاری سرد، با ایجاد گام‌ها عرض ورق کاهش می‌یابد. رابطه تئوریک زیر میزان عرض نهایی فرمینگ ذوزنقه‌ای را محاسبه می‌کند:

در این رابطه، W_flat عرض رول خام، N تعداد گام‌ها، H عمق یا ارتفاع گام و θ (تتا) زاویه شیب دیواره ذوزنقه نسبت به خط افق است.

دستورالعمل مهندسی نصب و آب‌بندی سقف‌های گالوانیزه فرم‌دار

اجرای سقف‌های گالوانیزه فرم‌دار باید منطبق بر اصول استاندارد ساختمانی مانند استاندارد ملی ایران شماره INSO 7597 انجام پذیرد. خطاهای رایج در هنگام نصب می‌تواند حتی مرغوب‌ترین ورق را با چالش نفوذ آب مواجه سازد:

1. شاسی‌کشی فلزی دقیق (Purlins): فواصل پرلین‌ها باید دقیقاً متناسب با ظرفیت باربری ورق انتخابی طراحی شود (برای ذوزنقه تا ۱.۵ متر و برای طرح سفال حداکثر ۶۰ سانتی‌متر).
2. جهت همپوشانی (Overlap): ورق‌ها را همواره در جهت مخالف باد غالب منطقه بچینید تا از وزش باد به زیر درزها و کنده شدن ورق‌ها جلوگیری شود.

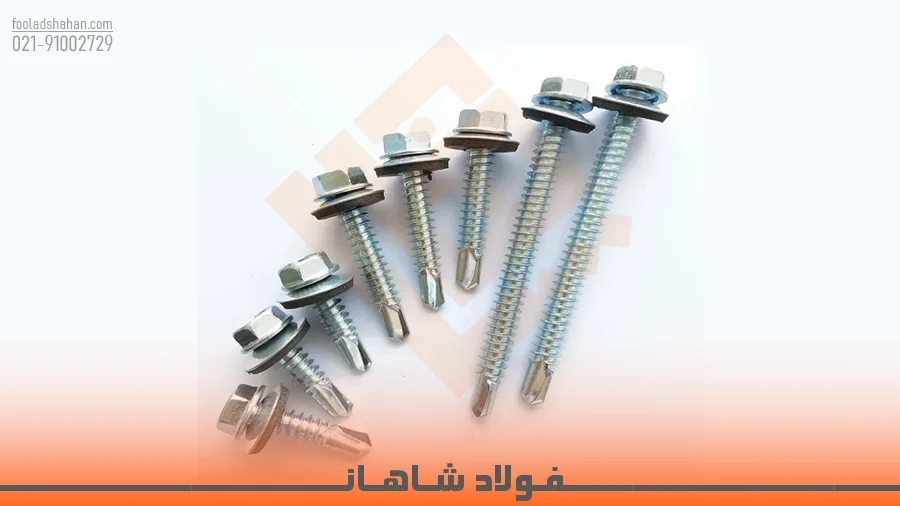

3. محل قرارگیری پیچ‌ها: پیچ‌های سرمته‌ای واشردار گالوانیزه باید همواره بر روی تاج موج (قله) بسته شوند، نه در کف موج. واشر پلاستیکی مخصوص (EPDM) باید کمی فشرده شود؛ سفت کردن بیش از حد پیچ باعث پاره شدن آن و نفوذ آب باران خواهد شد.
4. استفاده از فلاشینگ و تیزه: برای خط‌الراس سقف‌های دورو، حتماً از تیزه‌های هلالی (پالونی) استفاده کنید و نقاط تلاقی با دیوارها را با فلاشینگ‌های مخصوص گالوانیزه پوشش داده و با چسب پلی‌اورتان آب‌بندی کنید.

نتیجه‌گیری و راهنمای خرید هوشمندانه

انتخاب نوع فرمینگ ورق گالوانیزه مستقیماً به فاکتورهای فنی نظیر میزان بار باد و برف منطقه، فاصله اسکلت شاسی‌کشی سقف، دبی بارندگی، مسائل دکوراتیو و در نهایت بودجه مصوب کارفرمایان بستگی دارد. ورق کرکره‌ای گزینه‌ای کاملاً اقتصادی است؛ در حالی که فرمینگ‌های ذوزنقه‌ای و شادولاین بیشترین استحکام و پایداری سازه‌ای را در دهانه‌های بزرگ ارائه داده و ایمنی پروژه شما را تضمین می‌کنند.
