میلگرد بستر چیست و چگونه اجرا می‌شود؟ راهنمای جامع مهندسی و ضوابط آیین‌نامه‌ای

ایمنی و پایداری سازه‌ها در برابر نیروهای مخرب طبیعی، همواره یکی از دغدغه‌های اصلی مهندسان عمران و پیمانکاران بوده است. آمارها و تصاویر به جا مانده از زلزله‌های اخیر نشان می‌دهد که بیشترین آسیب، خسارت جانی و مالی در منازل مسکونی و ساختمان‌های شهری، ناشی از ریزش و آوار شدن دیوارهای غیرسازه‌ای و تیغه‌های داخلی است. در این میان، استفاده از روش‌های نوین، اقتصادی و کاملا استاندارد برای یکپارچه‌سازی دیوارها، امری حیاتی است. یکی از موثرترین و مدرن‌ترین این روش‌ها در دنیا و ایران، استفاده از میلگرد بستر (Bed Joint Reinforcement) است.

در این مقاله جامع از وب‌سایت تخصصی فولاد شاهان، قصد داریم با تکیه بر آیین‌نامه‌های ملی (نظیر مبحث هشتم مقررات ملی ساختمان و پیوست ششم استاندارد 2800) و تجربه سال‌ها تامین تخصصی آهن‌آلات پروژه‌های عظیم، به طور دقیق بررسی کنیم که میلگرد بستر چیست، از چه موادی ساخته می‌شود، تفاوت انواع آن در چیست، چگونه در کارگاه نصب می‌شود و برای استعلام قیمت میلگرد بستر باید به چه پارامترهایی دقت کرد.

میلگرد بستر چیست؟ (Bed Joint Reinforcement)

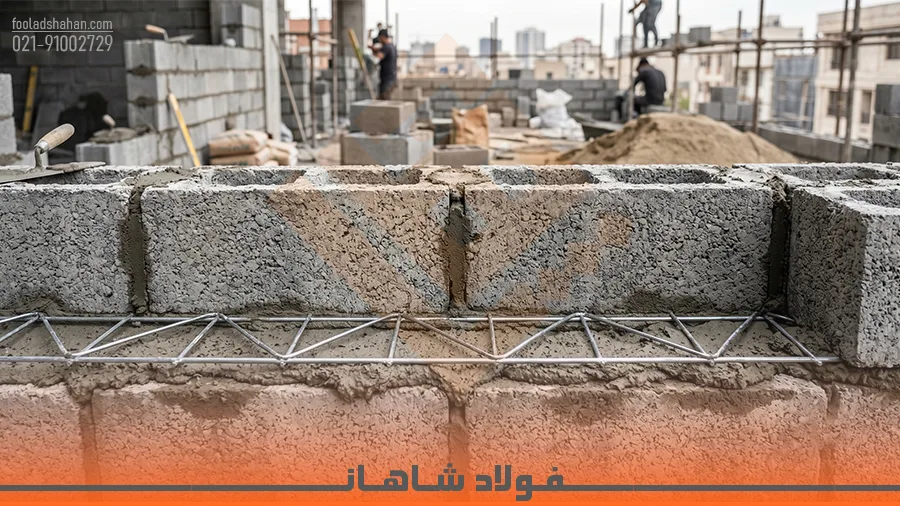

به بیان ساده، میلگرد بستر یک المان فلزی و تقویت‌کننده شبکه‌ای شکل است که از دو مفتول طولی موازی تشکیل شده است. این دو آرماتور طولی، توسط یک مفتول میانی (به شکل زیگزاگ یا عمودی) به یکدیگر جوش مقاومتی داده می‌شوند. این مقطع فولادی نازک اما بسیار مقاوم، به صورت افقی در بین رج‌های آجر، بلوک سیمانی، سفال یا هبلکس (در میان ملات یا دوغاب) قرار می‌گیرد.

وظیفه اصلی این محصول، ایجاد پیوستگی مکانیکی در دیوارهای بنایی است. مصالح بنایی ذاتا مقاومت فشاری خوبی دارند، اما در برابر نیروهای کششی و خمشی (نیروهای خارج از صفحه مانند نیروی زلزله و طوفان) بسیار ضعیف و شکننده‌اند. با قرار دادن آرماتور بستر درون ملات، مقاومت کششی فولاد به کمک مصالح بنایی آمده و دیوار رفتاری کاملاً یکپارچه، منسجم و انعطاف‌پذیر از خود نشان می‌دهد.

استفاده از مفتول‌های فولادی گالوانیزه با ضخامت ۴ میلی‌متر و نوع آجدار، متداول‌ترین روش تولید این محصول برای جلوگیری از زنگ‌زدگی در محیط قلیایی ملات است.

ضرورت و کاربرد میلگرد بستر در ساخت‌وساز مدرن

در گذشته مهندسان تصور می‌کردند تنها طراحی قوی اسکلت (بتنی یا فولادی) برای مقابله با زلزله کافی است. اما زلزله‌های مهیبی چون زلزله سرپل ذهاب ثابت کرد که حتی اگر اسکلت ساختمان کاملاً سالم بماند، فروریزش دیوارهای پیرامونی روی سر عابران یا ساکنان فاجعه‌آفرین خواهد بود. از این رو، مهار اجزای غیرسازه‌ای (دیوارها) به یک الزام قانونی تبدیل شد.

مهم‌ترین کاربردهای آرماتور بستر:

• افزایش چشمگیر پایداری و تاب‌آوری دیوارهای پیرامونی و داخلی در برابر بارهای جانبی (زلزله و باد).
• کنترل و کاهش عرض ترک‌ها: تغییرات دمایی و جمع‌شدگی (Shrinkage) ملات معمولا باعث ایجاد ترک در دیوارهای طولانی می‌شود. میلگرد بستر این ترک‌ها را محدود می‌کند.
• یکپارچه‌سازی دیوارهای متقاطع: ایجاد اتصال قوی و گیردار بین دو دیواری که در گوشه‌ها به هم می‌رسند.
• تقویت دهانه‌های بازشو: در قسمت‌های بالا و پایین پنجره‌ها و درها که تمرکز تنش بالاست، از ترک‌خوردگی جلوگیری می‌کند.
• اتصال دیوارهای دو لایه (Cavity Walls): در نماسازی و دیوارهای دوجداره عایق، دو لایه دیوار را به صورت یکپارچه به هم متصل می‌سازد.

مشخصات فنی و الزامات مهندسی (استاندارد ۲۸۰۰)

برای اینکه میلگرد بستر عملکرد صحیحی داشته باشد و مورد تایید مهندس ناظر پروژه قرار گیرد، تولید و خرید میلگرد بستر باید کاملاً منطبق بر ضوابط پیوست ششم استاندارد 2800 زلزله ایران، مبحث هشتم مقررات ملی ساختمان و استانداردهای بین‌المللی نظیر ASTM A951 آمریکا باشد.

“بر اساس پیوست ششم آیین‌نامه 2800، برای دیوارهای غیرسازه‌ای، استفاده از میلگردهای بستر در داخل ملات رج‌ها به منظور بهبود رفتار داخل صفحه و خارج از صفحه دیوار الزامی است.”

پارامترهای فنی حیاتی در تولید و خرید:

• جنس مفتول (پوشش ضد خوردگی): به دلیل وجود رطوبت در ملات سیمانی، آرماتورها به شدت مستعد زنگ‌زدگی هستند. زنگ‌زدگی باعث افزایش حجم فولاد و ترکیدن ملات می‌شود. بنابراین مفتول‌ها باید حتما گالوانیزه (روی‌اندود) باشند یا از جنس فولاد زنگ‌نزن (استنلس استیل) ساخته شوند.
• قطر مفتول طولی: طبق آیین‌نامه، حداقل قطر آرماتورهای طولی باید ۴ میلی‌متر باشد. حداکثر قطر مجاز نیز برابر با نصف ضخامت ملات بستر است (معمولا ضخامت ملات ۱۶ میلی‌متر است، پس حداکثر قطر مفتول ۸ میلی‌متر خواهد بود).
• آجدار بودن مقطع: برای درگیری (Interlock) کامل و ایجاد پیوستگی مکانیکی بین مفتول و ملات، سطح مفتول‌های طولی حتما باید آجدار باشد. مفتول‌های میانی نیازی به آج ندارند.
• ویژگی‌های مکانیکی (تنش تسلیم): مفتول‌های به کار رفته نباید خشک و ترد باشند. حداقل تنش تسلیم (Yield Strength) فولاد مصرفی باید ۴۵۰ مگاپاسکال و حداقل تنش نهایی (گسیختگی) آن ۵۵۰ مگاپاسکال باشد.

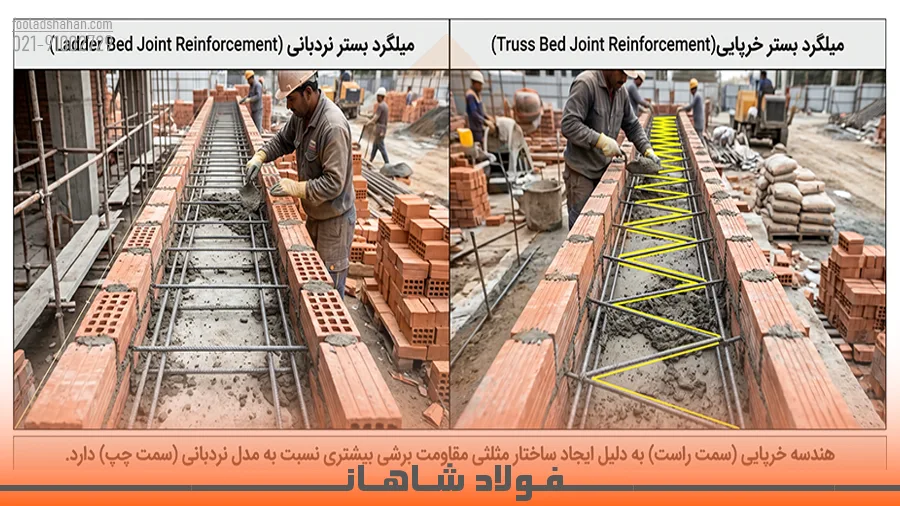

انواع میلگرد بستر: خرپایی در برابر نردبانی

در بازار آهن آلات و سایت فولاد شاهان، این محصول به لحاظ شکل ظاهری (هندسه شبکه) در دو نوع اصلی تولید و عرضه می‌شود. انتخاب هر یک بستگی به نظر طراح سازه، نوع دیوار و بودجه پروژه دارد.

۱. میلگرد بستر خرپایی (Truss Type)

در این مدل، مفتول میانی به صورت پیوسته و با الگوی هفت و هشتی (زیگزاگ) در فضای بین دو مفتول طولی حرکت کرده و از طریق جوش مقاومتی نقطه‌ای به آن‌ها متصل می‌شود. ساختار ایجاد شده دقیقاً شبیه به یک خرپای فضایی است.

• ویژگی برجسته: ایجاد شکل‌های مثلثی باعث می‌شود نیروهای وارد شده به دیوار در جهت‌های مختلف پخش و مستهلک شوند. این مدل دارای بالاترین میزان سختی و مقاومت در برابر تنش‌های کششی و برشی درون‌صفحه‌ای است.
• کاربرد اصلی: ایده آل برای دیوارهای باربر، دیوارهای پیرامونی ساختمان، دیوارهای ضخیم سفالی و مناطقی با خطر لرزه‌خیزی بالا.

۲. میلگرد بستر نردبانی (Ladder Type)

در مدل نردبانی، مفتول‌های میانی (عرضی) به صورت موازی و با فواصل معین (معمولاً هر ۴۰ سانتی‌متر)، دقیقاً عمود بر مفتول‌های طولی جوش داده می‌شوند؛ به طوری که ظاهر محصول شبیه به یک نردبان کوچک می‌شود.

• ویژگی برجسته: این مدل وزن کمتری دارد، اجرای آن درون ملات کمی راحت‌تر است و در هنگام عبور لوله‌های تاسیسات از درون دیوار مزاحمت کمتری ایجاد می‌کند. از لحاظ اقتصادی، قیمت میلگرد بستر نردبانی معمولاً ارزان‌تر از نوع خرپایی است.
• کاربرد اصلی: مناسب برای تیغه‌های داخلی ساختمان، دیوارهای غیرباربر سبک، پارتیشن‌ها و خصوصاً دیوارهایی که با بلوک‌های AAC (هبلکس) ساخته می‌شوند که بند بستر (ملات چسبی) بسیار نازکی دارند.

جدول مقایسه جامع: خرپایی یا نردبانی؟

متعلقات: گیره، قلاب و ارتباط با وال پست

برای اینکه میلگرد بستر بتواند وظیفه خود را به درستی انجام دهد، باید به صورت مفصلی به المان‌های عمودی نگهدارنده (ستون‌ها یا وادارهای میانی/وال‌پست) متصل شود. این اتصال از طریق دو قطعه اساسی انجام می‌گیرد:

1. گیره (Clip): یک قطعه فلزی U شکل و گالوانیزه است که به بدنه ستون بتنی (توسط پیچ و رول‌پلاک) یا وال پست فلزی (توسط جوشکاری یا شلیک میخ چاشنی‌دار) متصل می‌شود. گیره در فواصل ارتفاعی مشخص (معمولا هر ۴۰ تا ۵۰ سانتی‌متر) نصب می‌گردد.
2. قلاب (Hook): قطعه‌ای فلزی است که یک سمت آن درون شیار گیره قرار می‌گیرد تا امکان حرکت رفت و برگشتی (آزادی حرکت در راستای طولی دیوار) را فراهم کند و سمت دیگر آن روی میلگردهای بستر قرار گرفته و با مفتول گالوانیزه به آن‌ها بسته می‌شود و درون ملات دفن می‌گردد.

ترکیب این دو المان باعث می‌شود در هنگام وقوع زلزله، دیوار بتواند به صورت کنترل شده‌ای حرکت کند و نیروی زلزله به جای تخریب دیوار، به اسکلت اصلی منتقل شود.

راهنمای گام به گام اجرا و نصب میلگرد بستر

اجرای صحیح، از کیفیت خود متریال اهمیت بالاتری دارد. حتی اگر بهترین محصول را خریداری کنید، اجرای غیر اصولی باعث عملکرد فاجعه‌بار سازه خواهد شد. مراحل اجرایی طبق ضوابط به شرح زیر است:

مزایا و معایب استفاده از آرماتور بستر

به عنوان یک خریدار یا مهندس طراح، بررسی مزایا و محدودیت‌های هر روشی پیش از اجرا الزامی است. ما در این بخش به طور بی‌طرفانه این موارد را بررسی کرده‌ایم.

تفاوت میلگرد بستر و وال پست (Wall Post)

یکی از اشتباهات رایج در میان پیمانکاران تازه کار، یکی دانستن این دو اصطلاح یا جایگزین کردن آن‌ها با یکدیگر است. در واقع این دو مکمل هم هستند.

وال پست (وادار): المانی عمودی (غالبا از جنس ناودانی یا قوطی پروفیل) است. طبق آیین‌نامه، اگر طول یک دیوار بیش از ۴ متر باشد، باید با قرار دادن یک وال پست در وسط، دهانه دیوار را کوچک کرد. وال پست مستقیما بار جانبی دیوار را به سقف و کف منتقل می‌کند.

میلگرد بستر: المانی افقی است که درون خود بافت دیوار قرار گرفته و بلوک‌ها را به هم می‌دوزد. آرماتور بستر توسط گیره و قلاب به وال‌پست‌ها متصل می‌شود. به عبارت دیگر، میلگرد بستر باعث انسجام درونی دیوار می‌شود و وال‌پست این دیوار منسجم شده را در قاب سازه نگه می‌دارد.

محاسبه وزن و مقدار مورد نیاز پروژه

برای برآورد مالی پروژه و ثبت سفارش جهت خرید میلگرد بستر از سایت فولاد شاهان، شما نیاز به محاسبه دقیق مقادیر دارید.

این محصول به صورت شاخه‌های ۳ متری تولید و عرضه می‌شود و عرض آن بسته به ضخامت دیوار شما، معمولا در سایزهای ۵.۵، ۱۱ و ۱۵ سانتی‌متر موجود است.

روش محاسبه تعداد شاخه مورد نیاز:

فرض کنید دیواری به طول ۶ متر و ارتفاع ۳ متر دارید.

1. دیوار باید به ازای هر ۴۰ سانتی‌متر ارتفاع مسلح شود.
2. ارتفاع کل را بر فاصله تقسیم می‌کنیم: $ 3 / 0.4 = 7.5 $ (بنابراین به ۷ یا ۸ ردیف افقی نیاز داریم).
3. طول دیوار ۶ متر است. پس برای هر ردیف به ۲ شاخه ۳ متری نیاز داریم (بدون احتساب اورلپ).
4. مجموعا: ۸ ردیف ضربدر ۲ شاخه = ۱۶ شاخه ۳ متری برای این دیوار نیاز است.
5. نکته کارگاهی: همیشه حدود ۱۰ الی ۱۵ درصد به عنوان پرت (ضایعات برش) و همپوشانی (Overlap) به عدد نهایی اضافه کنید.

وزن هر شاخه چقدر است؟

وزن مستقیماً به قطر مفتول (معمولا ۴ میلی‌متر) و عرض آن بستگی دارد. به طور متوسط، وزن هر شاخه ۳ متری در عرض‌های مختلف بین ۷۰۰ گرم تا ۱.۵ کیلوگرم متغیر است. برای محاسبه دقیق، کارشناسان فروش ما می‌توانند جدول وزنی برندهای مختلف را در اختیار شما قرار دهند.

عوامل موثر بر قیمت میلگرد بستر

اگر به دنبال استعلام قیمت میلگرد بستر هستید، باید بدانید که قیمت این محصول به صورت روزانه و کیلوگرمی یا شاخه‌ای اعلام می‌شود. پارامترهای اصلی تعیین‌کننده قیمت عبارتند از:

• نوسانات بازار ارز و فولاد: قیمت پایه شمش و وایرراد (مفتول) در بورس کالا تاثیر مستقیم بر این محصول دارد.
• نوع پوشش: مفتول گالوانیزه گرم بسیار گران‌تر از مفتول سیاه یا گالوانیزه سرد است، اما کیفیت و ماندگاری آن توجیه‌پذیر است.
• هندسه ساخت: تولید نوع خرپایی (به دلیل مصرف مفتول بیشتر برای شکل زیگزاگ و فرآیند جوشکاری پیچیده‌تر) گران‌تر از نوع نردبانی تمام می‌شود.
• عرض محصول: میلگردهایی با عرض ۱۵ سانتی‌متر (مناسب برای دیوارهای ۲۰ سانتی‌متری سفالی) وزن و قیمت بالاتری نسبت به عرض‌های ۵.۵ سانتی دارند.
• کارخانه تولیدکننده: برندهای معتبر که تست‌های کشش و جوش را با موفقیت پاس کرده‌اند و دارای تاییدیه نظام مهندسی هستند، ممکن است قیمت بالاتری نسبت به کارگاه‌های متفرقه داشته باشند.

سوالات متداول درباره میلگرد بستر (FAQ)

سخن پایانی

درک عمیق از اینکه میلگرد بستر چیست و چه نقشی در حفظ جان ساکنین هنگام بروز بلایای طبیعی ایفا می‌کند، رسالت سنگین مهندسان ناظر و پیمانکاران را یادآوری می‌کند. استفاده از مصالح استاندارد، رعایت قطر ۴ میلی‌متری مفتول، روکش گالوانیزه و رعایت دقیق طول اورلپ و نصب صحیح گیره و قلاب، مرز بین یک ساختمان ایمن و یک فاجعه است.

شرکت فولاد شاهان با سال‌ها تجربه در بازار آهن، مفتخر است تا انواع مقاطع فولادی از جمله میلگرد بستر استاندارد خرپایی و نردبانی را با پایین‌ترین قیمت بازار به دست مشتریان گرامی برساند. برای ثبت سفارش، استعلام لحظه‌ای قیمت و دریافت مشاوره رایگان مهندسی، با تیم پشتیبانی ما در تماس باشید.
