گروت زیر صفحه ستون چیست؟ راهنمای تخصصی کاربرد، انواع و مراحل اجرا
فایل صوتی مقاله: (پادکست) گروت زیر صفحه ستون چیست؟
آیا ترجیح میدهید به جای مطالعه، به محتوای این مقاله گوش دهید؟ فایل صوتی کامل مقاله “گروت زیر صفحه ستون چیست؟” را در اینجا بشنوید و در هر زمان و مکانی به اطلاعات تخصصی و کاربردی در مورد این مقطع فولادی دسترسی پیدا کنید.
در دنیای مهندسی سازه، انتقال صحیح بار از ستونهای فولادی به فونداسیون بتنی، یکی از حیاتیترین مراحل اجرای ساختمان است. اگر این اتصال به درستی برقرار نشود، تمرکز تنش میتواند منجر به تخریب بتن زیرین یا ناپایداری کل سازه گردد. اینجاست که گروت زیر صفحه ستون (Column Base Plate Grout) به عنوان یک واسطه مقتدر وارد عمل میشود.
در این مقاله از مجله تخصصی فولاد شاهان، به زبانی فنی اما ساده بررسی میکنیم که گروت چیست، چرا استفاده از آن در زیر بیس پلیت اجباری است و بهترین روش برای اجرای آن کدام است.
گروت چیست و چه تفاوتی با ملات معمولی دارد؟
گروت (Grout) یک ماده ساختمانی متشکل از سیمان، ماسه، آب و افزودنیهای شیمیایی خاص است. بر خلاف ملاتهای معمولی که ممکن است در اثر خشک شدن دچار انقباض (Shrinkage) شوند، گروتهای مهندسی به گونهای طراحی شدهاند که بدون انقباض باشند.
این ویژگی باعث میشود که تمام فضای خالی بین صفحه ستون و بتن فونداسیون به طور کامل پر شود. گروتها دارای روانی بالا (Flowability) هستند تا بتوانند به راحتی در زیر صفحات فلزی بزرگ جریان یابند و پس از سخت شدن، مقاومتی بسیار بالاتر از بتن معمولی از خود نشان دهند.
قدرت باربری گروت باید همواره از مقاومت فشاری بتن فونداسیون بیشتر باشد تا از لهیدگی بتن زیر بیس پلیت جلوگیری شود.

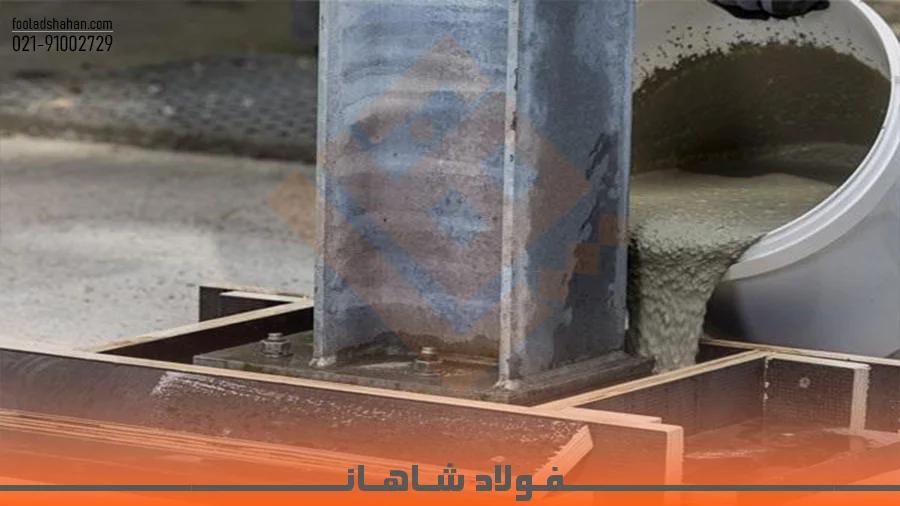

[تصویر پیشنهادی] نام فایل: grout-under-base-plate-structure.jpg متن جایگزین (Alt Text): نمای نزدیک از اجرای گروت زیر صفحه ستون فولادی بر روی فونداسیون بتنی کپشن: گروت به عنوان واسط انتقال بار بین ستون فلزی و پی بتنی عمل میکند. محل قرارگیری: بعد از پاراگراف دوم بخش “گروت چیست”
چرا استفاده از گروت زیر صفحه ستون ضروری است؟
هنگامی که یک ستون فولادی بر روی فونداسیون قرار میگیرد، به دلیل ناهمواریهای سطحی بتن و صفحه ستون، تماس کامل ۱۰۰ درصدی برقرار نمیشود. استفاده از گروت زیر صفحه ستون اهداف زیر را دنبال میکند:
- توزیع یکنواخت بار: انتقال بارهای محوری و لنگرهای ستون به پی به صورت گسترده.
- پر کردن فضاهای خالی: جلوگیری از نفوذ رطوبت و خوردگی بولتها و زیر صفحه ستون.
- تراز کردن نهایی: جبران اختلاف ارتفاعهای میلیمتری در نصب اسکلت فلزی.
- افزایش پایداری: ایجاد یک اتصال صلب و مستحکم بین بخش فولادی و بتنی سازه.
انواع گروت مورد استفاده در صنایع ساختمانی
با توجه به نیاز پروژه و میزان بار وارده، انواع مختلفی از گروت تولید میشود. در فولاد شاهان، ما همواره توصیه میکنیم بر اساس دیتای فنی پروژه نوع مناسب را انتخاب کنید:
۱. گروت سیمانی (Cementitious Grout)
رایجترین نوع گروت است که بر پایه سیمان پرتلند و مواد منبسطکننده ساخته میشود. این نوع برای اکثر پروژههای ساختمانی معمولی و نصب بیس پلیتها ایدهآل است.
۲. گروت اپوکسی (Epoxy Grout)
این گروت سه جزئی (رزین، هاردنر و پرکننده) مقاومت شیمیایی و مکانیکی فوقالعاده بالایی دارد. معمولاً در نصب ماشینآلات سنگین صنعتی که دارای لرزش هستند یا در محیطهای خورنده استفاده میشود.
۳. گروت پلیمری
ترکیبی از سیمان با رزینهای پلیمری است که چسبندگی و خاصیت کششی بهتری نسبت به گروت سیمانی ساده دارد.
جدول مقایسه انواع گروت زیر صفحه ستون
| ویژگی | گروت سیمانی | گروت اپوکسی | گروت پلیمری |
|---|---|---|---|
| مقاومت فشاری | متوسط تا بالا | بسیار بالا | بالا |
| زمان گیرش | معمولی | سریع | متوسط |
| مقاومت در برابر لرزش | کم | عالی | خوب |
| هزینه اجرا | اقتصادی | گرانقیمت | متوسط |
| ضخامت اجرا | ۲ تا ۱۰ سانتیمتر | ۱ تا ۵ سانتیمتر | ۲ تا ۸ سانتیمتر |
مراحل گامبهگام اجرای گروتریزی بیس پلیت
اجرای صحیح گروت زیر صفحه ستون نیازمند دقت مهندسی است. مراحل زیر را طبق استانداردهای اجرایی دنبال کنید:
- آمادهسازی سطح بتن: سطح بتن فونداسیون باید از هرگونه آلودگی، روغن و گرد و غبار پاک شود. برای چسبندگی بهتر، سطح بتن را کمی زبر (Scrabbling) کنید.
- مرطوبسازی: حداقل ۲۴ ساعت قبل از اجرا، سطح بتن را غرقاب کنید؛ اما دقت کنید که در لحظه ریختن گروت، آب اضافی روی سطح نباشد (حالت SSD).
- قالببندی: قالبها باید آببند باشند و حدود ۵ سانتیمتر از لبه صفحه ستون فاصله داشته باشند.
- اختلاط: پودر گروت را طبق دستورالعمل سازنده با مقدار دقیق آب مخلوط کنید. از همزن برقی دور پایین استفاده کنید تا حباب هوا وارد مخلوط نشود.
- ریختن گروت: عملیات گروتریزی باید پیوسته و از یک سمت انجام شود تا هوا از سمت دیگر خارج شود. استفاده از زنجیر یا میله برای جابجایی بهتر گروت در زیر صفحات بزرگ توصیه میشود.
- عملآوری (Curing): پس از اتمام، سطح گروت را با گونی خیس یا نایلون بپوشانید تا از ترک خوردگی ناشی از تبخیر سریع آب جلوگیری شود.

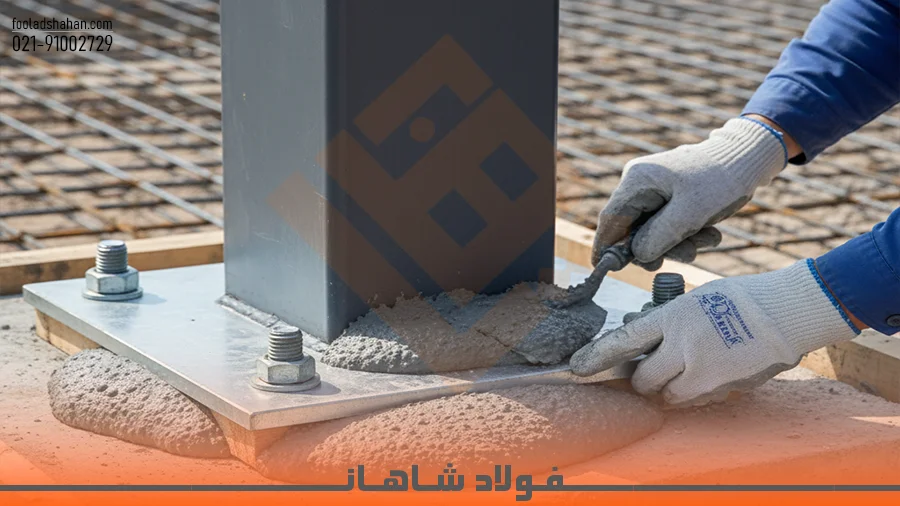

[تصویر پیشنهادی] نام فایل: column-base-plate-grouting-process.jpg متن جایگزین (Alt Text): کارگران در حال ریختن گروت سیمانی زیر بیس پلیت ستون ساختمانی کپشن: تداوم در ریختن گروت از یک سمت برای جلوگیری از ایجاد حفرههای هوا حیاتی است. محل قرارگیری: در انتهای بخش “مراحل گامبهگام”
نکات طلایی و استانداردهای فنی گروتریزی
به عنوان یک متخصص در حوزه آهنآلات و مقاطع فولادی، تاکید میکنیم که رعایت موارد زیر برای سلامت سازه شما الزامی است:
- ضخامت استاندارد: معمولاً ضخامت گروت بین ۲۵ تا ۵۰ میلیمتر در نظر گرفته میشود. ضخامتهای خیلی کم یا خیلی زیاد میتواند منجر به شکست یا ترکخوردگی شود.
- دمای محیط: بهترین دما برای گروتریزی بین ۵ تا ۳۰ درجه سانتیگراد است. در هوای بسیار گرم یا سرد باید از تمهیدات خاص استفاده کرد.
- هواگیری: ایجاد سوراخهای هوا (Air Vent) در وسط صفحات بزرگ بیس پلیت برای اطمینان از خروج کامل هوا ضروری است.
- بولتها: اطمینان حاصل کنید که رزوههای بولت قبل از گروتریزی با روغن یا پوشش مناسب محافظت شدهاند تا گروت به آنها نچسبد (اگر نیاز به رگلاژ بعدی باشد).
پیشنهاد خرید: برای تهیه صفحه ستون با ابعاد استاندارد و میلگرد جهت تقویت فونداسیون، میتوانید با کارشناسان فولاد شاهان تماس بگیرید.
شکاف کلمات کلیدی؛ آنچه باید بدانید
بسیاری از کاربران در مورد قیمت گروت زیر صفحه ستون سوال میپرسند. باید توجه داشت که قیمت تابع برند، نوع (سیمانی یا اپوکسی) و حجم بستهبندی است. با این حال، هزینه گروتریزی در مقابل هزینههای اسکلت فلزی بسیار ناچیز است، اما تاثیر آن بر پایداری سازه غیرقابل چشمپوشی است.
[اینفوگرافیک پیشنهادی] نام فایل: grout-selection-infographic.jpg متن جایگزین (Alt Text): اینفوگرافیک راهنمای انتخاب نوع گروت بر اساس نوع سازه و باربری کپشن: راهنمای سریع برای انتخاب بین گروت سیمانی و اپوکسی. محل قرارگیری: قبل از بخش سوالات متداول
پرسشهای متداول در مورد گروت زیر صفحه ستون
جمعبندی
گروت زیر صفحه ستون حلقه مفقوده استحکام در سازههای فولادی است. انتخاب نوع صحیح گروت و اجرای دقیق آن بر اساس استانداردهای مهندسی، نه تنها طول عمر سازه را افزایش میدهد، بلکه ایمنی آن را در برابر بارهای جانبی و زلزله تضمین میکند.
